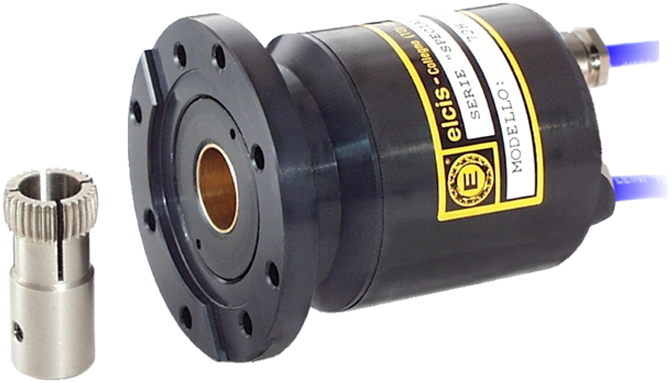

Codificador incremental de dupla resolução I/72H
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental de dupla resolução, SENSORES
El ELCIS 72H (I/72H) es un encoder incremental de doble resolución con eje hueco H7 Ø6, Ø8, Ø9,52 o Ø10 mm (otros bajo pedido) y de 1 a 1250 impulsos por vuelta. Tiene las mismas características mecánicas que el mod. 72, con brida Ø72 mm, pero con detector fotoeléctrico y amplificadores duplicados, conmutables externamente en caso de fallo, para evitar paradas de trabajo. Ofrece frecuencia máxima de 100 kHz (160 kHz opcional), electrónica NPN, PNP, push-pull, TTL 7404 y drivers 26LS31 y 88C30, y alimentación de 5–30 V según versión. Carcasa Ø59 mm, base de aluminio anodizado, tapa de VALOX 420 y eje hueco de acero inoxidable que admite 8 kg de carga radial/axial, con peso de 510 g. Trabaja de 0 a +70 °C con protección IP64 en el eje (IP66 sellado) y se conecta por cable, conector o conector en extremo de cable.
O I/72H oferece de 1 a 1250 pulsos por revolução, uma frequência máxima de 100 kHz (160 kHz opcional) e circuitos integrados NPN, PNP, push-pull, TTL 7404 e drivers 26LS31 e 88C30. A alimentação varia entre 5 e 30 V, dependendo da versão.
Brida Ø72 mm, base de aluminio anodizado, tapa de VALOX 420 y eje hueco H7 de acero inoxidable que admite 8 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP64 en el lado del eje (IP66 sellado) y se conecta por cable, conector o conector en extremo de cable.
- Comutação externa entre detectores e amplificadores em caso de falha, para evitar interrupções de trabalho.
- Resolução de 1 a 1250 pulsos por volta e frequência até 100 kHz (160 kHz opcional).
- Nutrição 5 a 30 V Dependendo da versão e da eletrônica: drivers NPN, PNP, push-pull, TTL 7404, 26LS31 e 88C30.
- Compensação máxima de acoplamento: axial ±3 mm, radial ±0,05 mm e angular ±2°.
Perguntas técnicas frequentes
Quais são os diâmetros de eixo oco suportados pelo modelo I/72H?
Diâmetros de 6, 8, 9,52 e 10 mm com tolerância H7; outros diâmetros sob consulta.
Que tipo de compensação o acoplamento permite?
No máximo, axial ±3 mm, radial ±0,05 mm e angular ±2°.
Quais opções de proteção para o eixo estão disponíveis?
IP64 na versão padrão e IP66 com rolamento selado (opção Z, 3000 rpm contínuos).

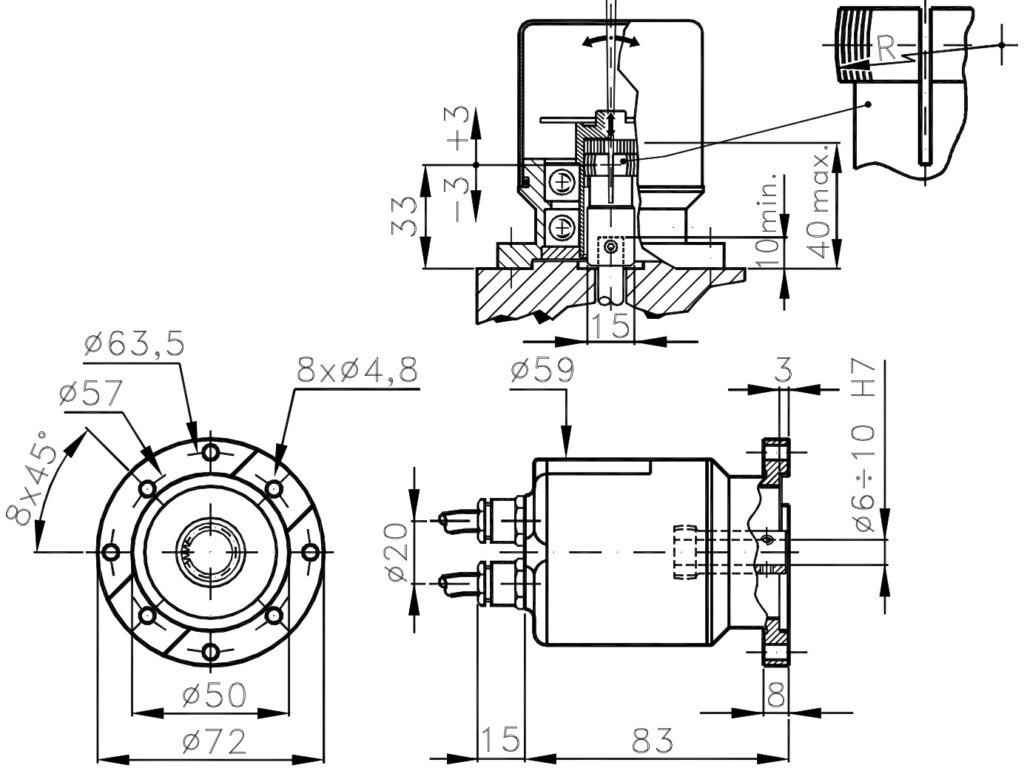

Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Flange / alojamento | Flange Ø72 mm • alojamento Ø59 mm |
| Base/tampa | Aluminio anodizado / VALOX 420 (personalizable bajo pedido) |
| Peso | 510 g |
| Eixo oco | H7: Ø6, Ø8, Ø9,52 ou Ø10 mm (otros bajo pedido) · acero inoxidable (personalizable bajo pedido) |
| carga radial/axial máxima. | 8 kg |
| Compensação máxima de acoplamento | Axial ±3 mm • radial ±0,05 mm • angular ±2° |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: IP65 (ver especificações técnicas) |
| Alimentação | 5–30 V De acordo com a versão (ver especificações técnicas) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 1250 |
| Frequência máxima. | 100 kHz (160 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP64 • Vedação IP66 (Z) |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência a impactos/vibrações | 50 G × 11 ms · 12 G (10–2000 Hz) |
| Temperatura de operação | 0 … +70 °C (Personalizável mediante solicitação) |
