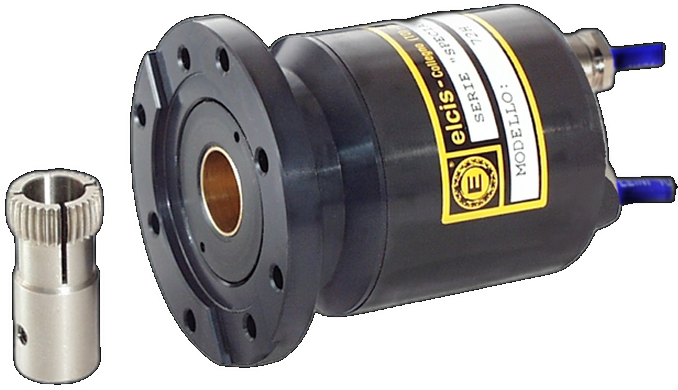

Encodeur incrémental double résolution I/72H
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental à double résolution, CAPTEURS
Dans les environnements industriels critiques, la défaillance d'un seul détecteur photoélectrique dans un codeur incrémental entraîne un arrêt de production immédiat et coûteux. Le modèle I/72H résout ce problème grâce à une architecture redondante conçue pour maintenir le fonctionnement du système en cas de défaillance électronique isolée.
La solution technique met en œuvre un détecteur photoélectrique redondant et des amplificateurs commutables de l'extérieur, permettant de modifier le signal de sortie en cas de panne sans interrompre le processus. Ceci garantit une continuité de fonctionnement optimale lors des arrêts techniques typiques des machines lourdes.
Sa construction utilise une base en aluminium anodisé et un plateau en Valox 420 pour une résistance optimale à la corrosion et à l'usure mécanique. Doté de roulements à billes longue durée, il supporte des charges radiales et axiales dans une plage de températures de fonctionnement de 0 à 70 °C. Disponible en guemisa.es.
- Détecteur photoélectrique dupliqué et amplificateurs commutables de l'extérieur.
- Base en aluminium anodisé et couvercle en Valox 420 pour une durabilité accrue.
- Durée de vie des roulements à billes : 1,5 x 10^9 tours.
- Résistance aux chocs de 50 G x 11 ms et résistance aux vibrations de 12 G.
Questions techniques fréquentes
En quoi le modèle I/72H diffère-t-il du modèle standard I/72 ?
Contrairement au modèle I/72 standard qui n'en possède qu'un seul, le I/72H intègre un détecteur photoélectrique redondant et des amplificateurs commutables de l'extérieur. Cette redondance évite toute interruption de service en cas de panne électronique, garantissant ainsi le maintien du fonctionnement du système.
Quelles précautions d'alignement sont requises pour l'arbre creux du I/72H ?

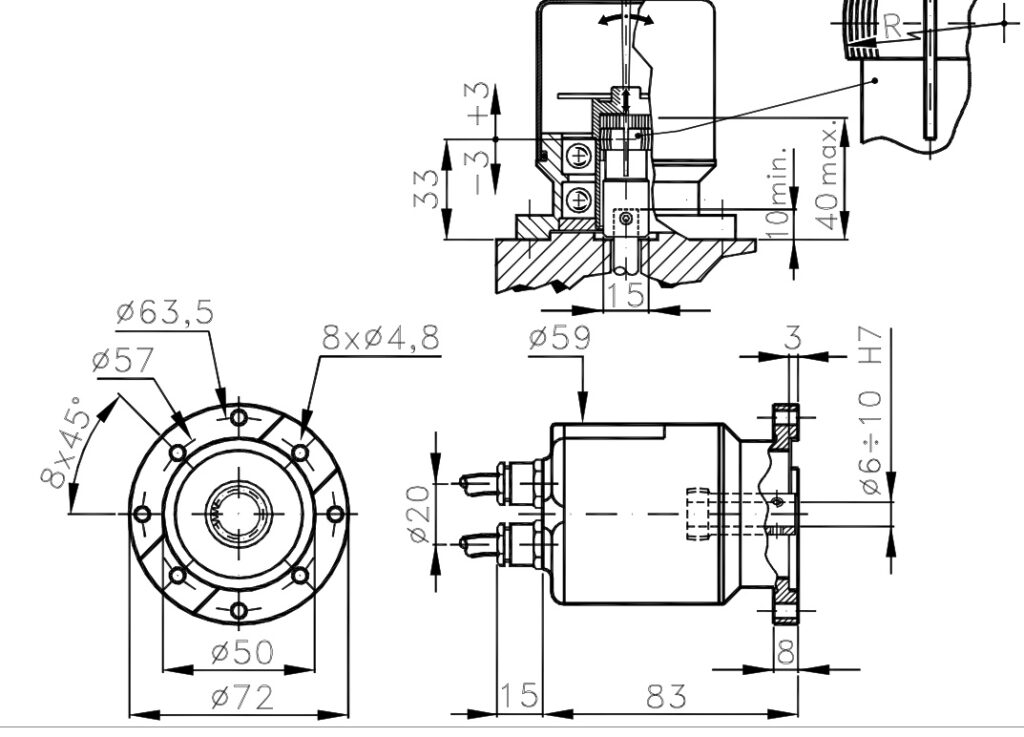

L'arbre est en acier inoxydable creux et son diamètre est compris entre Ø6 et Ø10 mm. La compensation maximale du joint autorise un jeu axial de ±3 mm, radial de ±0,05 mm et angulaire de ±2°. Le respect de ces tolérances est essentiel pour garantir un fonctionnement interne optimal et une durée de vie maximale des roulements.
Quels types de connexion et de protection IP sont disponibles pour l'I/72H ?
Ce modèle prend en charge plusieurs configurations de connexion, notamment par câble, connecteur ou boîtier de raccordement. Des versions étanches standard IP64 ou IP66 sont disponibles, ainsi que des options de sortie Push-Pull, Line Driver ou collecteur ouvert, selon l'application électronique du système.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Base | Aluminium anodisé |
| Couverture | Valox 420 |
| Poids | 510 grammes |
| Axe | Acier inoxydable creux Ø 6÷10 mm |
| Charge radiale/axiale maximale | 8 kg |
| Régime moteur continu maximal | > 6000 tr/min |
| Couple de démarrage | > 50 gcm (faible couple) |
| Durée de vie des roulements | 1,5 x 10^9 révolutions |
| Résistance aux chocs | 50 G x 11 ms |
| Résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement | 0 ÷ 70 °C |
| Nombre d'impulsions/tour. | 1 ÷ 1250 |
| Fréquence maximale | 100 kHz (Option 160) |
| Consommation maximale. | 120 mA (Standard) |
| Source lumineuse | LED d'une durée de vie ≥ 100 000 h |
