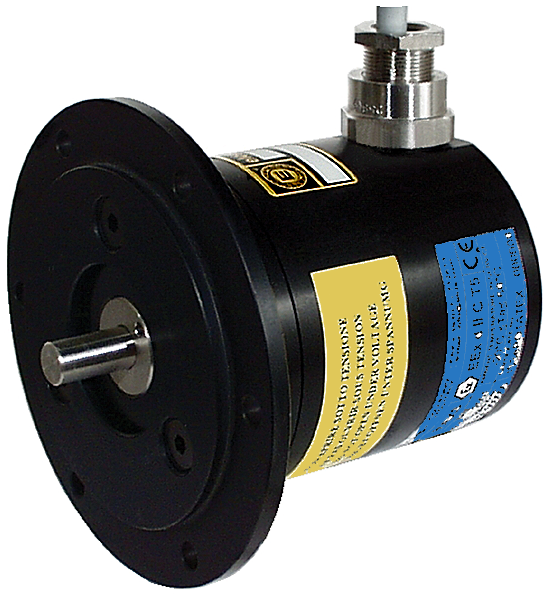

Encoder incremental à prova de explosão I/0B80EXS
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Encoder incremental à prova de explosão ATEX, SENSORES
O ELCIS 0B80EXS (I/0B80EXS) é um encoder incremental à prova de explosão com flange B10 Ø115 e eixo Ø10 h7, capaz de realizar de 1 a 10.000 pulsos por revolução. Ele foi projetado para uso em ambientes com atmosferas explosivas de gás «G» e poeira «D», exceto em minas de grisú, e possui certificação ISSeP de acordo com as normas CENELEC, com as marcações II 2 G Ex d IIC T6 Gb e D Ex tb IIIC T85°C Db IP6X (ou T5 e T100°C) de acordo com as normas EN60079-0, EN60079-1 e EN60079-31. Apresenta um invólucro à prova de explosão (d/tb) e certificação ISSeP07ATEX018X, onde o sufixo X indica condições especiais para uso seguro. Oferece 100 kHz (300 kHz opcional), 6000 rpm contínuos (3000 rpm com rolamento selado) e eletrônica NPN, PNP, push-pull, drivers 26LS31 e 88C30, TTL, discriminador e saída senoidal de 1 Vpp. A base e a tampa são feitas de alumínio anodizado e o eixo é de aço inoxidável, com capacidade de carga radial/axial de 10 kg. A temperatura ambiente varia de -20 a +40 °C em T6 e de -20 a +60 °C em T5, com proteção IP65 no lado do eixo (IP66 selado) e um cabo de saída IP66 permanentemente conectado. A emenda do cabo deve ser feita usando uma caixa de junção Ex ou fora de uma atmosfera potencialmente explosiva, e os conectores das extremidades do cabo devem ser usados somente fora de atmosferas explosivas.
Com invólucro à prova de explosão (d/tb) e certificação ISSeP07ATEX018X (o sufixo X indica condições especiais para uso seguro), o I/0B80EXS possui as marcações II 2 G Ex d IIC T6 Gb e D Ex tb IIIC T85°C Db IP6X (ou T5 e T100°C) de acordo com as normas EN60079-0/EN60079-1/EN60079-31. Oferece de 1 a 10.000 pulsos por revolução, 100 kHz (300 kHz opcional), 6.000 rpm contínuos (3.000 rpm com rolamento selado) e eletrônica de saída NPN, PNP e push-pull, drivers 26LS31 e 88C30, TTL, discriminador e saída senoidal de 1 Vpp.
Flange B10 (Ø115), base e tampa em alumínio anodizado e eixo em aço inoxidável H7 Ø10 com capacidade de carga radial/axial de 10 kg. Faixa de temperatura ambiente: -20 a +40 °C em T6 e -20 a +60 °C em T5. Proteção IP65 no lado do eixo (vedação IP66) e cabo de saída IP66 permanentemente conectado. A conexão do cabo deve ser feita com uma caixa de junção Ex ou fora de atmosferas potencialmente explosivas, e os conectores das extremidades do cabo devem ser usados somente fora de atmosferas explosivas.

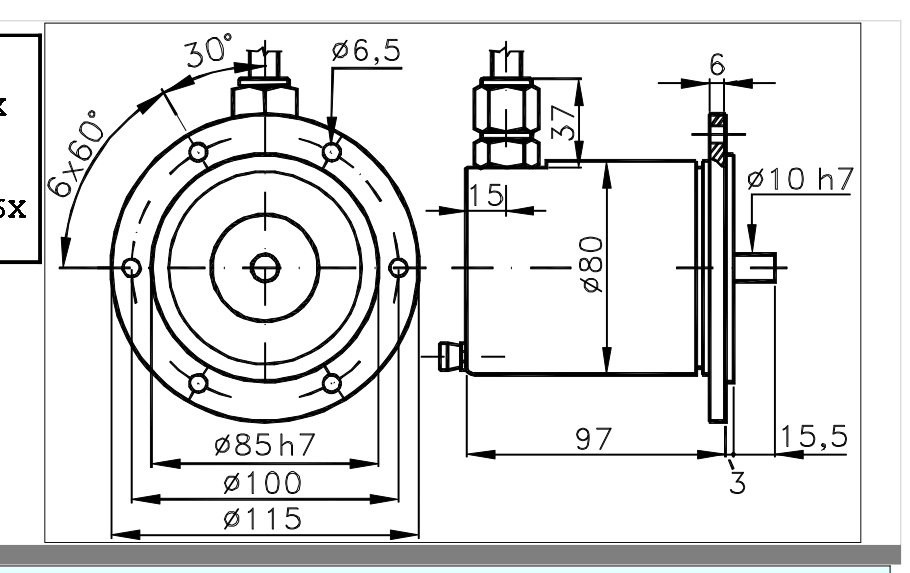

- Flange B10 (Ø115) com eixo de aço inoxidável Ø10 h7.
- Marcado II 2 G Ex d IIC T6 Gb e D Ex tb IIIC T85°C Db IP6X (T5: T100°C) para gás e poeira.
- Certificado ISSeP07ATEX018X, notificado por CESI02ATEX138Q.
- Resolução de 1 a 10000 pulsos por volta e acima 100 kHz (300 kHz opcional).
- Condições especiais para utilização segura (X): cabo adequado para 100 °C No mínimo, e parafusos de qualidade. 8.8 pelo menos.
Perguntas técnicas frequentes
Qual a diferença entre as versões T5 e T6?
Na versão T6 (padrão), a temperatura máxima da superfície da carcaça é de 85 °C e a temperatura ambiente varia de -20 °C a +40 °C; na versão T5, a temperatura máxima da superfície é de 100 °C e a temperatura ambiente varia de -20 °C a +60 °C. O disco inquebrável (opção Y) está disponível apenas na versão T6.
Pode ser usado em minas com grisú?
Não. Foi projetado para ser usado em todos os locais, exceto em minas de grisú.
Que condições especiais de utilização segura o "X" no certificado implica, e como o cabo é conectado?
O X indica condições especiais para uso seguro: o equipamento possui um cabo adequado para pelo menos 100 °C, conectado permanentemente, com uma conexão adequada na extremidade livre, e os parafusos de montagem devem ser de pelo menos grau 8.8. A conexão do cabo (CV1 ou CV6, 1 m) deve ser feita com uma caixa de junção Ex ou fora de atmosfera potencialmente explosiva, e os conectores das extremidades do cabo devem ser usados somente fora de atmosfera explosiva.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Flange | B10 (Ø115) |
| Peso | 1300 g |
| Eixo | Ø10 h7 aço inoxidável (personalizável mediante solicitação) |
| carga radial/axial máxima. | 10 kg |
| Elétrico | |
| Proteção do lado da saída | Cabo IP66 • Conector de extremidade de cabo IP65 |
| Alimentação | 5–30 V (ver tabela de alimentação) |
| Consumo máximo. | 120 mA Driver de linha padrão de 180 mA (personalizável mediante solicitação) |
| Impulsos por volta | 1 a 10000 |
| Frequência máxima. | 100 kHz (300 kHz opcional) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 • Vedação IP66 (Z) |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência ao impacto | 50 G × 11 ms |
| Resistência à vibração | 12 G (10–2000 Hz) |
| Temperatura ambiente (ATEX) | T5: -20 … +60 °C · T6: -20 … +40 °C |
| Temperatura de armazenamento. | -30 … +85 °C |
| Referência | Configuração |
|---|---|
| I/0B80EXS-1000-5-BZ-N-CV1-RI0B80EXS10005BZNCV1R | 1000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1024-5-BZ-N-CV1-RI0B80EXS10245BZNCV1R | 1024 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-500-5-BZ-N-CV1-RI0B80EXS5005BZNCV1R | 500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-100-5-BZ-N-CV1-RI0B80EXS1005BZNCV1R | 100 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2500-5-BZ-N-CV1-RI0B80EXS25005BZNCV1R | 2500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2000-5-BZ-N-CV1-RI0B80EXS20005BZNCV1R | 2000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Driver 26LS31 · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1000-824-BZ-B-CV1-RI0B80EXS1000824BZBCV1R | 1000 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1024-824-BZ-B-CV1-RI0B80EXS1024824BZBCV1R | 1024 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-500-824-BZ-B-CV1-RI0B80EXS500824BZBCV1R | 500 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-100-824-BZ-B-CV1-RI0B80EXS100824BZBCV1R | 100 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2500-824-BZ-B-CV1-RI0B80EXS2500824BZBCV1R | 2500 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2000-824-BZ-B-CV1-RI0B80EXS2000824BZBCV1R | 2000 pulsos/revolução · 8–24 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1000-1828-BZ-B-CV1-RI0B80EXS10001828BZBCV1R | 1000 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1024-1828-BZ-B-CV1-RI0B80EXS10241828BZBCV1R | 1024 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-500-1828-BZ-B-CV1-RI0B80EXS5001828BZBCV1R | 500 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-100-1828-BZ-B-CV1-RI0B80EXS1001828BZBCV1R | 100 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2500-1828-BZ-B-CV1-RI0B80EXS25001828BZBCV1R | 2500 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2000-1828-BZ-B-CV1-RI0B80EXS20001828BZBCV1R | 2000 pulsos/revolução · 18–28 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1000-1030-BZ-B-CV1-RI0B80EXS10001030BZBCV1R | 1000 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1024-1030-BZ-B-CV1-RI0B80EXS10241030BZBCV1R | 1024 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-500-1030-BZ-B-CV1-RI0B80EXS5001030BZBCV1R | 500 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-100-1030-BZ-B-CV1-RI0B80EXS1001030BZBCV1R | 100 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2500-1030-BZ-B-CV1-RI0B80EXS25001030BZBCV1R | 2500 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2000-1030-BZ-B-CV1-RI0B80EXS20001030BZBCV1R | 2000 pulsos/revolução · 10–30 V · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1000-5-BZ-B-CV1-RI0B80EXS10005BZBCV1R | 1000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-1024-5-BZ-B-CV1-RI0B80EXS10245BZBCV1R | 1024 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-500-5-BZ-B-CV1-RI0B80EXS5005BZBCV1R | 500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-100-5-BZ-B-CV1-RI0B80EXS1005BZBCV1R | 100 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2500-5-BZ-B-CV1-RI0B80EXS25005BZBCV1R | 2500 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| I/0B80EXS-2000-5-BZ-B-CV1-RI0B80EXS20005BZBCV1R | 2000 pulsos/revolução · 5 V ±5 % · bidirecional + zero · Push-pull PRO · cabo de 1 m · IP66 · saída radial |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
