Encoder Absoluto Multivuelta A/759UMA
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Absoluto, Encoder Absoluto Multivuelta, SENSORES

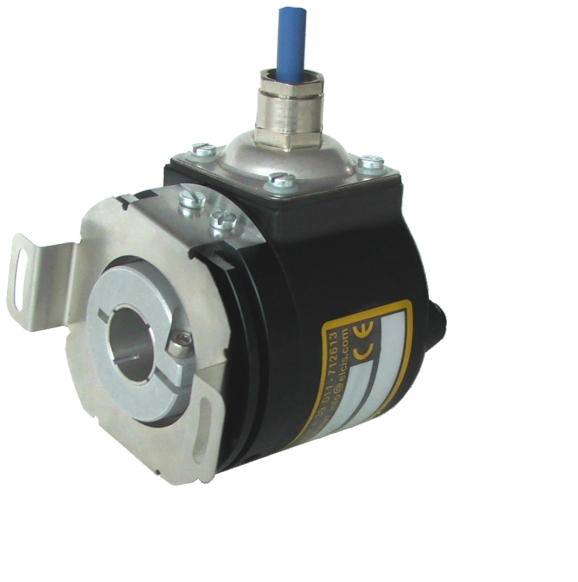

El ELCIS 759UMA (A/759UMA) es un encoder absoluto multivuelta programable de eje hueco con acoplamiento elástico, de hasta 65536 pasos (16 bit) por vuelta y 4096 vueltas (12 bit), pensado para aplicarse directamente sobre el eje de motores sin acoplamiento de eje. Base de aluminio anodizado y tapa de VALOX 420, con eje hueco H7 de acero inoxidable de Ø6, Ø8, Ø10, Ø12 o Ø15 mm y hasta 4 kg de carga radial/axial. Resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre -20 y +85 °C con IP64 en el lado del eje (IP66 en versión sellada).
Como encoder absoluto multivuelta programable, con sensor OptoAsic, el A/759UMA ofrece hasta 65536 (16 bit) de resolución por vuelta y hasta 4096 vueltas (12 bit), con salida serie SSI (interfaz S1 con preset) en código Gray o Binario. Admite además una salida adicional Sin/Cos a 1024 ppr o incremental RS422 de hasta 16384 pulsos por vuelta, y, con la opción PR (máx. 8192 div/vuelta), permite programar código, resolución, preset y dirección mediante software por USB o por la propia interfaz RS422.
Con base de aluminio anodizado y tapa VALOX 420, y eje hueco H7 de acero inoxidable de Ø6, Ø8, Ø10, Ø12 o Ø15 mm (hasta 4 kg de carga radial/axial) con acoplamiento elástico, resiste impactos de 50 G y vibraciones de 12 G, y trabaja entre -20 y +85 °C con protección IP64 en el lado del eje (IP66 en versión sellada).
- Resolución programable de hasta 65536 pasos por vuelta (16 bit) en 4096 vueltas (12 bit).
- Interfaz serie SSI con preset, en código Gray o Binario programable (opción PR) por software vía USB o por la interfaz RS422.
- Salida adicional Sin/Cos a 1024 ppr o incremental RS422 de hasta 16384 pulsos por vuelta.
- Resistencia a impactos de 50 G (11 ms) y a vibraciones de 12 G (10–2000 Hz).
Preguntas Frecuentes Técnicas
¿Qué resolución máxima ofrece el A/759UMA?
Hasta 65536 (16 bit) de resolución por vuelta en 4096 vueltas (12 bit), seleccionable entre 1024, 4096, 8192, 16384, 32768 o 65536 divisiones por vuelta.
¿Cómo se programa el encoder?
Con la opción PR (máx. 8192 div/vuelta), mediante un software para PC conectado por cable a un puerto USB que alimenta el encoder, o a través de la interfaz RS422, que permite programar e intercambiar datos en código ASCII. El software y el cable se suministran bajo pedido.
¿Cómo se fija el A/759UMA al eje del motor?
Mediante un eje hueco H7 de acero inoxidable de Ø6, Ø8, Ø10, Ø12 o Ø15 mm (otros diámetros bajo pedido) con acoplamiento elástico, que permite montarlo directamente sobre el eje del motor sin acoplamiento de eje.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 340 g |

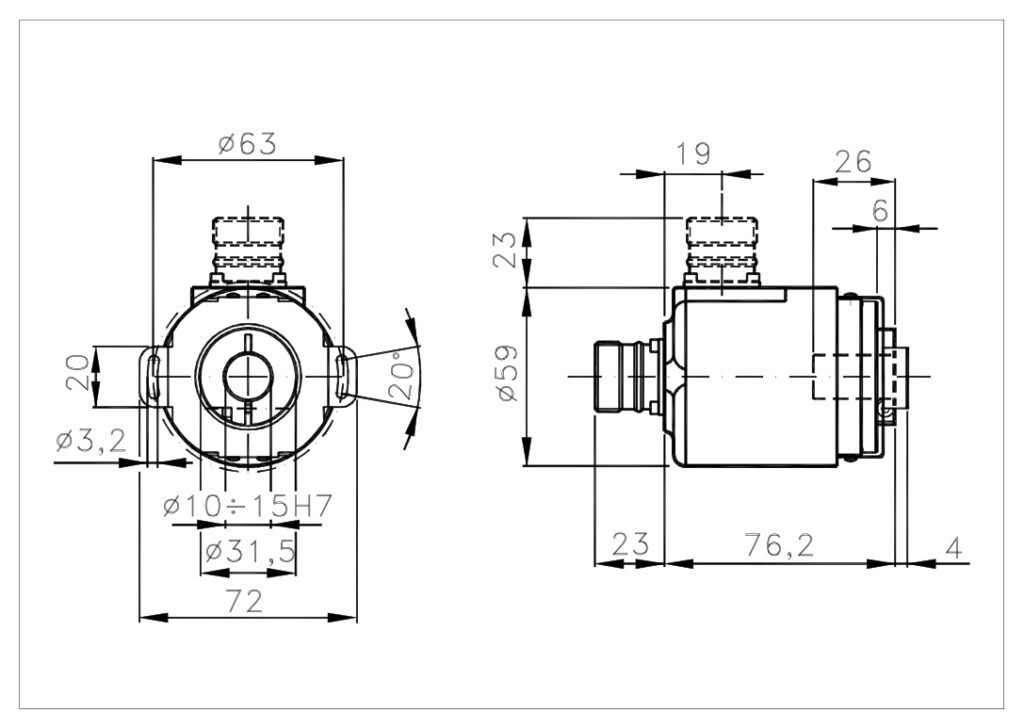

| Eje | Hueco H7: Ø6, Ø8, Ø10, Ø12 o Ø15 mm, acero inox. (otros bajo pedido) · acoplamiento elástico |
| Carga radial/axial máx. | 4 kg |
| Par de arranque | 60 gcm estándar · 90 gcm sellado |
| Eléctrica | |
| Protección lado salida | IP65 con cable CV (resto de conexiones bajo consulta) |
| Alimentación | 10–30 V |
| Consumo máx. | 200 mA |
| Frecuencia máx. (reloj) | 500 kHz |
| Interfaz | SSI con preset (S1) |
| Códigos de salida | Programable: Gray, Binario |
| Resolución máx. | 65536 (16 bit) en 4096 vueltas (12 bit) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar · IP66 sellado |
| RPM máx. continuas | 6000 estándar · 3000 sellado (intermitentes: +30 %) |
| Resistencia a impactos / vibración | 50 G (11 ms) · 12 G (10–2000 Hz) |
| Temp. operación / almacenamiento | -20 … +85 °C / -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| A/759UMA-M-15-G-4096-1030-S1-PR-CV-RA759UMAM15G40961030S1PRCVR | tipo: M · Ø15 mm · código Gray · resolución: 4096 · 10–30 V · interfaz: S1 · opción interfaz: PR · Cable long. 1 m · IP65 · salida radial |
| Otras combinaciones de resolución, alimentación, electrónica y conexión, bajo pedido: consúltenos y le confirmamos la referencia exacta. | |
