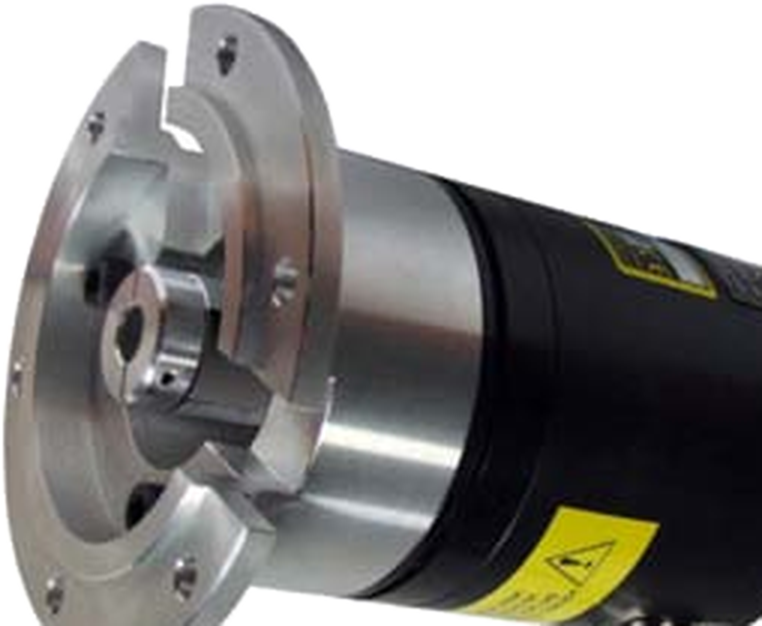

Encoder absoluto multivoltas à prova de explosão A/0L80EXS
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador Absoluto, Encoder absoluto ATEX, SENSORES
Encoder absoluto multi-voltas à prova de explosão de 24 ou 25 bits Ex d II C T6, aprovado pelo ISSeP de acordo com as normas CENELEC, com acoplamento interno. Adequado para uso em atmosferas potencialmente explosivas (exceto grisú), com marcações II 2 G Ex d IIC T6 e D Ex tD A21 IP6X T85°C.
Resolução de 4096 passos por revolução (12 bits) em 4096 revoluções (12 bits) ou 8192 revoluções (13 bits), em código Gray, com sensores magnéticos. Interface serial SSI com transmissão RS422 e frequência de clock de 100 kHz a 2 MHz. Resolução para encomenda: 12 (Gray 4096 × 4096) ou 13 (Gray 4096 × 8192).

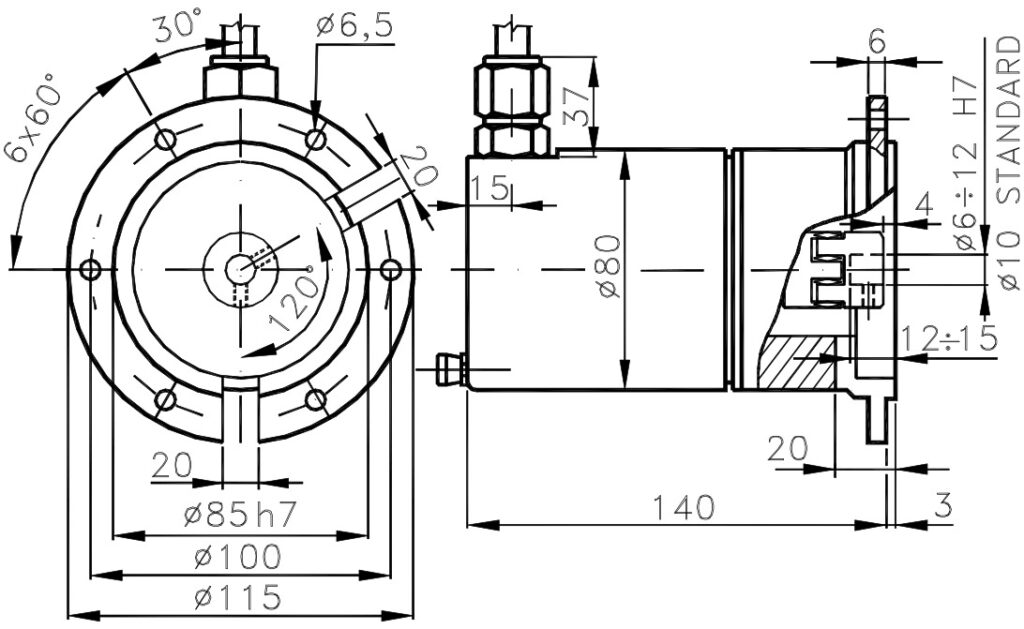

Caixa de alumínio com acoplamento interno (compensação máxima de acoplamento: axial ±0,25 mm, radial ±0,05 mm, angular ±1°), eixo oco de aço inoxidável Ø6–12 mm (códigos 6, 7, 8, 9 = Ø9,52 mm, 1 = Ø11 mm e 2 = Ø12 mm) e peso de 1680 g. Conexão via cabo IP66 de 1 m (CV3) ou conector de cabo IP65 26c (VM5, TM5, somente fora da área de risco de explosão). O encoder é fornecido com um cabo adequado para temperatura mínima de 100 °C conectado permanentemente a ele. Opcionais: rolamentos selados (Z), caixa de aço inoxidável (N), tropicalização (G) e variantes conforme especificação (X). Disponível em guemisa.es.
- Marcado II 2 G Ex d IIC T6 e D Ex tD A21 IP6X T85°C, Certificado ISSeP07ATEX018X.
- Acoplamento interno; compensação máxima de acoplamento: axial ±0,25 mm, radial ±0,05 mm, angular ±1°.
- Multi-voltas 24 ou 25 bits: 4096 passos por volta em 4096 u 8192 voltas.
- Saída Série SSI (RS422) Em código Gray, relógio de 100 kHz a 2 MHz.
- eixo oco de aço inoxidável Ø6÷12, carga radial/axial máxima. 10 kg.
Perguntas técnicas frequentes
Quais são as saídas eletrônicas e a interface do encoder multitorno 0L80EXS?
Interface serial SSI (MS) em código Gray, com eletrônica serial SSI (5), transmissão RS422 e frequência de clock suportada de 100 kHz a 2 MHz.
Quais são a resolução, os eixos e as fontes de alimentação que ele suporta?
Resolução de 24 ou 25 bits: 4096 passos por revolução em 4096 revoluções (código 12) ou 8192 revoluções (código 13). Eixo oco de aço inoxidável Ø6÷12 (códigos 6, 7, 8, 9 = Ø9,52, 1 = Ø11 e 2 = Ø12). Alimentação 5 V ±10 % ou 10÷30 V.
Quais conexões e classificações de IP ele suporta?
Cabo IP66 de 1 m (CV3) ou conector de extremidade de cabo IP65 de 26 canais (VM5) e IP65 selado de 26 canais (TM5), estes dois apenas fora da área de risco de explosão. Lado do eixo: IP65 padrão e IP66 com rolamentos selados (Z). Temperatura ambiente T6: -20 … +40 °C.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Peso | 1680 g |
| Eixo | Eixo oco Ø6÷12 em aço inoxidável (Ø10 padrão) |
| Compensação máxima de acoplamento | Axial ±0,25 mm • radial ±0,05 mm • angular ±1° |
| carga radial/axial máxima. | 10 kg |
| Torque de partida | 18 g·cm padrão · 50 g·cm com rolamentos selados (Z) |
| Elétrico | |
| Proteção do lado da saída | De acordo com a conexão: cabo IP66, conector na extremidade IP65 do cabo. |
| Resolução máxima. | 4096 (12 bits) em 8192 voltas (13 bits); multivoltas de 24 ou 25 bits |
| Código de saída e interface | Cinza · SSI (MS), transmissão RS422 |
| Frequência máxima do relógio | 2 MHz (frequências de clock suportadas: de 100 kHz a 2 MHz) |
| Alimentação | 10÷30 Vcc, 5 V ±10 % |
| Consumo máximo. | 1,2 W |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP65 • IP66 com rolamentos selados (Z) |
| RPM máximo contínuo | 6000 padrão · 3000 com rolamentos selados (Z) |
| Resistência a impactos/vibrações | 50 G (11 ms) · 12 G (10 ÷ 2000 Hz) |
| Temperatura | Operação: -20 °C a +70 °C • Temperatura ambiente (T6) -20 … +40 °C • Temperatura de armazenamento -30 … +85 °C |
