Encoder absoluto de múltiplas voltas A/959CS
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador Absoluto, Encoder absoluto de múltiplas voltas, SENSORES
O ELCIS 959CS (A/959CS) é um encoder absoluto multivoltas SSI com eixo oco F7 de 59 mm de diâmetro e 15 mm de diâmetro interno, com acoplamento elástico integrado. Oferece até 30 bits em 16384 voltas e inclui um driver de linha RS422/RS485. Projetado para uso industrial geral, apresenta tolerâncias de acoplamento de ±0,1 mm axial, ±0,2 mm radial e ±1° angular, cargas radiais/axiais de 40 e 110 N, proteção padrão IP64 ou IP66, resistência a choques de até 30 G e vibrações de até 10 G, e temperaturas de operação de -40 a +85 °C (com cabo: -5…+70 °C).
O A/959CS é um encoder absoluto multivoltas com leitura óptica por meio de um conjunto de fotodiodos infravermelhos. Permite a seleção de 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 4096 ou 16384 revoluções, com resolução máxima de 30 bits a 16384 revoluções. Transmite a posição por meio de uma interface serial SSI (driver de linha RS422) com frequência de clock de 100 kHz a 1 MHz, em código Gray ou binário, e está disponível nas variantes com preset (S1) e com preset por botão (S4, apenas com saída radial).

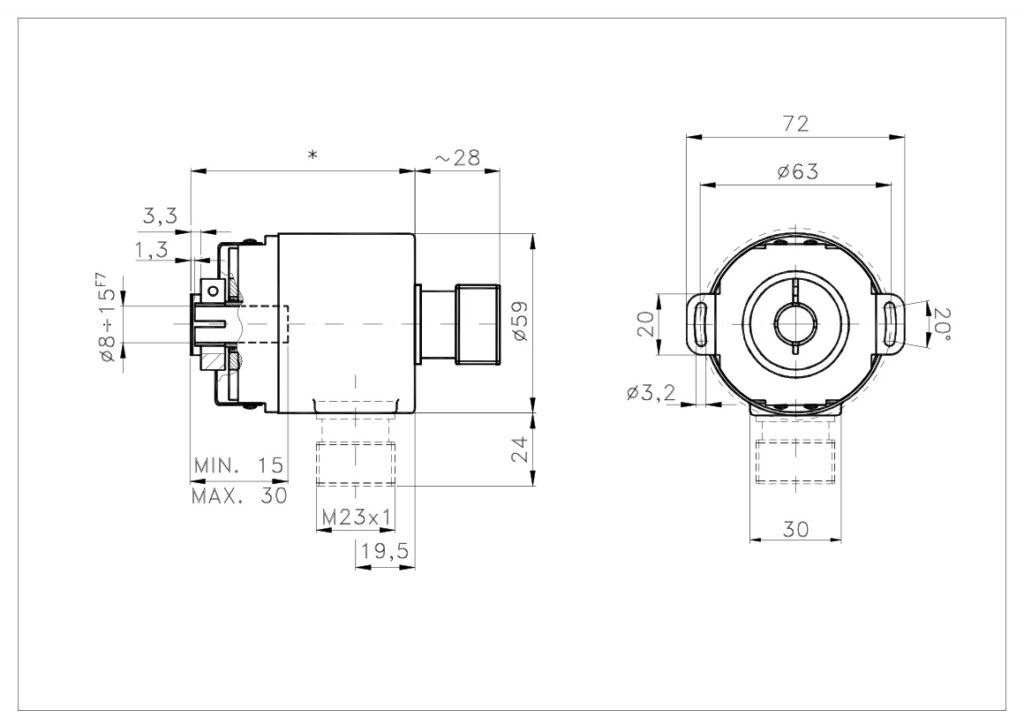

Fabricado com corpo em alumínio de Ø59 mm e eixo oco em aço inoxidável F7 de Ø15 mm (diâmetros opcionais de Ø8, Ø10, Ø12 ou outros disponíveis sob encomenda), suporta cargas radiais de 40 N e cargas axiais de 110 N. Possui proteção IP64 padrão ou IP66 selada, resiste a impactos de 30 G e vibrações de 10 G, e opera em uma faixa de temperatura de -40 a +85 °C (com cabo: -5 a +70 °C).
- Resolução máxima de 30 bits em 16384 voltas.
- Eixo oco com acoplamento elástico integrado: compensa desalinhamentos axiais de ±0,1 mm, radiais de ±0,2 mm e angular ±1°.
- Interface serial SSI com condutor de linha RS422 e assista 100 kHz a 1 MHz.
- Variantes com função predefinida (S1) ou com um botão predefinido (S4, (saída radial apenas).
Perguntas técnicas frequentes
Que desalinhamentos o acoplamento elástico A/959CS permite?
O acoplamento elástico integrado permite uma compensação máxima de ±0,1 mm axial, ±0,2 mm radial e ±1° angular.
Quais resoluções e opções de volta podem ser configuradas?
Permite escolher 4096, 8192, 16384, 32768 ou 65536 passos por revolução e 4096 ou 16384 revoluções, com uma resolução máxima de 30 bits a 16384 revoluções.
Quais funções as opções de interface SSI (SL, S1 e S4) oferecem?
A SL é a interface SSI padrão. A S1 é igual à SL, mas com uma função de predefinição. A S4 é igual à SL, mas com um botão de predefinição e está disponível apenas com saída radial.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Alumínio (opções disponíveis mediante solicitação) |
| Peso | 300 g |
| Eixo | Furo F7: Padrão Ø15 mm; Ø8, Ø10, Ø12 ou outros sob encomenda. |
| Acoplamento elástico | Axial ±0,1 mm • radial ±0,2 mm • angular ±1° |
| carga radial/axial máxima. | 40 / 110 N |
| Elétrico | |
| Proteção do eixo/saída | Eixo IP64 (Selado IP66) · Tomada IP65 |
| Alimentação / Consumo | 10–30 V CC · 1 W (SL) / 1,5 W (S1) |
| frequência de passagem LSB | 800 kHz |
| Códigos de saída | Cinza, Binário |
| Precisão da divisão | ±½ LSB (<13 bits) ±2 LSB (13–16 bits) |
| Resolução máxima. | 30 pedaço / 16384 voltas |
| Interface/Saída | SSI (SL, S1, S4) Driver de linha RS422 / RS485 |
| Proteção e meio ambiente | |
| RPM máximo contínuo | 6000 padrão · 3000 selado (intermitente: +30 %) |
| Resistência a impactos/vibrações | 30 G (11 ms) 10 G (10–1000 Hz) |
| Temperatura de operação/armazenamento | -40 … +85 °C (com saída com fio: -5…+70 °C) |
| Referência | Configuração |
|---|---|
| A/959CS-12-12-15-G-SL-0-PRLA959CS121215GSL0PRL | 4096 passos/rev. · revoluções: 4096 · eixo padrão Ø15 mm · Cinza · SSI · conector radial de 12 pinos · IP65 |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
