Acelerômetro industrial IEPE Monitran MTN/1010

Preço acessível Solicite um orçamento
100 mV/g ±10% (IEPE) | 2 Hz a 10 kHz ±5% | ±80 g | -25 a 120 °C | Conector TNC integrado | Aço inoxidável, IP65

El Monitran MTN/1010 es un acelerómetro industrial de uso general, de entrada superior y corriente constante (IEPE), con salida AC aislada y sensibilidad estándar de 100 mV/g ±10 % a 80 Hz. Utiliza cable coaxial con conector TNC integrado.

Fabricado íntegramente en acero inoxidable con sellado IP65 para el análisis de vibraciones prolongado en entornos severos, con base hexagonal de 25 mm entre caras y montaje mediante rosca ¼"-28 UNF hembra o fijación rápida. Guemisa es distribuidor oficial de Monitran en España.

Pontos principais

  • Sensibilidad estándar de 100 mV/g ±10 % a 80 Hz (opcionales: 10, 30 y 50 mV/g)
  • Respuesta en frecuencia de 2 Hz a 10 kHz ±5 % (-3 dB a 0,8 Hz) y rango dinámico de ±80 g
  • Carcasa de acero inoxidable, IP65, conector TNC integrado y rango de -25 a 120 °C

Perguntas técnicas frequentes

¿Qué sensibilidades están disponibles en el Monitran MTN/1010?

La sensibilidad estándar es de 100 mV/g ±10 % nominal a 80 Hz. Como opciones mediante el código «xx» están disponibles sensibilidades de 10 mV/g, 30 mV/g y 50 mV/g (±10 %).

¿En qué se diferencia el MTN/1010 del MTN/1100 respecto al cable y las interferencias?

El MTN/1010 emplea cable coaxial con conector TNC y base no aislada, mientras que el MTN/1100 utiliza cable apantallado bifilar, apantallamiento interno y electrónica aislada; por ello, el MTN/1010 ofrece menor inmunidad frente a interferencias eléctricas.

¿Qué alimentación de corriente constante requiere el MTN/1010?

Funciona con un rango de corriente de 0,5 mA a 8 mA (circuito de corriente constante con alimentación de +18 a 30 V DC en el esquema de conexión del sistema) y presenta una tensión de polarización nominal de 12 V DC.

Propriedades

RecursoEspecificação
Medir e sinalizar
magnitude medidaAceleração (vibração)
SaídaCorrente alternada isolada, corrente constante (IEPE)
Sensibilidade padrão100 mV/g ±10% nominal a 80 Hz
Sensibilidades opcionais10, 30 ou 50 mV/g (±10%)
Resposta de frequência2 Hz a 10 kHz ±5% (-3 dB a 0,8 Hz)
ressonância da base montada16 kHz (nominal)
faixa dinâmica±80 g
Sensibilidade transversalMenos de 5%
Ruído elétrico0,1 mg máx.
Alimentação e meio ambiente
Faixa atual0,5 mA a 8 mA
Tensão de polarização12 V CC (nominal)
IsolamentoBase não isolada
Faixa de temperatura-25 a 120 °C
SeladoIP65
Mecânica e conexão
Material de construçãoAço inoxidável
EntradaSuperior
ConectorTNC integrado
MontagemRosca ¼"-28 UNF hembra o fijación rápida hembra
Torque de aperto8 Nm
Dimensões48 mm de alto, Ø22 mm, hexágono de 25 mm entre caras
Peso110 g (nominal)
ReferênciaConfiguração
MTN/1010-xx MTN1010XXVariante: MTN/1010 · Conexión: Conector TNC integrado · Montaje: ¼"-28 UNF hembra · xx = sensibilidad opcional 10, 30 o 50 mV/g (±10 %) Hoja técnica MTN/1010 (PDF)
MTN/1010Q-xx MTN1010QXXVariante: MTN/1010 · Conexión: Conector TNC integrado · Montaje: Fijación rápida hembra · xx = sensibilidad opcional 10, 30 o 50 mV/g (±10 %) Hoja técnica MTN/1010 (PDF)

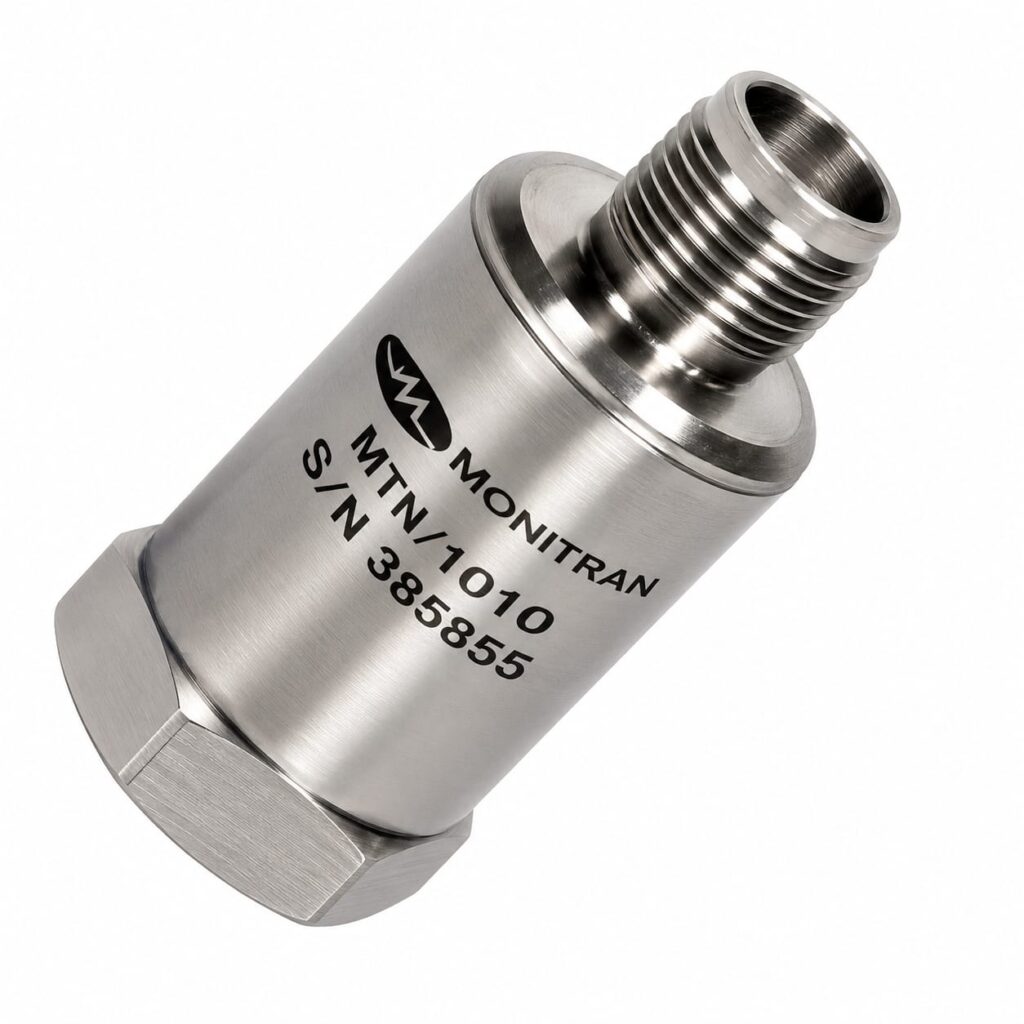

Acelerômetro industrial IEPE Monitran MTN/1010 com conector TNC integrado
Dimensiones del acelerómetro Monitran MTN/1010: 48 mm de alto, Ø22 mm, hexágono de 25 mm entre caras
