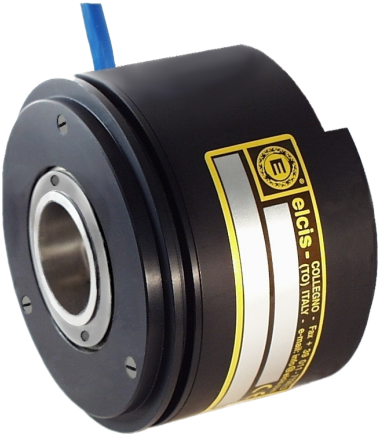

Codificador incremental de alta resolução I/90CD
- Fabricante: Codificador ELCIS
- Categoria: Codificador, Codificador incremental, Codificador incremental de alta resolução, SENSORES
El ELCIS 90CD (I/90CD) es un encoder incremental de alta resolución de Ø90 mm, con acoplamiento tangencial y eje hueco pasante de Ø20 H6. Está indicado para mesas divisoras y aplicaciones similares, con eje y base de acero inoxidable.

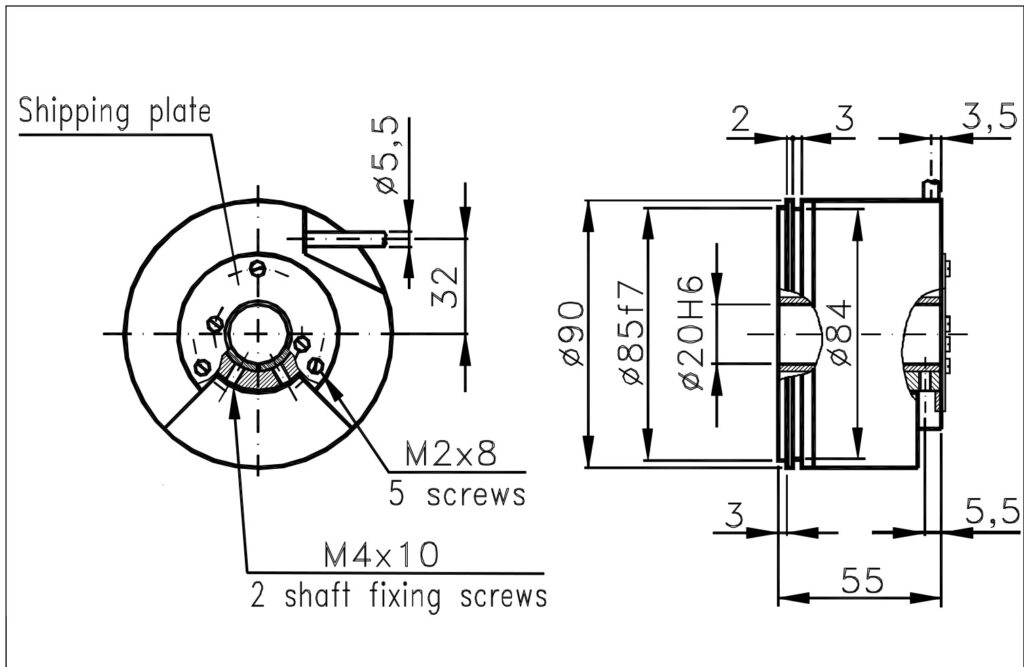

Alojado em uma caixa de Ø90 mm com um ponto de centragem de Ø85 f7, o I/90CD fornece de 9.000 a 900.000 pulsos por revolução com uma precisão angular de ±5 segundos de arco e uma frequência máxima de 160 a 2200 kHz com interpolação. Ele suporta saídas digitais diferenciais N (driver 26LS31) ou saídas analógicas Y (senoidal de 1 Vpp).
Eje hueco pasante en acero inoxidable de Ø20 H6, velocidad máxima de 600 rpm continuas, par de arranque de 5000 gcm, protección IP64 en el lado del eje y salida de cable radial IP65 con un peso de de 1100 g.
- Resolução de 9000 a 900000 pulsos por revolução com precisão angular de ±5 segundos de arco.
- Frequência de resposta de 160 a 2200 kHz com interpolação.
- Acoplamento tangencial integrado, com compensação axial máxima de ±0,01 mm e radial de ±0,02 mm.
- oco através do eixo de aço inoxidável de Ø20 H6 e base de aço inoxidável (1100 g).
Perguntas técnicas frequentes
Que precisão angular e resolução oferece o codificador I/90CD?
Oferece uma precisão angular de ±5 segundos de arco e de 9000 a 900000 pulsos por revolução com interpolação.
Que tipo de eixo e materiais mecânicos ele incorpora?
Possui um eixo passante de aço inoxidável H6 de Ø20, base de aço inoxidável e tampa de alumínio anodizado, com acoplamento tangencial integrado.
Quais sinais e opções de saída eletrônica ele suporta?
Suporta saídas digitais diferenciais N (driver 26LS31) ou saídas analógicas Y (senoidal de 1 Vpp), com uma fonte de alimentação de 5 V ±5 %.
Propriedades
| Recurso | Especificação |
|---|---|
| Mecânica | |
| Habitação | Ø90 mm |
| Peso | 1100 g |
| Eixo | Eixo passante oco Ø20 H6 em aço inoxidável |
| Elétrico | |
| Precisão | ±5 segundos de arco |
| Proteção do lado da saída | De acordo com a conexão: IP65 (ver especificações técnicas) |
| Alimentação | 5 V ±5 % (ver ficha técnica) |
| Consumo máximo. | 120 mA (I) · 150 mA (N) |
| Impulsos por volta | 9000 a 900000 |
| Frequência máxima. | 160–2200 kHz (com interpolação) |
| Proteção e meio ambiente | |
| proteção lateral do eixo | Padrão IP64 |
| RPM máximo contínuo | 600 (intermitente: +30 %) |
| Resistência ao impacto | 30 G × 5 ms |
| Resistência à vibração | 10 G (55–2000 Hz) |
| Temperatura de operação | 0 … +70 °C |
| Temperatura de armazenamento. | -30 … +85 °C |
| Referência | Configuração |
|---|---|
| I/90CD-10000-5-BZ-N-CV-RI90CD100005BZNCVR | 10000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · salida radial |
| I/90CD-9000-5-BZ-N-CV-RI90CD90005BZNCVR | 9000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Driver 26LS31 · Cable de 1 m · salida radial |
| I/90CD-10000-5-BZ-Y-CV-RI90CD100005BZYCVR | 10000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Sinusoidal 1 Vpp · Cable de 1 m · salida radial |
| I/90CD-9000-5-BZ-Y-CV-RI90CD90005BZYCVR | 9000 impulsos/vuelta · 5 V ±5 % · bidireccional + cero · Sinusoidal 1 Vpp · Cable de 1 m · salida radial |
| Outras combinações de resolução, fonte de alimentação, eletrônica e conexão estão disponíveis mediante solicitação: entre em contato conosco e confirmaremos a referência exata. | |
