Acoplamientos y accesorios para sensores rotativos
- Fabricante: Novotécnica
- Categoria: Accesorios Novotechnik, Acoplamientos rotativos

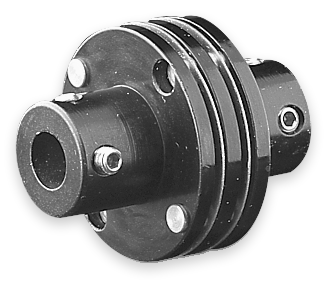

Acoplamientos para sensores rotativos de Novotechnik. Acoplamientos de horquilla, acoplamientos de doble articulación sin juego, brazos de palanca y placas de arrastre y montaje para sensores de ángulo y encoders rotativos.
Puntos clave
- Acoplamientos de doble articulación sin juego (Z-106) en aluminio y PEEK para diámetros de 6 a 10 mm
- Acoplamientos de horquilla (Z-103, Z-104 y Z-105) en acero inoxidable o aluminio anodizado para ejes de 3 a 6 mm
- Versiones con poco juego (Z-103-G-3 y Z-104-G-6) o sin juego (Z-105-G-6, Z-106 y Z-110-G-10)
- Acoplamiento sin juego Z-110-G-10 para ejes de 10 mm, de aluminio anodizado negro y bronce fosforoso
- Herramientas de montaje incluidas en el suministro: llave acodada SW 1,5 (Z-103, Z-104) o SW 2,5 (Z-105)
- Brazos de palanca y placas de arrastre y montaje Z-IPX para sensores para servicio pesado (IPX-7900 y RSX-7900)
Perguntas técnicas frequentes
¿Con qué sensores se usan los acoplamientos para sensores rotativos?
Se usan con GP (potenciómetro rotativo multivuelta con reductora), IP-6000 (potenciómetro rotativo industrial), IPE-6000 (potenciómetro rotativo con salida en corriente), IPX-7900 (potenciómetro rotativo para servicio pesado), MB1-3600 (encoder absoluto magnético multivuelta CANopen), MC1-2800 (encoder absoluto magnético multivuelta CANopen), MZ1-2200 (encoder magnético multivuelta miniatura CANopen), P-2500 (potenciómetro rotativo de plástico conductor), P-4500 (potenciómetro rotativo), P-6500 (potenciómetro rotativo), RMB-3600 (encoder absoluto magnético multivuelta analógico), RSB-3600 (sensor de ángulo magnético sin contacto monovuelta analógico), RSC-2800 (sensor de ángulo magnético sin contacto analógico), RSM-2800 (sensor de ángulo magnético multivuelta analógico), RSX-7900 (sensor de ángulo magnético Heavy Duty analógico).
¿Cómo se piden los acoplamientos para sensores rotativos?
Por ejemplo, Z-106-G6 (Art. 400103910): acoplamiento de doble articulación sin juego, Ø 6 mm / Ø 6 mm, aluminio y PEEK. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
Propriedades

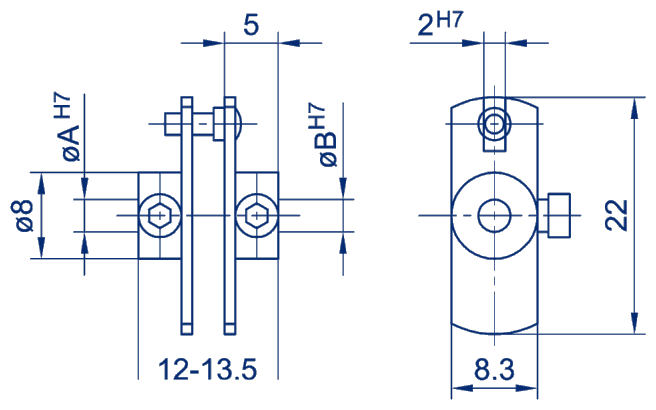

| Cara | Denominación | Para eje | Juego | Material | Par máx. | Fixação | Se usa con |
|---|---|---|---|---|---|---|---|
| Z-106 | Acoplamiento de doble articulación sin juego | Ø 6…10 mm | Sin juego | Aluminio y PEEK | 1 Nm | 2 espárragos roscados con hexágono interior | IP-6000, MB1-3600, MC1-2800, MZ1-2200, P-4500, P-6500, RMB-3600, RSB-3600, RSC-2800, RSM-2800 |
| Z-103 | Acoplamiento de horquilla | Ø 4 mm (3×3 mm) | Poco juego | Acero inoxidable, pasador rectificado | — | 1 tornillo cilíndrico M2 por extremo (SW 1,5 incl.) | P-2500, P-4500 |
| Z-104 | Acoplamiento de horquilla con poco juego | Ø 6 mm (6×6 mm) | Poco juego | Acero inoxidable, pasador rectificado | — | 2 tornillos cilíndricos M3 por extremo (SW 1,5 incl.) | GP, IP-6000, IPE-6000, P-2500, P-4500, P-6500, RMB-3600, RSB-3600, RSC-2800, RSM-2800 |
| Z-105 | Acoplamiento de horquilla sin juego | Ø 6 mm | Sin juego | Aluminio anodizado negro, pasador templado | 5 Ncm | 1 tornillo cilíndrico M3 por extremo (SW 2,5 incl.) | GP, IP-6000, IPE-6000, P-2500, P-4500, P-6500, RMB-3600, RSB-3600, RSC-2800, RSM-2800 |
| Z-110 | Acoplamiento sin juego | Ø 10 mm | Sin juego | Aluminio anodizado negro, bronce fosforoso | 24 Ncm | 2 espárragos roscados con hexágono interior | IP-6000 |
| Z-IPX | Accesorios de montaje y accionamiento | Eje IPX-79_1-… | — | Alumínio anodizado | — | Tornillería y pasadores elásticos incluidos según modelo | IPX-7900, RSX-7900 |
| Referência | Configuração |
|---|---|
| Z-103-G-3Z103G3 | Art. 400005687 · Tipo de accesorio: Acoplamiento de horquilla · Diámetro de eje: Ø 4 mm (ØA=3, ØB=3 mm) · Material: Acero inoxidable · Fijación / suministro: 1 tornillo M2 por extremo (SW 1,5 incl.) |
| Z-104-G-6Z104G6 | Art. 400005690 · Tipo de accesorio: Acoplamiento de horquilla con poco juego · Diámetro de eje: Ø 6 mm (ØA=6, ØB=6 mm) · Material: Acero inoxidable · Fijación / suministro: 2 tornillos M3 por extremo (SW 1,5 incl.) |
| Z-105-G-6Z105G6 | Art. 400005691 · Tipo de accesorio: Acoplamiento de horquilla sin juego · Diámetro de eje: Ø 6 mm · Material: Aluminio anodizado negro · Par máx.: 5 Ncm · Fijación / suministro: 1 tornillo M3 por extremo (SW 2,5 incl.) |
| Z-106-G-6,35Z106G635 | Art. 400103912 · Tipo de accesorio: Acoplamiento de doble articulación sin juego · Diámetro de eje: Ø 6 mm / Ø 6,35 mm · Material: Aluminio y PEEK · Par máx.: 1 Nm · Fijación / suministro: 2 espárragos roscados |
| Z-106-G10Z106G10 | Art. 400103913 · Tipo de accesorio: Acoplamiento de doble articulación sin juego · Diámetro de eje: Ø 6 mm / Ø 10 mm · Material: Aluminio y PEEK · Par máx.: 1 Nm · Fijación / suministro: 2 espárragos roscados |
| Z-106-G6Z106G6 | Art. 400103910 · Tipo de accesorio: Acoplamiento de doble articulación sin juego · Diámetro de eje: Ø 6 mm / Ø 6 mm · Material: Aluminio y PEEK · Par máx.: 1 Nm · Fijación / suministro: 2 espárragos roscados |
| Z-110-G-10Z110G10 | Art. 400005692 · Tipo de accesorio: Acoplamiento sin juego · Diámetro de eje: Ø 10 mm · Material: Aluminio anodizado negro · Par máx.: 24 Ncm · Fijación / suministro: 2 espárragos roscados |
| Z-IPX-M01ZIPXM01 | Art. 400105430 · Tipo de accesorio: Accesorios de montaje y accionamiento · Diámetro de eje: 165×20 mm (rótula) · Material: Aluminio anodizado · Fijación / suministro: Tornillo y pasador incluidos |
| Z-IPX-M11ZIPXM11 | Art. 400105431 · Tipo de accesorio: Accesorios de montaje y accionamiento · Diámetro de eje: 185×20 mm (palanca) · Material: Aluminio anodizado · Fijación / suministro: Tornillo y pasador incluidos |
| Z-IPX-M21ZIPXM21 | Art. 400105433 · Tipo de accesorio: Accesorios de montaje y accionamiento · Diámetro de eje: Ø 55 mm (arrastre lateral) · Material: Aluminio anodizado · Fijación / suministro: Pasador de fijación incluido |
| Z-IPX-M31ZIPXM31 | Art. 400105432 · Tipo de accesorio: Accesorios de montaje y accionamiento · Diámetro de eje: Círculo taladros 100 mm · Material: Aluminio anodizado · Fijación / suministro: 4 tornillos avellanados incluidos |
