Transductor Lineal por Cable F5C
- Fabricante: ELCIS Encoder
- Categoría: Desplazamiento, SENSORES, Transductor Lineal por Cable, Transductores Lineales

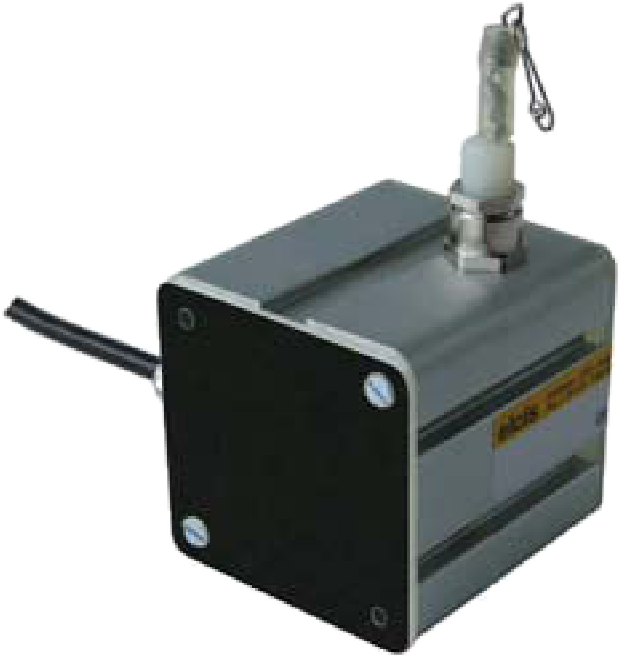

El transductor lineal por cable F5C de ELCIS mide desplazamientos lineales de 0 a 1250 mm. Fabricación patentada.
Salida de potenciómetro de 1 kΩ (W), de 4÷20 mA (6), de 0÷10 V (7), de 0÷5 V (8) o incremental (I, solo hasta 1000 mm de carrera y con 5 V o 24 V), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica. Resolución infinita y de 0,1 mm en el incremental; coeficiente térmico del potenciómetro de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Cable de acero inoxidable de Ø 0,51 mm y carcasa de aluminio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP54 en potenciómetro y mecánica; salida: ver conexiones. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle (mosquetón) con polea (G) y fijación magnética (M). Conexión por cable de 1 a 5 m (CV) o conector CQ2 de 4 contactos (IP66), o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Disponible en guemisa.es.
- Carreras nominales de 500 mm, 750 mm, 1000 mm y 1250 mm, con cable de acero inoxidable de Ø 0,51 mm.
- Salidas potenciómetro 1 kΩ, 4÷20 mA, 0÷10 V, 0÷5 V e incremental (esta, solo hasta 1000 mm y con 5 V o 24 V), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica.
- Fuerza de extracción <4,5 N y de retracción <3,5 N.

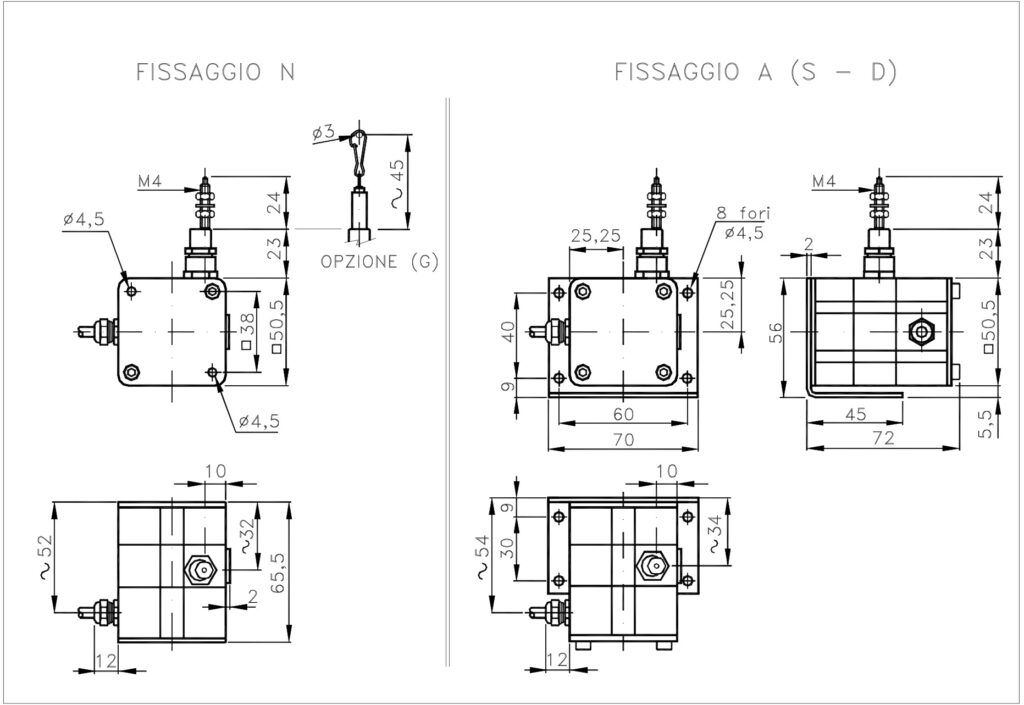

- Fijación N (sin escuadra) o A, D y S (con escuadra y salida del hilo superior, derecha o izquierda); opciones G (enganche de muelle con polea) y M (fijación magnética).
- Cable de conexión de 1 a 5 m o conector en extremo de cable; IP54 en potenciómetro y mecánica.
Preguntas Frecuentes Técnicas
¿Qué tipos de salida ofrece el transductor F5C?
Ofrece potenciómetro de 1 kΩ (W), 4÷20 mA (6, solo con alimentación 24 V ±5 % o 5÷30 V), 0÷10 V (7), 0÷5 V (8) e incremental (I, solo hasta 1000 mm y con 5 V o 24 V).
¿Cuáles son las carreras nominales disponibles?
Los valores preferentes son 500 mm (050), 750 mm (075), 1000 mm (100) y 1250 mm (125).
¿Qué opciones de montaje mecánico incorpora?
Puede instalarse sin escuadra (fijación N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle con polea (G) y fijación magnética (M).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera nominal | 0 ÷ 1250 mm (500, 750, 1000 y 1250 mm) |
| Longitud de cable | 1 m (estándar), 2, 3, 4 y 5 m |
| Peso | 330 g |
| Cable y carcasa | Cable de acero inoxidable Ø 0,51 mm · carcasa de aluminio |
| Eléctrica | |
| Electrónica de salida | Potenciómetro 1 kΩ (W) · 4÷20 mA · 0÷10 V · 0÷5 V · Incremental (I) |
| Alimentación | 5 Vcc ±5 % · 12 Vcc ±5 % · 24 Vcc ±5 % · 5÷30 V (530) |
| Resolución | Infinita; 0,1 mm (incremental) |
| Linealidad / repetibilidad máx. | ±0,25 % f.s. / ±0,15 % f.s. (personalizable bajo pedido) |
| Protección y entorno | |
| Velocidad máx. de lectura | 1 m/s |
| Grado de protección | Potenciómetro: IP54 · Mecánica: IP54 · Salida: ver conexiones |
| Resistencia a impactos / vibración | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo / almacenamiento | -20 ÷ +80 °C / -30 ÷ +80 °C (personalizable bajo pedido) |
| Otras características | |
| Fuerzas sobre el cable | Extracción <4,5 N · Retracción <3,5 N |
| Potenciómetro | Coef. térmico ±100 ppm/°C · rango útil del divisor de tensión ~3 % ÷ 97 % |
