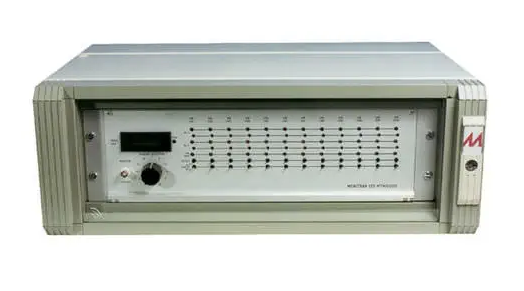

Sistema de Monitorización en Rack MTN/6000
- Fabricante: Monitran
- Categoría: Data Logger, INSTRUMENTACIÓN
La monitorización de maquinaria crítica en entornos industriales complejos requiere a menudo una solución modular que pueda crecer o adaptarse según las necesidades de la planta. Mientras que los sistemas compactos ofrecen una configuración fija, la serie MTN/6000 proporciona un bastidor estándar de rack de 19 pulgadas diseñado para alojar toda la gama de módulos de acondicionamiento de señal de la serie 6000 de Monitran. Esta arquitectura permite combinar en un solo rack funciones de protección de parada, monitorización de vibraciones y lecturas de temperatura personalizadas por canal.
El sistema está disponible en dos formatos principales: el MTN/6000 de ancho completo (19″), con capacidad para 12 módulos más una unidad de visualización central, y el MTN/6050 de ancho reducido, ideal para aplicaciones de hasta 4 canales. Ambos sistemas vienen totalmente cableados internamente, facilitando una instalación «plug-and-play» de los módulos mediante conectores DIN 41612 de 64 vías de alta fiabilidad. La alimentación es versátil, aceptando una entrada universal de CA (85-264V) o configuraciones opcionales para 12/24V CC, lo que asegura su compatibilidad tanto en salas de control como en infraestructuras móviles o remotas.
Para aplicaciones fuera del panel de control, Monitran ofrece carcasas industriales con grado de protección IP65, tanto en metal como en plástico reforzado, permitiendo el montaje del rack en paredes de fábrica o entornos con alta humedad y suciedad. Con opciones de salidas BNC traseras para análisis de señales en tiempo real y la posibilidad de integrar balizas y sirenas de alarma, el MTN/6000 es la plataforma base definitiva para sistemas de protección de maquinaria a gran escala.
- Bastidor modular para hasta 12 tarjetas de acondicionamiento independientes.
- Formato estándar Rack 19″ con altura 3U (conforme a IEC 297-3).
- Opciones de montaje en armario IP65 para entornos industriales agresivos.
- Protección avanzada mediante módulos de parada (Shut down) configurables.
Preguntas Frecuentes Técnicas
1. ¿Qué módulos son compatibles con el rack MTN/6000?
El rack es compatible con todos los módulos de acondicionamiento de la serie 6000 de Monitran. Esto incluye tarjetas para acelerómetros, sensores de velocidad, sondas de proximidad (desplazamiento) y transductores de temperatura, permitiendo crear un sistema híbrido en un solo chasis.
2. ¿Cómo se realizan las conexiones de campo en la parte posterior?
La terminación en el panel trasero se realiza mediante terminales de tornillo con entrada a 45°, lo que facilita el acceso y la organización del cableado de los sensores. Opcionalmente, se pueden solicitar paneles traseros con terminaciones BNC para una conexión rápida de equipos de análisis externos.
3. ¿El sistema admite alimentación redundante o de corriente continua?
De serie, el rack incluye una fuente de alimentación universal de CA. Sin embargo, se puede configurar bajo pedido para funcionar con 12V o 24V CC, facilitando su integración en sistemas de alimentación ininterrumpida o en instalaciones alimentadas por baterías en localizaciones remotas.
Propiedades
| Característica | Especificación Técnica |
| Tipo de Sistema | Bastidor de Monitorización en Rack (Serie 6000) |
| Capacidad (MTN/6000) | Hasta 12 módulos + 1 unidad de visualización |
| Capacidad (MTN/6050) | Hasta 4 módulos + 1 unidad de visualización |
| Formato de Montaje | Rack estándar 19″ / Altura 3U (IEC 297-3) |
| Rango de Alimentación AC | 85V a 264V AC (Fuente de alimentación universal) |
| Opción de Alimentación DC | 12V o 24V DC (Disponible bajo pedido) |
| Conector de Módulos | DIN 41612 de 64 vías |
| Terminaciones Traseras | Terminales de tornillo con entrada a 45° |
| Protección Eléctrica | Fusible IEC de 2A anti-sobretensión |
| Temperatura Operativa | 0 °C hasta +70 °C |

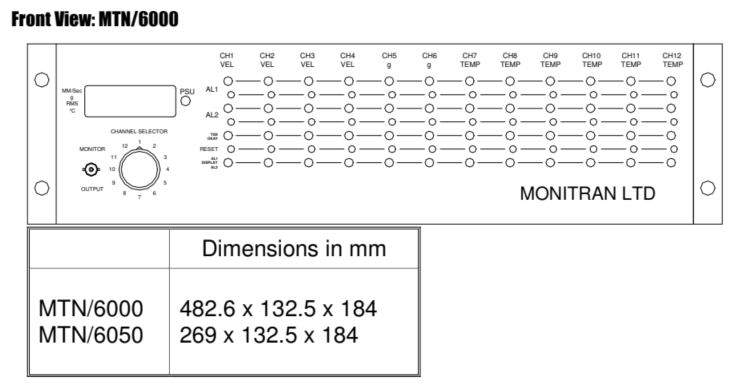

| Dimensiones MTN/6000 | 482.6 x 132.5 x 184 mm |
| Dimensiones MTN/6050 | 269 x 132.5 x 184 mm |
| Grado de Protección | IP65 (con armarios industriales opcionales) |
| Materiales Disponibles | Metal o Plástico GRP (según enclosure) |
| Accesorios Opcionales | Balizas, sirenas, paneles ciegos y salidas BNC |
