¿Para qué sirve el blindaje óptico (eS) en transductores de banco con Inercia de 0.1485 kgm2 como el F23eS?

Los bancos de prueba mecánicos pesados de 20.000 Nm a menudo incorporan plataformas e-axle o mega inversores que provocan un caos eléctrico (EMI - Ruido electromagnético dV/dt severo). Un transductor genérico colapsaría a la primera punta de tracción. La familia F23eS destituye la medición magnética clásica e implanta conversión paralela por luz (Óptico). Este anillo lumínico erradica cualquier vulnerabilidad eléctrica blindando al transductor, mientras la generosa inercia anclada a su PCD de 218.0 mm (0.1485 kgm²) aborta las vibraciones flexionales del bastidor.

¿Significa que medir mediante tecnología luminosa aversa reduce su límite de rotación mecánica a 13.000 RPM base?

Correcto pero positivo. El núcleo matriz de un calibre F23 en serie puede oscilar hasta topes de 13k RPM reales si no usa inductivo. Aunque la óptica es más delicada ante aceites espesos derramados que un inductivo, este techo de 13.000 revoluciones estructural garantiza asimilar ensayos navales e industriales severos sin desgarrar la Brida PCD 218.0 mm que acopla el sistema al banco de cargas. Es la simbiosis perfecta de inmunidad limpia digital V26 sin sacrificar la rigidez bruta.

Sensor de Par Torsor F23eS 20000 Nm | 13.000 RPM | Aislamiento Óptico EMI

Telemetría Lumínica | 20.000 N·m | Límite Estructural 13.000 RPM | Brida PCD 218.0 mm | Inercia 0.1485 kg·m²

Fabricante: ATESTEO
Categoría: Sensor par torsor, SENSORES

La serie F23eS aborda la medición rotacional masiva desde una perspectiva puramente electromagnética, enfocada a bancos de ensayo dominados por mega-inversores de tracción. Escalado sobre una sólida base torsional de 20.000 Nm (20 kNm) de esfuerzo nominal, el equipo integra un acoplamiento central por Brida PCD de 218.0 mm que estabiliza una inercia pasiva de 0.1485 kg·m². Esta matriz física aséptica es capaz de tolerar ciclos dinámicos desatados en testbeds de hasta 13.000 RPM a techo estructural continuo, garantizando que el núcleo métrico no colapse ante las derivadas de frecuencias destructivas generadas por electromotores pesados.

El núcleo diferenciador del F23eS (variante «eS») es la incorporación de un blindaje de Telemetría Óptica (Transmisión Lumínica). Al sustituir los anillos galvánicos y los pulsos magnéticos tradicionales por una conversión de señal puramente luminosa al vuelo libre de metales conductivos paralelos, inmuniza por completo la transferencia extesiométrica frente al ruido magnético dV/dt procedente de los drivers de alto voltaje. Consigue así exportar datos prístinos y certificar una Clase de Precisión de ≤±0.05% inalterable, ajena a cualquier pico electromagnético (EMI) de la fase de propulsión adyacente. Asegure sus ensayos inyectando blindaje total consultando la categoría de Sensores de Par Torsor aislados, o modernice las bancadas de su ingeniería directamente desde la Página Principal de Guemisa.

Propiedades

Rango Nominal Escalonado (Nm)	20.000 N·m (Heavy Duty Aislado)
Límite Base de Gestión Rotacional	13.000 RPM (Testeo Dinámico de Vuelo Continuo)

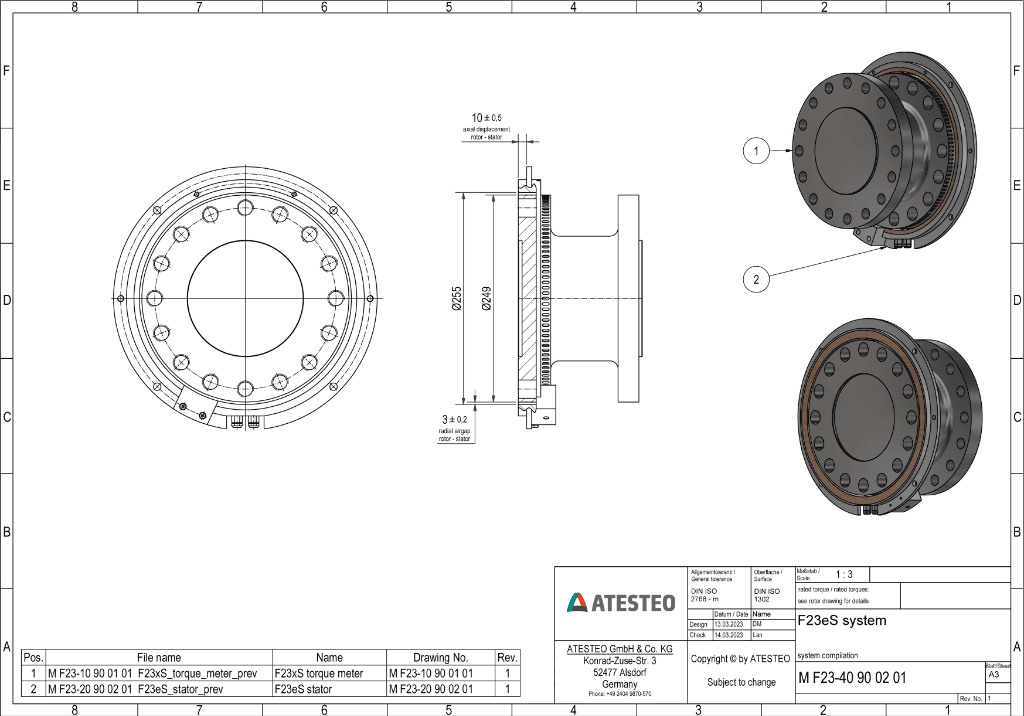

Diámetro Concentricidad PCD	Brida ISO 218.0 mm (Rotor Exterior 249mm, Tornillos)
Densidad de Inercia Estructural	0.1485 kgm² (Balance Estabilizador a Alta Velocidad)
Precisión Metrológica Global	≤ ±0.05% (Inmune a Picos dV/dt de Alto Voltaje)
Tecnología de Transferencia	Telemetría Óptica Lumínica (Separación Galvánica Completa)
Resiliencia frente Inversores	Aislamiento EMI Extremo sobre Banco de Propulsión Eléctrica
Ancho de Banda Señal Analógica	80 kHz Base (Sección Cruzada Optimizada Dinámica)
Tolerancia Ambiental Eterna	10…70 °C (Desvío Operativo Termal Cero en la Señal)
