Sensor de ángulo sin contacto RFC-4800 SSI
- Fabricante: Novotechnik
- Categoría: Desplazamiento, Encoder, Encoder Absoluto, Encoder Absoluto Monovuelta, Encoder Magnético Absoluto, Sensor desplazamiento angular, SENSORES

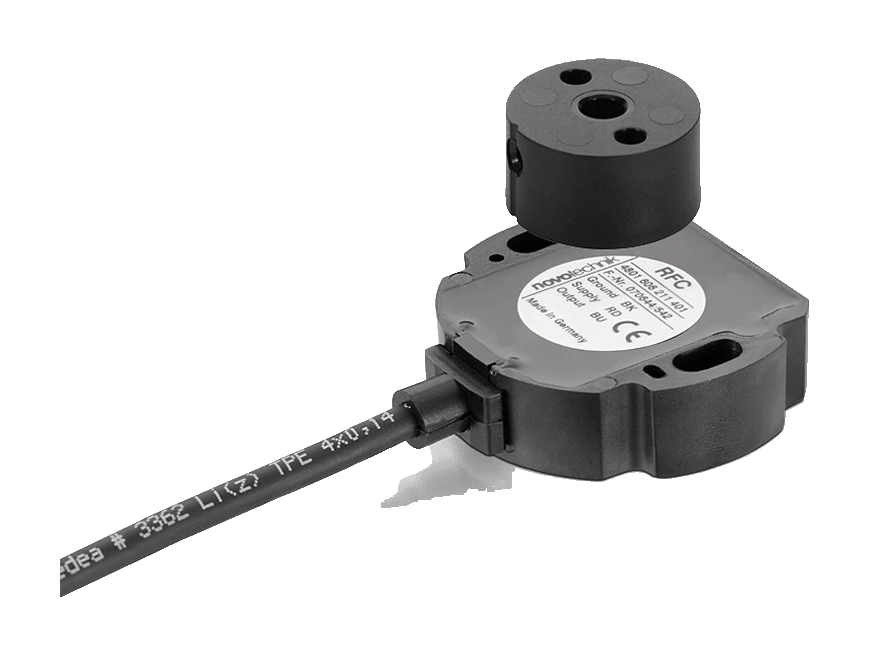

Sensor de ángulo sin contacto RFC-4800 SSI de Novotechnik. Sensor de ángulo Hall sin contacto de 360°, en dos piezas; artículo de proyecto.
El diseño en dos piezas, formado por el sensor y un marcador de posición magnético, da una gran flexibilidad de montaje. Al no haber eje ni rodamiento, el montaje es mucho menos sensible a las tolerancias axiales y radiales de la aplicación y los acoplamientos separados no hacen falta. La medida puede hacerse a través de cualquier material no ferromagnético. La electrónica, totalmente encapsulada, es adecuada para entornos agresivos.
Puntos clave
- Tecnología Hall sin contacto, rango eléctrico de 360°
- Diseño en 2 piezas, desacopladas mecánicamente
- Sin desgaste
- Clase de protección alta: IP67, IP68, IP69
- Resolución de 12 bits
- Para velocidades de giro altas, de hasta 30000 rpm
- Artículo de proyecto
Preguntas Frecuentes Técnicas
¿Qué se puede conectar al sensor de ángulo sin contacto RFC-4800 SSI?
Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik y conectores M12 EEM-33-86, EEM-33-90 y EEM-33-92.
¿Cómo se pide el sensor de ángulo sin contacto RFC-4800 SSI?
El código de pedido tiene 6 casillas: versión mecánica, interfaz digital, resolución, interfaz, parámetros y conexión. Por ejemplo, RFC-4802-212-441-432 es la versión con montaje con agujero redondo, interfaz digital, 12 bits, SSI con Ub = 24 VDC y característica creciente en sentido horario, y cable de 8 polos apantallado de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo sin contacto RFC-4800 SSI?
Temperatura de trabajo: -25 … +85 °C (conector M12), -40 … +85 °C. Protección: IP67 (conector M12), IP67 / IP68 / IP69.
Propiedades
| Característica | Especificación |
|---|---|
| Medida e interfaz | |
| Rango de medida | 360° |
| Protocolo | SSI de 13 bits (12 bits de datos + 1 bit de stop) |
| Codificación | Gray |
| Entradas | Compatibles con RS-422; líneas CLK aisladas galvánicamente por optoacoplador |
| Tiempo de monoflop ™ | 16 µs |
| Frecuencia de actualización (interna) | 2000 kHz |
| Resolución | 12 bits |
| Velocidad máx. de trabajo del marcador de posición | 30000 rpm, mayores a petición |
| Frecuencia de reloj máx. | 1 MHz |
| Linealidad independiente | típ. ±0,5 % FS |
| Repetibilidad | ≤ ±0,2° |
| Histéresis | ≤ ±0,7° (menor histéresis bajo pedido) |
| Error de temperatura | ±0,375 % FS |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 5 VDC (4,5 … 5,5 VDC) o 24 VDC (18 … 30 VDC) |
| Consumo de corriente sin carga | 5 VDC: típ. 27 mA; 24 VDC: típ. 10 mA |
| Protección contra inversión de polaridad | Sí (líneas de alimentación) |
| Protección contra cortocircuito | 5 VDC: sí (todas las salidas frente a GND y a la tensión de alimentación); 24 VDC: sí (todas las salidas frente a GND) |
| Carga óhmica en las salidas | ≥ 120 Ω |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Compatibilidad electromagnética | |
| EN 61000-4-2 ESD (descarga por contacto/aire) | 4 kV, 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 10 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 1 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 61000-4-8 Campos magnéticos | 30 A/m |
| EN 55016-2-3 Perturbaciones radiadas | Zona industrial y residencial |
| Condiciones ambientales | |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP67 (conector M12), IP67 / IP68 / IP69 |
| Temperatura de trabajo | -25 … +85 °C (conector M12), -40 … +85 °C |
| Vida | Mecánicamente ilimitada |
| MTTF (IEC 60050) | 1476 años (5 VDC) o 1111 años (24 VDC) |
| Datos mecánicos | |
| Carcasa | Plástico resistente a la temperatura |
| Fijación | 2 tornillos de cabeza cilíndrica M4x20 (incluidos en el suministro) |
| Recorrido mecánico | Continuo |
| Velocidad máx. de trabajo | Mecánicamente ilimitada |
| Peso (sin conexión) | aprox. 50 g |
| Conexión eléctrica | Conector M12x1 codificación A con cable de L = 0,15 m / cable 4x 2x 0,25 mm² (AWG 24), TPE, apantallado |
| Opción | Significado |
|---|---|
| Ejemplo: RFC-4802-212-441-432 = montaje con agujero redondo, interfaz digital, 12 bits, SSI con Ub = 24 VDC y característica creciente en sentido horario, y cable de 8 polos apantallado de 1 m. | |
| 1 · Versión mecánica | |
| 4801 | Montaje con agujero alargado |
| 4802 | Montaje con agujero redondo |
| 2-4 · interfaz, resolución, interfaz de bus | |
| 2 | Interfaz: Interfaz digital |
| 12 | Resolución: 12 bits (otras resoluciones, bajo pedido) |
| 4 | Interfaz de bus: SSI (Synchronous-Serial Interface) |
| 5 · Parámetros de interfaz | |
| 11 | Ub = 5 VDC, característica creciente en sentido horario |
| 12 | Ub = 5 VDC, característica creciente en sentido antihorario |
| 41 | Ub = 24 VDC, característica creciente en sentido horario |
| 42 | Ub = 24 VDC, característica creciente en sentido antihorario |
| 6 · Conexión eléctrica | |
| 432 | Cable de 8 polos, apantallado, L = 1 m |
| 436 | Cable de 8 polos, apantallado, L = 3 m |
| 440 | Cable de 8 polos, apantallado, L = 5 m |
| 450 | Cable de 8 polos, apantallado, L = 10 m |
| 531 | Conector M12x1 de 8 pines con cable apantallado, L = 0,15 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
