Potenciómetro Lineal RPF
- Fabricante: ELCIS Encoder
- Categoría: Desplazamiento, Potenciómetro Lineal, SENSORES, Sensores lineales potenciométricos, Transductores Lineales

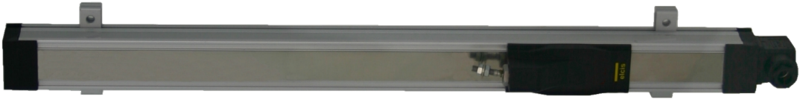

El potenciómetro lineal RPF es un sensor absoluto (analógico) caracterizado por la ausencia de eje (mod. RPC) y con longitud mínima de instalación. Aplicaciones indicadas por el fabricante: cilindros hidráulicos y neumáticos, moldeo de plástico, embalaje, máquinas textiles, etc.
El cursor tiene un rodamiento de bolas que reduce los efectos de la desalineación con la parte accionadora.
Se suministra en carreras de 50 mm a 1000 mm, con valores resistivos de 5 kOhm o 10 kOhm y linealidad < ±0,07 % (0,05 % desde 425 mm). Se conecta mediante conector orientable DIN 43650 IP65-ISO 4400. Debe utilizarse como divisor de tensión con una corriente máxima de 1 µA en el contacto del cursor; si el sistema conectado a continuación requiere más corriente, será necesario un circuito adicional. Peso de 521 a 1693 g según la carrera; la tabla de carreras útiles y longitudes totales, y el código de pedido, figuran en la ficha técnica (otras longitudes bajo pedido). Disponible en guemisa.es.
- Estructura sin eje con longitud mínima de instalación.
- Cursor deslizante con rodamiento de bolas que reduce los efectos de la desalineación.
- Velocidad de operación máx. 10 m/s y vida útil de más de 100 × 10⁶ ciclos.
- Elemento resistivo de plástico conductor con resolución infinita y linealidad < ±0,07 % (0,05 % desde 425 mm).
- Conector orientable DIN 43650 IP65-ISO 4400.
Preguntas Frecuentes Técnicas
¿Qué diferencia técnica presenta el modelo RPF frente a otros modelos con eje?
Se caracteriza por la ausencia de eje (mod. RPC) y por su longitud mínima de instalación.
¿Cómo actúa el cursor del RPF ante la desalineación?

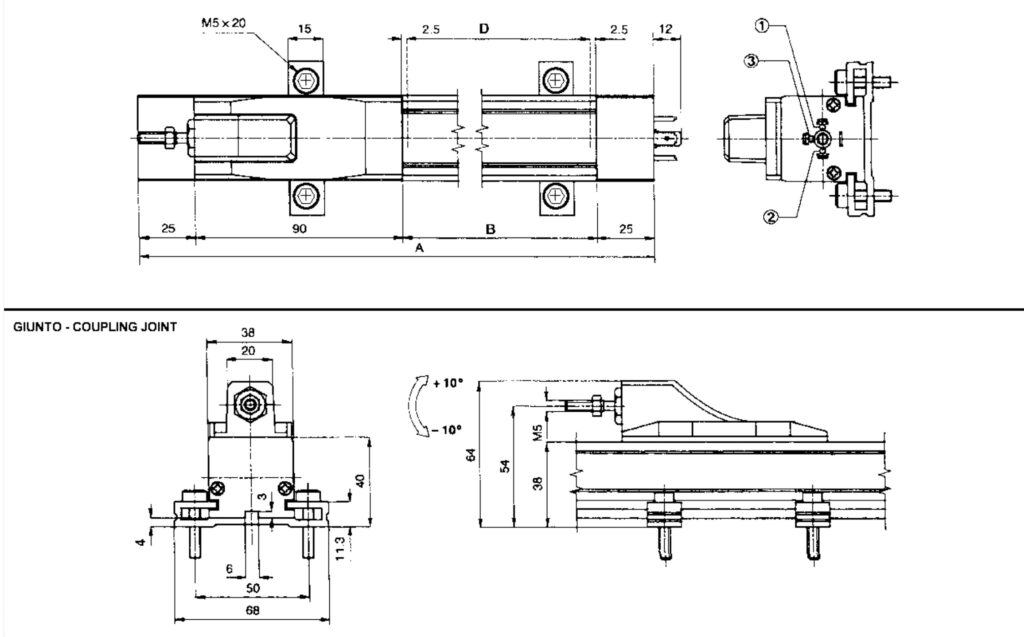

El cursor tiene un rodamiento de bolas que reduce los efectos de la desalineación con la parte accionadora. El plano muestra la junta de acoplamiento con un recorrido angular de +10° / -10°.
¿Qué carreras y resistencias cubre la serie RPF?
Cubre carreras de 50 mm a 1000 mm, con 5 kOhm hasta 600 mm y 10 kOhm desde 750 mm.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera estándar | 50 a 1000 mm (ver ficha técnica) |
| Fijación y acoplamiento | Pies metálicos móviles · Cursor con rodamiento de bolas |
| Peso | 521 a 1693 g (ver ficha técnica) |
| Eléctrica | |
| Elemento resistivo | Plástico conductor |
| Linealidad | < ± 0,07 % (ver ficha técnica) |
| Resolución y repetibilidad | Infinita · < ± 0,013 mm |
| Alimentación y consumo | 60 V máx. · 3 W a 10 W |
| Corrientes máx. | Cursor ≤ 1 mA (rec. < 1 µA) · Resistencia ≤ 10 mA |
| Aislamiento y regularidad | Corriente residual < 5 µA a 500 V (1 min) · Regularidad de salida < ± 0,1 % contra la tensión de entrada |
| Protección y entorno | |
| Protección | IP50 estándar |
| Velocidad de operación máx. | 10 m/s |
| Impacto y vibración | 10 G · 40 G |
| Vida útil | > 100 × 10⁶ ciclos |
| Otras características | |
| Fuerza de arranque | ≤ 2 N estándar |
| Conexión eléctrica | Conector orientable DIN 43650 IP65-ISO 4400 |
