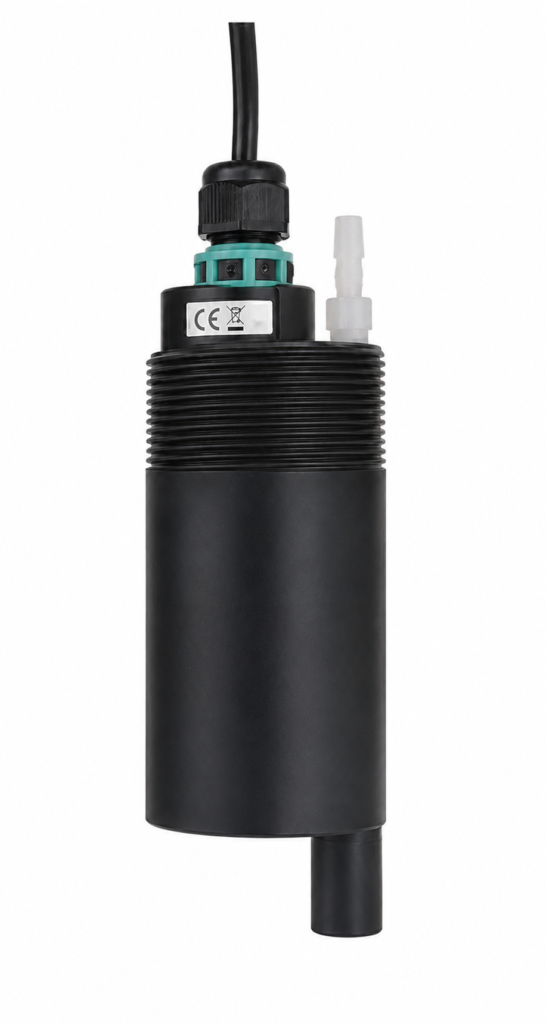

Sensor de turbidez sumergible TU8325 B&C Electronics
- Fabricante: B&C Electronics
El sensor de turbidez sumergible TU8325 de B&C Electronics está diseñado para la medición continua de baja turbidez en agua potable, tratamiento de aguas y procesos industriales. La medición se realiza mediante método nefelométrico conforme a las normas ISO 7027 y EN 27027, utilizando luz infrarroja y detección de luz dispersa a 90°.
A diferencia de las sondas de turbidez para instalación en línea, el TU8325 está especialmente diseñado para aplicaciones sumergidas en depósitos, canales, tanques, cámaras de medida o instalaciones donde se requiere una medición directa sobre el líquido de proceso.
La sonda incorpora un sistema de autolimpieza mediante aire comprimido, formado por una boquilla integrada que dirige un chorro de aire sobre la zona óptica del sensor. Este sistema ayuda a reducir la acumulación de incrustaciones, sólidos y depósitos orgánicos sobre las lentes, mejorando la estabilidad de medida en aplicaciones de monitorización continua.
El TU8325 permite seleccionar diferentes escalas de turbidez hasta 400 NTU, con resolución de hasta 0,001 NTU en el rango bajo. La medición por infrarrojo minimiza la influencia del color de la muestra, ofreciendo lecturas estables y repetibles en aplicaciones de baja turbidez.
El sensor dispone de salida analógica 4…20 mA aislada y comunicación digital RS485 mediante protocolos Modbus RTU y B&C ASCII, facilitando su integración en PLC, SCADA, registradores de datos y sistemas de monitorización industrial.
Además de la medición de turbidez, la sonda incorpora compensación interna de temperatura y funciones de autodiagnóstico mediante señal de verificación óptica. Esta función permite supervisar el estado de la lente y detectar condiciones como ensuciamiento, celda seca, falta de contacto con la muestra o exceso de luz externa.
El TU8325 está indicado para aplicaciones de agua potable, ETAP, EDAR, tratamiento de aguas industriales, control de filtración, depósitos de proceso y sistemas de monitorización continua donde se requiere una sonda robusta, sumergible y con limpieza automática.
Para una instalación correcta, la sonda debe sumergirse preferentemente con una inclinación que favorezca la acción de limpieza del aire ascendente. El sistema requiere aire limpio a una presión máxima de 3 bar. El tiempo típico de limpieza es de aproximadamente 15 segundos, con una frecuencia orientativa de dos ciclos diarios, aunque estos valores dependen de la aplicación y de la carga de sólidos del proceso.
Gracias a su cuerpo en PVC, protección IP68, rosca 2″ NPT y diseño industrial para funcionamiento continuo, el TU8325 constituye una solución robusta para medición de turbidez sumergible en instalaciones de agua y procesos industriales.
Propiedades
| Modelo | TU8325 |
|---|---|
| Fabricante | B&C Electronics |
| Tipo de equipo | Sonda de turbidez sumergible con autolimpieza |
| Principio de medición | Método nefelométrico mediante difusión de luz a 90° |
| Normativa | ISO 7027 / EN 27027 |
| Aplicación principal | Medición continua de turbidez en depósitos, canales y procesos sumergidos |
| Aplicaciones | Agua potable, ETAP, EDAR, tratamiento de aguas, filtración y monitorización de calidad del agua |
| Rangos configurables | 0,000…4,000 NTU / 0,00…40,00 NTU / 0,0…400,0 NTU |
| Resolución | 0,001 NTU / 0,01 NTU / 0,1 NTU según escala seleccionada |
| Ciclo de medición | 2 segundos |
| Fuente de luz | LED infrarrojo |
| Detector | Fotodiodo para medición de turbidez y fotodiodo para señal de verificación |
| Salida analógica | 4…20 mA aislada galvánicamente |
| Comunicación digital | RS485 con Modbus RTU y protocolo B&C ASCII |
| Funciones Modbus | 03, 06 y 16 |
| Velocidad de comunicación | 2400 / 4800 / 9600 / 19200 baudios |
| Filtro digital | Tiempo de respuesta configurable de 2…220 s |
| Compensación de temperatura | Sensor RTD Pt100 incorporado |
| Diagnóstico óptico | Señal de verificación para detección de suciedad, celda seca o luz externa elevada |
| Alimentación | 9…36 Vcc |
| Protección | IP68 |
| Material del cuerpo | PVC |
| Temperatura de funcionamiento | -5…+50 °C |
| Presión de funcionamiento | 0…6 bar a 25 °C / 0…3 bar a 50 °C |
| Diámetro | 60 mm |
| Longitud | 165 mm |
| Rosca | 2″ NPT |
| Autolimpieza | Boquilla incorporada para aire comprimido |
| Conexión de aire | 1/4″ interno, 3/8″ externo |
| Presión de aire de limpieza | 3 bar, máximo 10 segundos por ciclo |
| Cable | 5 x 0,25 mm², longitud 10 m, revestimiento PVC |
| Peso | 420 g cuerpo + 640 g cable |
| Accesorios compatibles | Adaptador 0012.450043, montaje giratorio 0012.000624 y tubería de PVC 0012.440040 |
