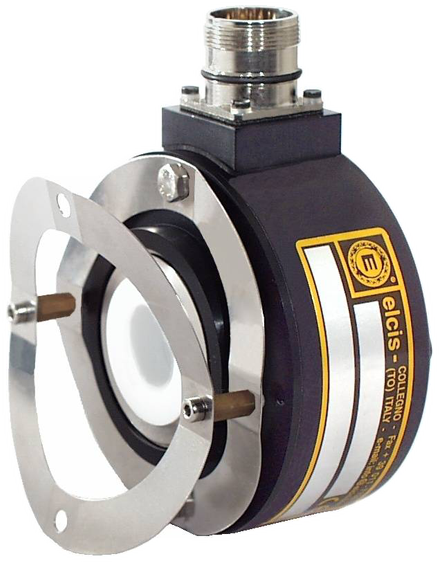

Encoder Incremental para Motores I/90CBA
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental para Motores, SENSORES
El Encoder I/90CBA resuelve la necesidad de retroalimentación precisa en entornos industriales exigentes donde los sensores convencionales fallan por vibración o carga axial. Su diseño robusto garantiza estabilidad mecánica y eléctrica bajo condiciones severas, eliminando fallos intermitentes en sistemas de control críticos que requieren fiabilidad absoluta sin mantenimiento frecuente.
La solución técnica integra rodamientos de bolas con vida útil superior a 1.5×10^9 revoluciones y un eje de acero inoxidable Ø10mm soportando hasta 10kg de carga radial. El sensor LED garantiza una vida operativa de más de 100.000 horas, asegurando la continuidad del proceso de medición con una resolución configurable entre 1 y 25000 pulsos por revolución sin degradación de señal.
Construido en aluminio anodizado, soporta impactos de 50G y vibraciones de 12G hasta 2000Hz, operando entre -30°C (almacenaje) y 70°C (funcionamiento). Su carcasa hermética protege la electrónica interna contra polvo y humedad en maquinaria pesada. Disponible en guemisa.es.
- Rodamientos de bolas con vida útil superior a 1.5×10^9 revoluciones garantizan durabilidad extrema.
- Eje de acero inoxidable Ø10mm soporta hasta 10kg de carga radial y axial simultánea.
- Protección IP65 en salida y grado superior en eje permite instalación en entornos hostiles.
- Fuente LED con vida operativa mínima de 100.000 horas asegura mantenimiento cero por años.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el I/90CBA del modelo I/E6?
El I/90CBA pertenece a la serie para motores con carcasa anodizada y rodamientos de alta carga (10kg), mientras que el I/E6 suele orientarse a aplicaciones más ligeras. La resolución máxima en el 90CBA alcanza 25000 pulsos por revolución, ofreciendo mayor precisión en sistemas servo-montados pesados comparado con versiones estándar de la familia I.
¿Qué precauciones de alineación requiere el eje del I/90CBA?
El eje Ø10mm debe estar perfectamente centrado para evitar cargas axiales excesivas que comprometan los rodamientos. Se recomienda usar acoples flexibles y asegurar que la carga radial no supere los 10kg, verificando siempre la dirección de rotación CW según la flecha en el datasheet para mantener la integridad del disco óptico.
¿Qué conectores y opciones de salida están disponibles para el I/90CBA?
El modelo admite múltiples configuraciones de salida como NPN, PNP o Push-Pull a través de conectores terminales o cableado directo. Existen opciones adicionales como alimentación dual (5V/24V) o protección IP66 mediante sellado de rodamientos, consultando la lista de códigos en la página 2 del datasheet original para cada variante específica.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo Sensor | Incremental (Opto) |
| Aplicación Principal | Motores y Servo-Mount |
| Alimentación Estándar | 5V ±5% |
| Eje | Ø10mm Acero Inoxidable |
| Peso | 600 g |
| Carga Radial/Máxima | 10 kg |
| Protección Salida (IP) | IP65 |
| Protección Eje (IP) | >65 (Sellado 66) |
| RPM Máximas Continuas | 3000 rpm |
| Par de Arranque Mínimo | 18 gcm |
| Vida Rodamientos | 1,5 x 10^9 revoluciones |
| Resistencia Impactos | 50 G x 11ms |
| Resistencia Vibración | 12 G (10 ÷ 2000 Hz) |
| Temperatura Operación | 0 ÷ 70 °C |
| Pulso por Revolución | 1 ÷ 25000 |
