Codificador incremental para motores I/72E
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental para motores, SENSORES

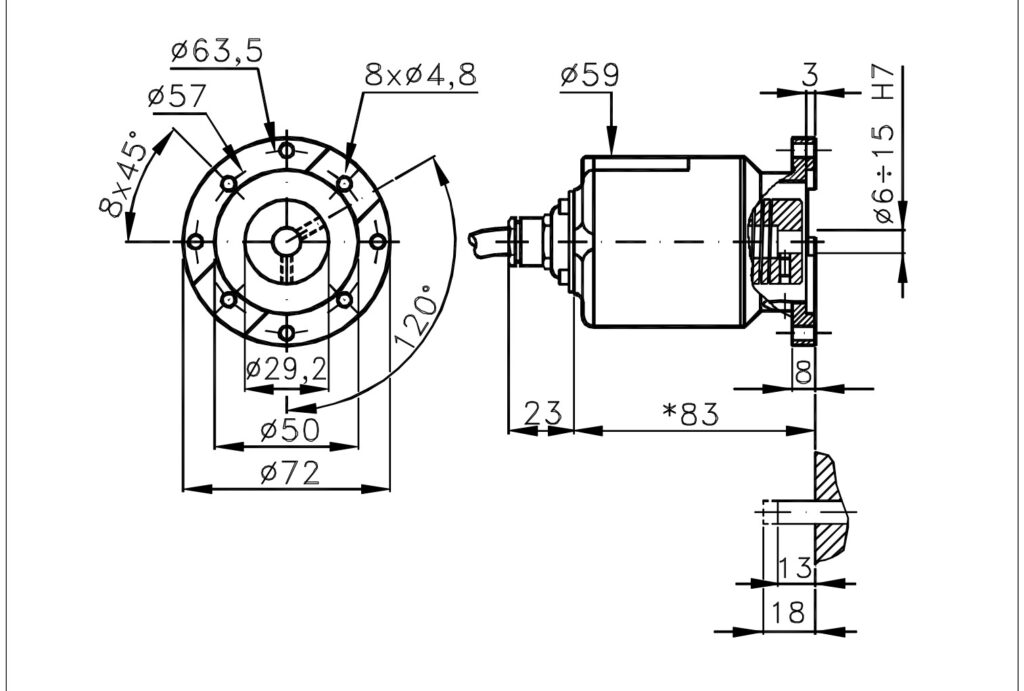

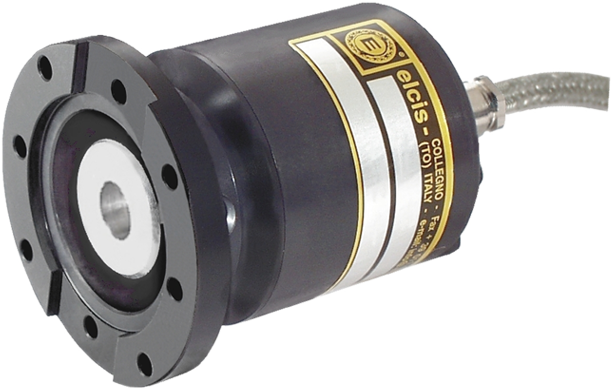

El ELCIS 72E (I/72E) es un encoder incremental con brida estandarizada Ø72 mm, acoplamiento helicoidal interno y de 1 a 25000 impulsos por vuelta. Está preparado para su instalación en motores.
A compensación máxima de acoplamento é de ±0,25 mm axial, ±0,05 mm radial e ±2° angular. O eixe oco está feito de Ergal, de Ø6 a Ø15 mm, cunha base de aluminio anodizado, unha tapa Valox 420 e pesa 400 g.
Da de 1 a 25000 impulsos por vuelta con frecuencia máx. de 100 kHz (300 kHz opcional), alimentación de 5 a 30 V según versión e IP64 en el lado del eje (IP66 con rodamiento sellado); el IP del lado de salida depende de la conexión.
- Acoplamento helicoidal internoCompensación axial máxima ±0,25 mm, radial ±0,05 mm, angular ±2°.
- Eixo oco en ergalØ6, Ø8, Ø10, Ø12 ou Ø15 mm (Ø n baixo petición).
- Electrónica de saídaNPN, PNP, push-pull, controlador de liña, TTL, discriminador e sinusoidal de 1 Vpp.
- ConexiónsCable CW de 1 m (IP65), conectores de 4 a 12 polos (IP63 a IP67) e conector de extremo de cable, con saída axial ou radial.
Preguntas técnicas frecuentes
Canto compensa o acoplamento do codificador I/72E?
Compensación máxima de acoplamento: axial ±0,25 mm, radial ±0,05 mm e angular ±2°.
De que material está feito o eixe do I/72E?
Eixo oco en ergal, en Ø6, Ø8, Ø10, Ø12 ou Ø15 mm (Ø n baixo petición).
Que resolucións acepta?
De 1 a 25000 pulsos por revolución, cunha frecuencia máxima de 100 kHz (300 kHz coa opción W).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 400 g |
| Eixo | Eje hueco Ø 6÷15 mm en Ergal (personalizable bajo pedido) |
| carga axial/radial máxima. | 6 kg |
| Vida útil do rodamento | 1,5 × 10⁹ revolucións |
| Eléctrico | |
| Protección do lado de saída | Segundo a conexión: IP63 a IP67 |
| Alimentación | 5÷30 Vcc segundo a versión |
| Consumo máximo. | 120 mA estándar / 180 mA line driver (personalizable bajo pedido) |
| Impulsos por volta | 1 a 25000 |
| Frecuencia máxima. | 100 kHz (300 kHz opcional) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP64 / IP66 selado |
| RPM continuas máximas | 6000 rpm estándar / 3000 rpm selado (intermitente: +30 %) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10 ÷ 2000 Hz) |
| Temperatura de traballo | 0 ÷ +70 °C (personalizable baixo petición) |
| Temperatura de almacenamento | -30 ÷ +85 °C |
| Referencia | Configuración |
|---|---|
| I/Z72E12-2500-824-B-B-CW-R-01IZ72E122500824BBCWR01 | rodamiento de bolas sellado · eje Ø 12 mm · 2500 impulsos/vuelta · 8 ÷ 24 V · bidireccional · Push-pull pro · Cable axial o radial (1 m, IP65) · salida radial |
