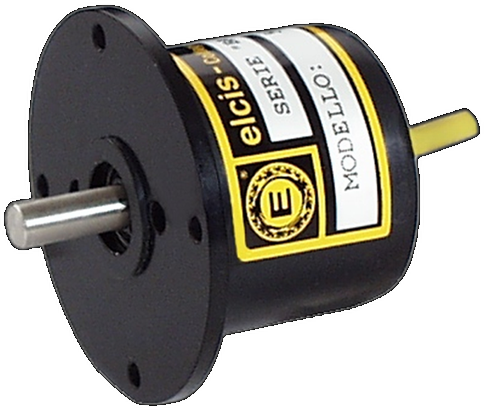

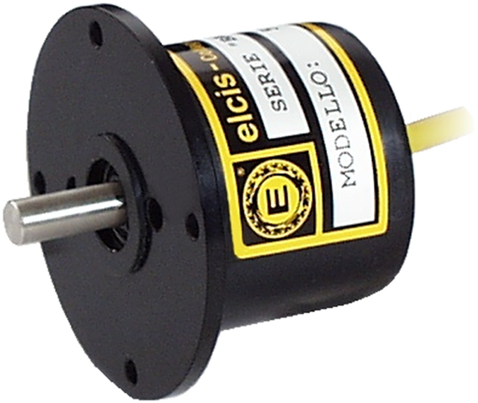

Encoder Incremental Low Cost I/56E
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Low Cost, SENSORES

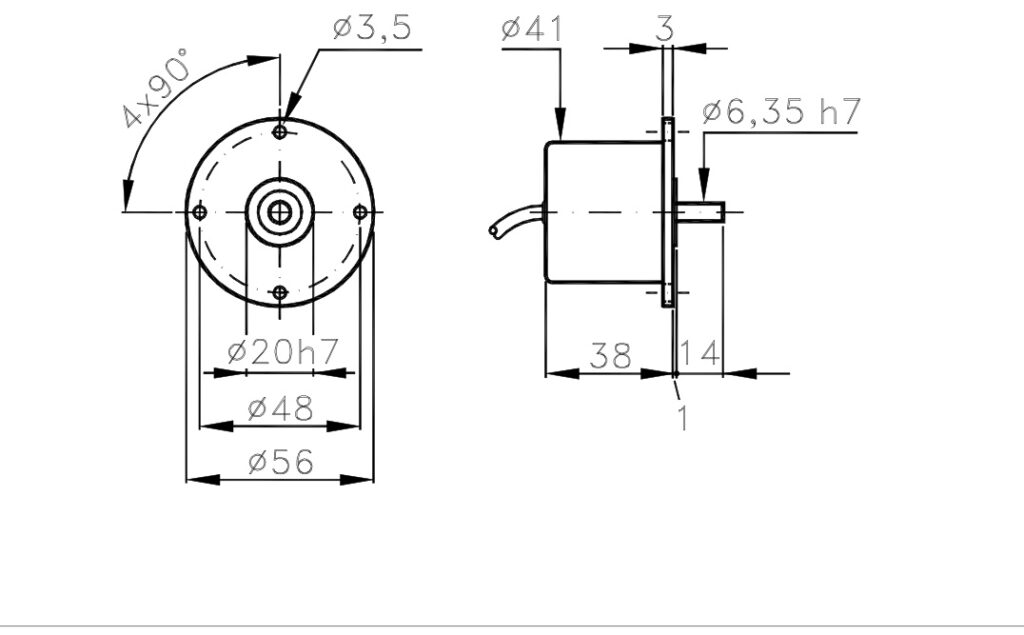

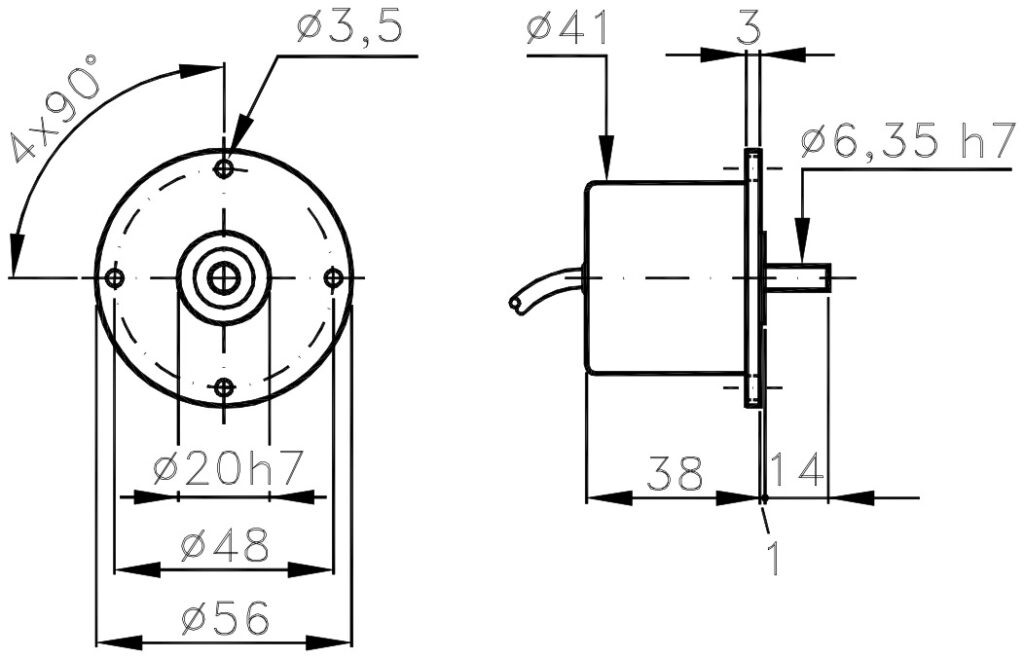

El ELCIS 56E (I/56E) es un encoder incremental con brida de Ø56 mm y cuerpo de Ø41 mm según plano. Tiene base y tapa de aluminio anodizado, eje macizo de acero inoxidable Ø6,35 h7, centrado frontal de Ø20 h7 y cuatro taladros de Ø3,5 mm a 90° sobre Ø48 mm, con un peso de 180 g. Proporciona de 1 a 600 impulsos por vuelta con frecuencia máx. de 40 kHz (75 kHz opcional), alimentación de 5÷30 V y electrónicas NPN, PNP, push-pull, driver 26LS31 y TTL 7404, con salida axial o radial por cable CV (1 m) o conectores en extremo de cable. MTTFd alto (según UNI EN ISO 13849-1).
Tiene base y tapa de aluminio anodizado, eje macizo de acero inoxidable de Ø6,35 h7, centrado frontal de Ø20 h7 y cuatro taladros de Ø3,5 mm a 90° sobre Ø48 mm, con un peso de 180 g.
Proporciona de 1 a 600 impulsos por vuelta con frecuencia máx. de 40 kHz (75 kHz opcional), alimentación de 5÷30 V y electrónicas NPN, PNP, push-pull, driver 26LS31 y TTL 7404, con salida axial o radial por cable CV (1 m) o conectores en extremo de cable. MTTFd alto (según UNI EN ISO 13849-1).
- Brida Ø56 mm: cuerpo Ø41 mm, base y tapa de aluminio anodizado.
- Eje de acero inoxidable: eje macizo de Ø6,35 h7 con centrado frontal de Ø20 h7.
- Fijación frontal: cuatro taladros de Ø3,5 mm a 90° sobre Ø48 mm.
- Rodamientos sellados opcionales (Z): IP64 en el lado del eje, IP66 con la opción Z.
Preguntas Frecuentes Técnicas
¿Qué características mecánicas definen al encoder I/56E?
Brida de Ø56 mm (cuerpo Ø41 mm), base y tapa de aluminio anodizado, peso de 180 g y eje de acero inoxidable de Ø6,35 h7.
¿Qué opciones de fijación y centrado incorpora el modelo 56E?
Dispone de un centrado frontal de Ø20 h7 y cuatro taladros de Ø3,5 mm a 90° sobre un diámetro de Ø48 mm.
¿Qué grados de protección IP están disponibles para el eje?
IP64 en versión estándar y IP66 con rodamientos sellados (opción Z).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carcasa | Brida Ø56 mm, cuerpo Ø41 mm; aluminio anodizado (personalizable bajo pedido) |
| Peso | 180 g |
| Eje | Ø6,35 h7 acero inoxidable (personalizable bajo pedido) |
| Carga radial/axial máx. | 1 kg |
| Eléctrica | |
| Protección lado salida | Según conexión: IP00 (bornes) o IP65 (cable, conectores) |
| Alimentación | 5÷30 V |
| Consumo máx. | 120 mA (estándar) / 180 mA (line driver) (personalizable bajo pedido) |
| Impulsos por vuelta | 1 a 600 |
| Frecuencia máx. | 40 kHz (75 opción) |
| Electrónica | NPN, PNP, push-pull o line driver (según código) |
| Protección y entorno | |
| Protección lado eje | IP64 estándar (IP66 con rodamientos sellados Z) |
| RPM máx. continuas | 6000 rpm (estándar) / 3000 rpm (rodamientos sellados Z) (intermitentes: +30 %) |
| Resistencia a impactos | 50 G × 11 ms |
| Resistencia a vibración | 12 G (10 ÷ 2000 Hz) |
| Temp. operación | 0 … +70 °C (personalizable bajo pedido) |
