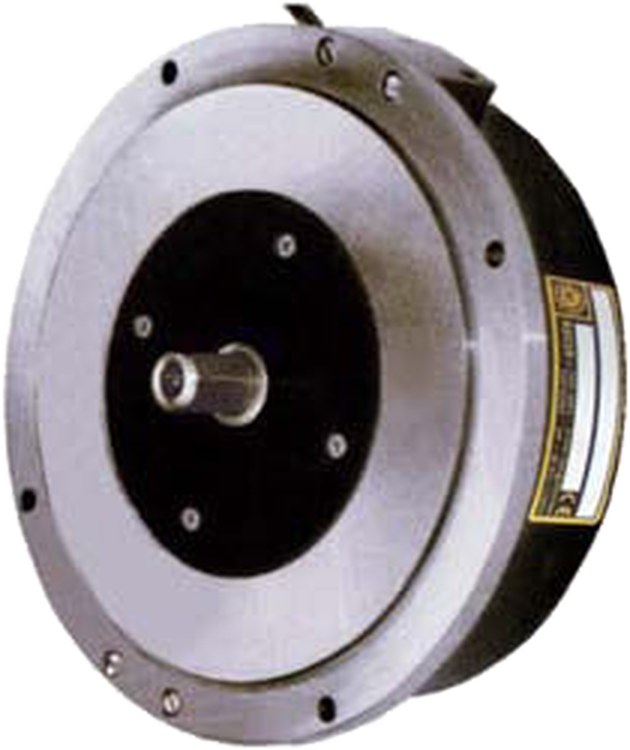

Encoder Incremental Alta Resolucion I/170D
- Fabricante: ELCIS Encoder
- Categoría: Encoder, Encoder Incremental, Encoder Incremental Alta Resolución, SENSORES
Los entornos industriales exigentes requieren sensores capaces de soportar vibraciones y cargas mecánicas severas sin perder la precisión en aplicaciones críticas como tablas divididas. El Encoder Incremental Alta Resolucion I/170D está diseñado para operar donde otros sensores fallan, ofreciendo una robustez estructural superior mediante materiales de alta resistencia.
La solución técnica integra una base y eje de acero inoxidable con rodamientos de vida útil extendida para garantizar estabilidad mecánica. La salida sinusoidal con tolerancia de fase ±15° permite una lectura precisa, mientras que el driver de línea 26LS31 asegura la integridad de la señal eléctrica bajo condiciones de carga pesada.
La construcción soporta temperaturas extremas desde -30 hasta 85 °C y resistencias a impactos de 30G, permitiendo su instalación en maquinaria pesada. Este Encoder Incremental Alta Resolucion I/170D es ideal para aplicaciones donde la fiabilidad es prioritaria, disponible en guemisa.es.
- Construcción robusta con base y eje de acero inoxidable para máxima durabilidad industrial.
- Vida útil del rodamiento superior a 1,5 mil millones de revoluciones garantizando mantenimiento prolongado.
- Resistencia a vibración de 10 G en el rango de 55 ÷ 2000 Hz para entornos hostiles.
- Salida sinusoidal con tolerancia entre fases ±15° y simetría precisa para control exacto.
Preguntas Frecuentes Técnicas
¿En qué se diferencia el modelo I/170D del encoder estándar de baja resolución?
El I/170D ofrece una resolución superior con hasta 900.000 pulsos por revolución y construcción en acero inoxidable, a diferencia de los modelos básicos que suelen usar aluminio o plástico. Además, su par de arranque es de 5000 gcm frente a valores menores en series estándar.
¿Qué precauciones de alineación requiere el eje del I/170D durante la instalación?
Dado que el eje es de acero inoxidable Ø14mm, es crucial evitar desalineaciones angulares para proteger los rodamientos diseñados para 1,5 x 10^9 vueltas. Se recomienda usar herramientas de precisión y respetar las tolerancias UNI ISO 2768-mk en la instalación del soporte.
¿Qué conectores y opciones de salida están disponibles para el I/170D?
El modelo admite múltiples configuraciones de conexión incluyendo bloques de terminales, conectores de cable (VH, VD) y adaptadores a medida. Las salidas incluyen Driver de línea 26LS31 y opciones sinusoidales con amplitud ajustable entre 0,6 y 1,2V para integración flexible en sistemas de control.
Propiedades
| Característica | Especificación |
|---|---|
| Tipo de Sensor | Incremental |
| Aplicación Principal | Tablas Divididas / Alta Precisión |
| Base | Acero Inoxidable |
| Tapa | Aluminio Anodizado |
| Peso | 3500 g |
| Eje | Acero Inoxidable Ø 14 mm |
| Máx. RPM Continuas | 300 rpm |
| Par de Arranque | 5000 gcm |
| Vida Rodamientos | 1,5 x 10^9 vueltas |
| Resistencia a Golpes | 30 G x 5ms |
| Resistencia a Vibración | 10 G (55 ÷ 2000 Hz) |
| Temp. Funcionamiento | 0 ÷ 70 °C |
| Nº de Impulsos/Rev | 18000÷900000 PPR |
| Frecuencia Máxima | 2200 kHz |
| Protección IP | IP65 |
