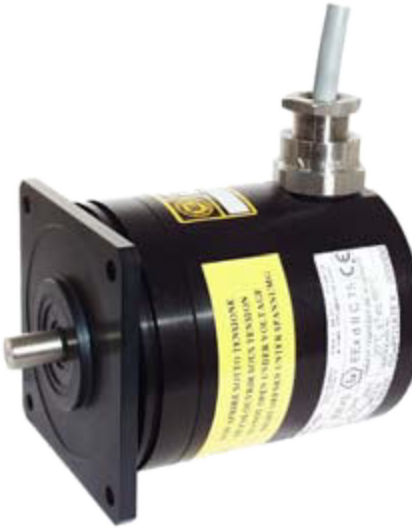

Encodeur absolu monotour antidéflagrant A/0Q80EXS
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur absolu ATEX, CAPTEURS
Encodeur absolu monotour 7-12 bits, antidéflagrant, certifié ISSeP, ATEX Ex d II C T6 selon les normes CENELEC, à bride carrée. Convient aux environnements de travail en atmosphères explosives (sauf grisou), avec marquages II 2 G Ex d IIC T6 Gb et D Ex tb IIIC T85°C Db IP6X.
Résolution jusqu'à 4096 pas par tour (12 bits) en Gray, Excess ou code personnalisé. Versions : Gray ou Excess parallèle (GP, EP), Gray ou Excess série (GS, ES, transmission RS422) et versions analogiques courant (A) ou tension (V), ces deux dernières uniquement disponibles avec une alimentation de 15 V ou 18–28 V et une résolution de 4096. Électronique : NPN à collecteur ouvert, NPN à collecteur ouvert + PTC, NPN à émetteur ouvert + PTC et push-pull en version parallèle ; SSI série ; analogique 4–20 mA et 0–10 V.
Boîtier en aluminium Ø80 mm avec bride carrée □80 et centrage Ø40 h7, arbre en acier inoxydable Ø10 h7, poids 1300 g. Connexion par câble IP66 de 1 m (CV1, CV7) ou connecteur d'extrémité de câble IP65 26 °C (VM5, TM5, uniquement hors atmosphères potentiellement explosives). Options : roulements étanches (Z), boîtier en acier inoxydable (N), tropicalisation (G) et options personnalisées (X). Disponible en guemisa.es.
- Marqué II 2 G Ex d IIC T6 Gb et D Ex tb IIIC T85°C Db IP6X, certificat ISSeP07ATEX018X.

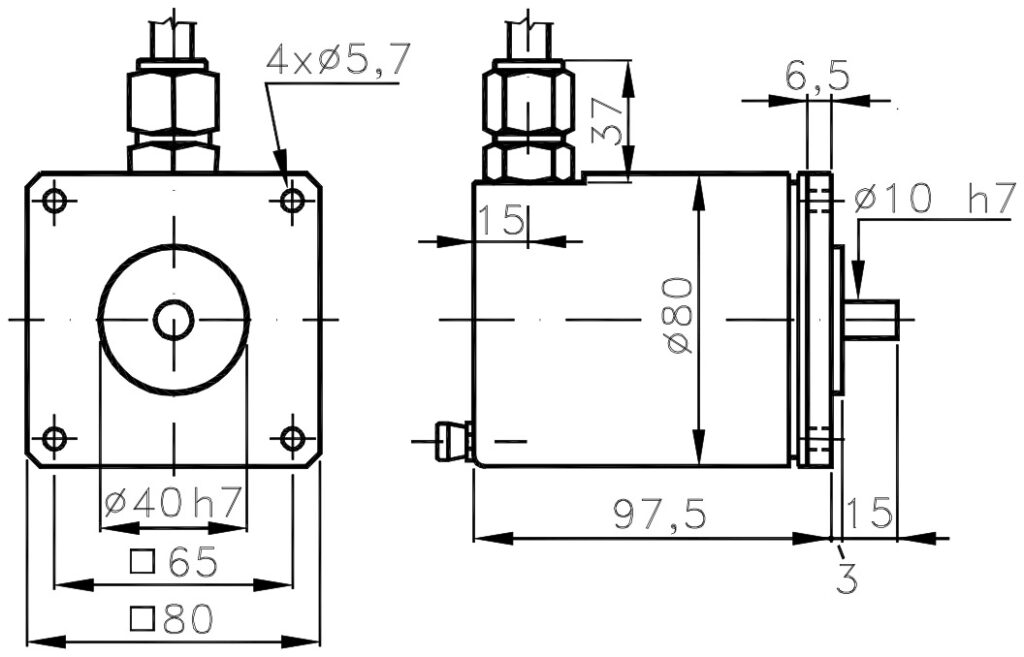

- bride carrée □80 avec centrage Ø40 h7 et 4 perceuses Ø5,7.
- Aller simple 7 à 12 bits, jusqu'à 4096 pas par tour.
- Sortie parallèle, Série SSI (RS422) soit analogique (cette dernière uniquement avec 15V ou 18-28V et une résolution de 4096).
- arbre en acier inoxydable Ø10 h7, charge radiale/axiale maximale. 10 kg.
Questions techniques fréquentes
Quelles sont les sorties et interfaces électroniques de l'encodeur monotour 0Q80EXS ?
Versions parallèles (GP, EP) avec électronique NPN à collecteur ouvert 10 mA, NPN à collecteur ouvert 10 mA + PTC, NPN à émetteur ouvert 10 mA + PTC ou push-pull 10 mA + PTC ; série SSI (GS, ES) avec transmission RS422 et horloge 125 kHz, uniquement avec code Gray ou Excess ; et analogique en courant (A) ou tension (V), uniquement avec alimentation 15 V ou 18÷28 V et résolution 4096.
Quels arbres, brides et alimentations supporte-t-il ?
Arbre en acier inoxydable Ø10 h7 et bride carrée □80 avec centrage Ø40 h7. Alimentation 5 V ±5 %, 15 V ±5 %, 8÷24 V ou 18÷28 V.
Quelles connexions et quel niveau de protection IP prend-il en charge ?
Câble IP66 de 1 m (CV1 et CV7 uniquement en version GP parallèle, EP) ou connecteur d'extrémité de câble IP65 26 °C (VM5) et connecteur étanche IP65 26 °C (TM5), ces deux derniers uniquement en dehors des atmosphères potentiellement explosives. Côté arbre : IP65 standard et IP66 avec roulements étanches (Z). Température ambiante T6 : -20 °C à +40 °C.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Ø80 mm, bride carrée □80, centrée Ø40 h7, 4 trous Ø5,7 |
| Poids | 1300 g |
| Axe | Ø10 h7 acier inoxydable |
| charge radiale/axiale maximale. | 10 kg |
| Électrique | |
| Protection côté sortie | Selon le raccordement : câble IP66, connecteur à l’extrémité IP65 du câble |
| Résolution maximale. | 4096 pas/tour (12 bits) ; un seul tour de 7 à 12 bits |
| Codes de sortie | Gris, Excédent, Personnalisé |
| Fréquence maximale. | 50 kHz (Horloge SSI : 125 kHz) |
| Alimentation | 5 V ±5 %, 15 V ±5 %, 8÷24 V, 18÷28 V |
| Consommation maximale. | 180 mA |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP65 · IP66 avec roulements étanches (Z) |
| régime maximal continu | 6000 standard · 3000 avec roulements étanches (Z) |
| résistance aux chocs et aux vibrations | 50 G (11 ms) · 12 G (10 ÷ 2000 Hz) |
| Température ambiante (T6) / stockage | -20 … +40 °C / -30 … +85 °C |
| Autres fonctionnalités | |
| Interfaces | Parallèle (GP, EP), série SSI (GS, ES ; uniquement avec code Gray ou Excess), analogique en courant (A) et en tension (V) (uniquement avec une alimentation de 15 V ou 18÷28 V et une résolution de 4096) |
