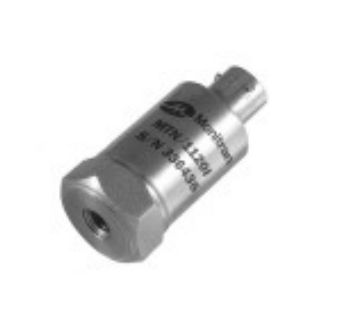

Acelerómetro Industrial Compacto MTN/1120
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, SENSORES
El acelerómetro industrial MTN/1120 es un transductor piezoeléctrico de tipo IEPE (Integrated Electronics Piezo-Electric) caracterizado por su diseño miniaturizado y baja masa (45 gramos). Esta reducción de dimensiones respecto a los modelos estándar permite su instalación en activos con restricciones severas de espacio y minimiza el efecto de carga de masa en estructuras ligeras, asegurando una captura de datos vibratorios más fiel a la dinámica real de la máquina.
Técnicamente, el sensor proporciona una salida de tensión nominal de 100mV/g con una respuesta en frecuencia lineal de 2 Hz a 10 kHz (±5%). Su arquitectura interna está protegida por una carcasa de acero inoxidable sellada bajo grado IP67, lo que permite su operación continua en entornos con presencia de aceites, humedad y polvo industrial. A diferencia de la serie 1100, el MTN/1120 utiliza un conector industrial de 3 pines tipo 62GB, lo que asegura una conexión mecánica de alta fiabilidad ante vibraciones de alta amplitud.
El dispositivo opera con una alimentación de corriente constante de entre 0.5 y 8mA, siendo compatible con la instrumentación industrial estándar y colectores de datos portátiles. Su diseño de entrada superior optimiza el tendido de cables en instalaciones verticales, mientras que su base no aislada (opción estándar) garantiza una transferencia mecánica directa, aunque requiere atención a los bucles de tierra en la instalación eléctrica de planta.
- Masa reducida de 45g para evitar la influencia del sensor en la medida.
- Dimensiones compactas (35mm de altura) para montaje en espacios restringidos.
- Salida IEPE de 100mV/g compatible con sistemas de protección industrial.
- Sellado IP67 y carcasa de acero inoxidable para máxima durabilidad ambiental.
Preguntas Frecuentes Técnicas
1. ¿Por qué utilizar un sensor ligero como el MTN/1120 en lugar del 1100?
El uso de sensores con baja masa es crítico en componentes mecánicos pequeños o estructuras delgadas. Un sensor pesado puede modificar la frecuencia de resonancia natural de la pieza que se mide (efecto de masa), falseando los resultados. El MTN/1120 mitiga este riesgo con su peso de solo 45 gramos.
2. ¿Qué tipo de cableado utiliza el conector 62GB de 3 pines?
El conector de 3 pines utiliza los pines A y B para la señal y el retorno común (0V), mientras que el pin C se mantiene habitualmente sin conexión o se utiliza para el blindaje en configuraciones específicas. Requiere un conector hembra tipo MTN/MH008 para garantizar la estanqueidad de la unión.
3. ¿Está disponible este modelo con salida lateral?
Sí, la serie cuenta con la variante MTN/1120SC (Side Entry) para aplicaciones donde la altura disponible sobre la máquina sea extremadamente limitada y el cable deba salir de forma perpendicular al eje de montaje del sensor.
Propiedades
| Característica | Especificación Técnica |
| Tecnología | IEPE (Corriente Constante) |
| Configuración Constructiva | Entrada Superior (Compacto) |
| Sensibilidad Nominal | 100 mV/g ±10% (@ 80Hz) |
| Respuesta en Frecuencia | 2 Hz a 10 kHz (±5%) / 0.8 Hz a 15 kHz (-3dB) |
| Rango Dinámico | ±80 g |
| Masa del Sensor | 45 gramos (Nominal) |
| Dimensiones Físicas | 35 mm (Altura) x 19 mm (Diámetro) |
| Temperatura de Operación | -55 °C hasta +140 °C |
| Grado de Protección | IP67 |
| Resonancia Montada | 20 kHz (Nominal) |
| Conector de Salida | 3-pin 62GB |
| Voltaje de Polarización DC | 12 V DC (Nominal) |
| Opciones de Montaje | M6, M8, 1/4″ UNF o Quick-Fit Female |
| Material del Cuerpo | Acero Inoxidable (Stainless Steel) |
| Aislamiento Eléctrico | Base no aislada (Aislamiento disponible opcional) |
