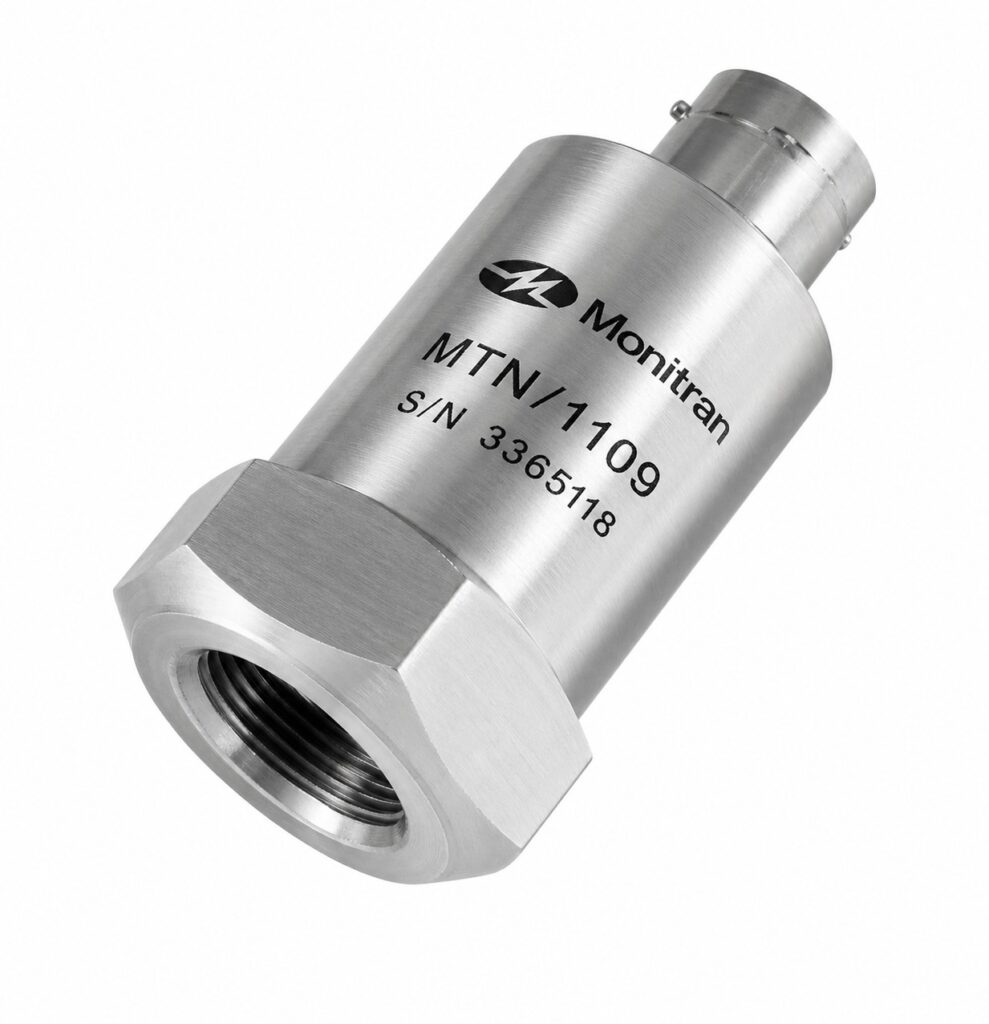

Acelerómetro Industrial MTN/1109
- Fabricante: Monitran
- Categoría: Acelerómetros y Sensores de Vibración, Amplificados, ATEX, SENSORES
La monitorización de vibraciones en sectores críticos como el petroquímico o el minero requiere instrumentación que se adapte a estándares de alimentación específicos. El acelerómetro industrial MTN/1109 destaca por su capacidad de operar con una alimentación negativa de -24VDC, proporcionando una señal de salida AC aislada que permite el análisis a largo plazo en activos de alta responsabilidad como turbinas, compresores y bombas de proceso.
Este sensor piezoeléctrico de corriente constante ofrece una respuesta en frecuencia optimizada desde los 2 Hz hasta los 8 kHz, cubriendo el espectro necesario para identificar desequilibrios, desalineaciones y fallos incipientes en rodamientos. Su diseño de entrada superior (top-entry) y su base aislada galvánicamente lo protegen contra interferencias eléctricas y bucles de tierra, asegurando que la señal transmitida al sistema de adquisición sea un reflejo fiel de la dinámica mecánica de la máquina.
Construido para soportar la agresión química y mecánica de entornos hostiles, el MTN/1109 cuenta con un cuerpo de acero inoxidable sellado herméticamente bajo el estándar IP67. Su amplio rango operativo de temperatura, que abarca desde los -55°C hasta los 140°C, garantiza un rendimiento estable en instalaciones sometidas a climas extremos o procesos de alta temperatura, permitiendo una integración segura y duradera en la infraestructura de mantenimiento predictivo de la planta.
- Alimentación negativa de -24VDC para compatibilidad con sistemas específicos.
- Resistencia térmica extrema operativa desde -55°C hasta 140°C.
- Construcción en acero inoxidable con grado de protección IP67.
- Base aislada galvánicamente para eliminar ruidos eléctricos de planta.
Preguntas Frecuentes Técnicas
1. ¿Por qué este modelo requiere alimentación negativa?
El MTN/1109 está diseñado para ser compatible con racks de monitorización y tarjetas de entrada de PLC que utilizan una arquitectura de alimentación de -24VDC, común en ciertas normativas de seguridad industrial y en sistemas que comparten infraestructura con sensores de proximidad Eddy Current.
2. ¿Cuál es el torque de montaje recomendado para este sensor?
Para asegurar una transmisión correcta de las vibraciones de alta frecuencia, el sensor debe montarse sobre una superficie plana y limpia con un torque de 8 Nm. Un ajuste inadecuado reducirá la frecuencia de resonancia montada, afectando la precisión en las lecturas de alta frecuencia.
3. ¿En qué se diferencia la versión MTN/1109IC?
La versión «IC» es la variante intrínsecamente segura, certificada bajo normativas ATEX e IECEx para operar en atmósferas explosivas. Es la opción necesaria para instalaciones en zonas clasificadas dentro de refinerías o plantas de procesamiento de gas.
Propiedades
| Característica | Especificación Técnica |
| Tipo de Sensor | Acelerómetro Piezoeléctrico (Corriente Constante) |
| Sensibilidades Disponibles | Configurable: 10, 30, 50 o 100mV/g ±10% |
| Versiones de la Serie | MTN/1109C (Cable integral), MTN/1109IC (ATEX/IECEx) |
| Respuesta en Frecuencia | 2 Hz a 8 kHz (±10%) |
| Resonancia Montada | 18 kHz (Nominal) |
| Rango de Temperatura | -55 °C hasta +140 °C |
| Alimentación Requerida | -24V DC (Negativa) |
| Tensión de Bias | -12V DC (Nominal) |
| Grado de Protección | IP67 |
| Material de la Carcasa | Acero Inoxidable |
| Aislamiento Eléctrico | Base Aislada |
| Rango Dinámico | ±80 g |
| Sensibilidad Transversal | Menos del 5% |
| Peso Nominal | 110 g |
| Torque de Montaje | 8 Nm |
| Tipo de Conexión | 3 hilos (Braid ETFE o Conector 62GB) |
