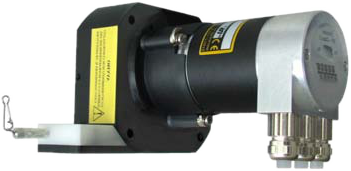

Transdutor de cable lineal F300C
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, SENSORES, Transdutor de cable lineal, Transdutores lineais
El ELCIS F300C es un transductor lineal por cable absoluto, con hilo de Ø 0,9 mm y salida CANopen, para medir desplazamientos lineales de hasta 3 metros.
A electrónica incorpora fotodiodos ASIC cunha fonte de luz LED de 100.000 horas de duración, un transceptor CAN (ISO 11898), indicación de estado con 2 LED e tecnoloxía SMD. Está protexido contra polaridade inversa e sobretensión, cun disco codificador irrompible e certificación EMC segundo as normas EN 50081-2 e EN 61000-6-2.
Codificador y mecánica IP64; el IP de la salida depende de la conexión: prensaestopas (3PG, 3PG-VA, 2M20) IP65, conectores redondos de 5 pines (1BW, 2BW) o conector de fibra óptica (1HW). Humedad del 98 % (sin presencia de líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,2 kg según la carrera.
- Carrera estándar máxima 3 metros e resolución de 0,1 milímetros calquera dos dous 1 milímetro.
- Interface CANopen calquera dos dous Fibra óptica CAN con parámetros programables (sentido de rotación, resolución, valor predefinido, levas, velocidade de transmisión e identificador CAN).
- Fío de aceiro inoxidable Ø 0,9 mm e a semivida de >10⁶ ciclos a 2 m/s.
- Erro máximo de linealidade de ±0,05 % fs., velocidade máxima de lectura de 4 m/s e aceleración máxima de 2,5 G.
- Codificador IP64; prensaestopas para cables IP65 (3PG, 3PG-VA, 2M20).
Preguntas técnicas frecuentes
Que interface de comunicación ten o transdutor F300C?
(C2) CANopen / CAN con transceptor CAN (ISO 11898) ou (CF) CAN de fibra óptica.
Que camiños profesionais e resolucións ofrece?
Carreira estándar máxima de 3 metros, con resolucións de 0,1 mm (código 100) e 1 mm (código 1000) e código de saída binaria.
Que nivel de protección e conexións ten?
Codificador e mecánica IP64; os prensaestopas 3PG, 3PG-VA e 2M20 son IP65 e están dispoñibles os conectores 1BW, 2BW e 1HW. A clasificación IP da toma depende da conexión.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera estándar máxima. | 3 metros |
| Carreira: fío de tracción | Ø 0,9 milímetros en aceiro inoxidable |
| Carreira: forzas no cable | Extracción 20 N · Retracción de 10 N |
| Carreira: velocidade/aceleración máxima. | 4 m/s / 2,5 G |
| Peso | 1,2 kg dependendo da carreira profesional |
| Eléctrico | |
| Resolución / Código de saída | 0,1 milímetros, 1 mm · Código binario |
| Erro máximo de linealidade. | ±0,05 % fs. |
| Alimentación e consumo máximo. | 10 ÷ 30 V CC · 2,5 W |
| Interface de saída | (C2) CANopen / CAN · Fibra óptica (CF) CAN |
| Protección e medio ambiente | |
| Esperanza media de vida | >10⁶ ciclos a 2 m/s |
| Resistencia a impactos/vibracións | 30 G (11 ms) / 10 G (10 ÷ 1000 Hz) |
| Grao de protección | Codificador e mecánica: IP64 · Prensaestopas: IP65 · Saída: segundo a conexión |
| Temperatura de funcionamento/almacenamento | -20 ÷ +70 °C / -40 ÷ +85 °C |
| Humidade | 98 % (sen presenza de líquido) |
