Transductor Lineal por Cable F300C
- Fabricant: Encodeur ELCIS
- Catégorie: Déplacement, CAPTEURS, Transducteur à câble linéaire, Transducteurs linéaires

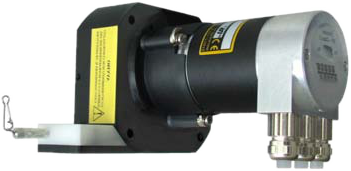

El F300C de ELCIS es un transductor lineal por cable absoluto, con hilo de Ø 0,9 mm y salida CANopen, para medir desplazamientos lineales de hasta 3 metros.
La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas, transceptor CAN (ISO 11898), indicación de estado con 2 LED y tecnología SMD. Protegido contra polaridad inversa y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2.
Codificador y mecánica IP64; el IP de la salida depende de la conexión: prensaestopas (3PG, 3PG-VA, 2M20) IP65, conectores redondos de 5 pines (1BW, 2BW) o conector de fibra óptica (1HW). Humedad del 98 % (sin presencia de líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,2 kg según la carrera. Disponible en guemisa.es.
- Carrera estándar máx. de 3 metros y resolución de 0,1 mm soit 1 mm.
- Interface CANopen soit Fibre optique CAN con parámetros programables (dirección de rotación, resolución, valor preestablecido, levas, velocidad de transmisión e identificador CAN).
- Hilo de acero inoxidable de Ø 0,9 mm y vida media de >10⁶ ciclos a 2 m/s.
- Error de linealidad máx. de ±0,05 % f.s., velocidad de lectura máx. de 4 m/s y aceleración máx. de 2,5 G.
- Codificador IP64; prensaestopas IP65 (3PG, 3PG-VA, 2M20).
Questions techniques fréquentes
¿Qué interfaz de comunicación tiene el transductor F300C?
(C2) CANopen / CAN con transceptor CAN (ISO 11898), o (CF) CAN fibra óptica.
¿Qué carrera y resoluciones ofrece?
Carrera estándar máx. de 3 metros, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida binario.
¿Qué grado de protección y conexiones tiene?
Codificador y mecánica IP64; los prensaestopas 3PG, 3PG-VA y 2M20 son IP65 y existen los conectores 1BW, 2BW y 1HW. El IP de la salida depende de la conexión.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Carrera estándar máx. | 3 metros |
| Carrera: hilo de tracción | Ø 0,9 mm en acero inoxidable |
| Carrera: fuerzas sobre el cable | Extracción 20 N · Retracción 10 N |
| Carrera: velocidad / aceleración máx. | 4 MS / 2,5 G |
| Poids | 1,2 kg dependiendo de la carrera |
| Électrique | |
| Resolución / código de salida | 0,1 mm, 1 mm · código Binario |
| Error de linealidad máx. | ±0,05 % f.s. |
| Alimentation et consommation maximale. | 10÷30 V CC · 2,5 W |
| interface de sortie | (C2) CANopen / CAN · (CF) CAN Fibra óptica |
| Protection et environnement | |
| Esperanza de vida media | >10⁶ ciclos a 2 m/s |
| résistance aux chocs et aux vibrations | 30 G (11 ms) / 10 G (10 ÷ 1000 Hz) |
| Degré de protection | Codificador y mecánica: IP64 · Prensaestopas: IP65 · Salida: según conexión |
| Temperatura de trabajo / almacenamiento | -20 ÷ +70 °C / -40 ÷ +85 °C |
| Humidité | 98 % (sin presencia de líquido) |
