Transductor potenciométrico de carcasa abierta PTP
- Fabricante: Novotécnica
- Categoría: Desprazamento, Potenciómetro lineal, SENSORES, Sensores lineais potenciométricos, Transdutores lineais
Transductor potenciométrico PTP de Novotechnik. Plástico conductor y carcasa abierta.
Transductor de posición potenciométrico de carcasa abierta, para montar en aparatos cerrados, sin estanqueidad frente a líquidos y polvo. Se fija con abrazaderas de apriete, atornillando directamente la carcasa u otras opciones de fijación.
Puntos clave
- Dimensiones reducidas
- Carcasa abierta
- Vida de hasta 50 millones de movimientos, según la aplicación
- Resolución mejor que 0,01 mm
Preguntas técnicas frecuentes
¿Qué se puede conectar al transductor potenciométrico PTP?
Se le pueden conectar abrazaderas de fijación: 4 abrazaderas Z1-11 con 4 tornillos M3x8 (VE50) Z-PTP-B01.
¿Cómo se pide el transductor potenciométrico PTP?
El código de pedido tiene 6 casillas: rango (mm), perfil, cursor, otros, eléctrica y conexión. Por ejemplo, PTP-0150-311-002-001 es la versión con rango eléctrico definido de 150 mm, perfil de aluminio corto con saliente del elemento por un lado, cursor sin modificación, diseño estándar, linealidad independiente de ±0,05 % a ±0,25 % y pistas de soldadura Cu/Ni/Au sobre FR4. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el transductor potenciométrico PTP?
Temperatura de trabajo: -40 … +100 °C.
Propiedades
| Característica | Especificación |
|---|---|
| Datos eléctricos | |
| sinal de saída | Divisor de tensión |
| Tolerancia de la resistencia | ±30 % |
| Repetibilidade | 0,01 milímetros |
| Corriente de cursor recomendada | < 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión de alimentación máx. admisible | 42 V |
| Coeficiente de temperatura de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | > 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | < 100 µA |
| Descrición | |
| Vivenda | aluminio anodizado |
| Fixación | Accesorio opcional: abrazaderas desplazables en sentido longitudinal |
| Tallo | Accesorio opcional, acero inoxidable, giratorio |

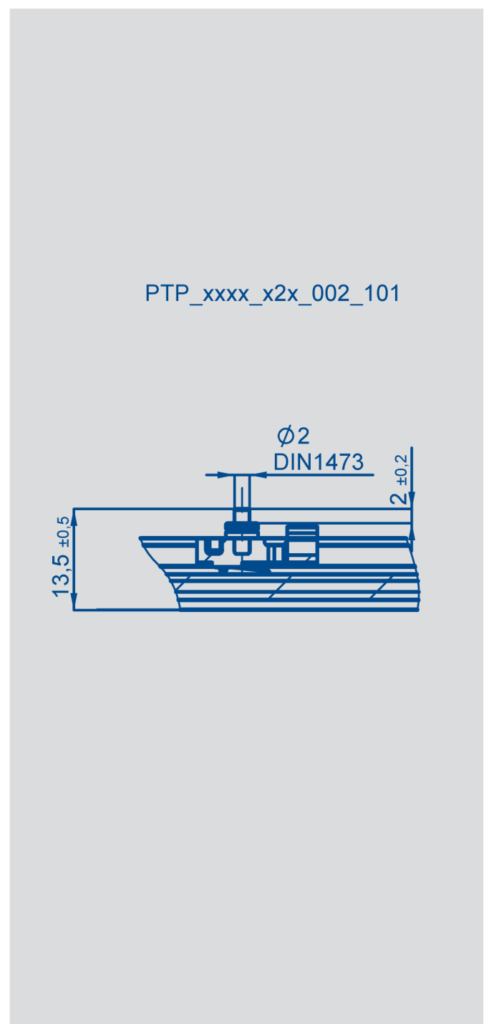

| Acoplamento | Pasador de arrastre opcional DIN 1473-2×6 |
| elemento resistivo | plástico condutor |
| Cursor | Multidedo de metal precioso |
| Conexión eléctrica | Pistas de soldadura Cu/Ni/Au sobre FR4; cable o hilos, bajo pedido |
| Datos mecánicos | |
| Forza motriz horizontal | < 0,5 N |
| Velocidad máx. de trabajo | 10 m/s |
| Protección | Ningún |
| Condicións ambientais | |
| Temperatura de traballo | -40 … +100 °C |
| Humidade de traballo | 0 … 95 % H.R. (sin condensación) |
| Vibración | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque | 50 g, 6 ms |
| Vida | típ. > 50 x 10⁶ movimientos |
| Opción | Significado |
|---|---|
| Ejemplo: PTP-0150-311-002-001 = rango eléctrico definido de 150 mm, perfil de aluminio corto con saliente del elemento por un lado, cursor sin modificación, diseño estándar, linealidad independiente de ±0,05 % a ±0,25 % y pistas de soldadura Cu/Ni/Au sobre FR4. | |
| 1 · Rango eléctrico definido (mm) | |
| 0010 … 0300 | Longitudes estándar de 10 a 300 mm |
| 2 · Perfil de aluminio | |
| 1 | Longitud igual a la del elemento |
| 3 | Corto, con saliente del elemento por un lado |
| 4 | Largo, con taladros: más largo que el elemento |
| 3 · Cursor | |
| 1 | Cursor sin modificación |
| 2 | Cursor con pasador de arrastre adicional |
| 4 · Otros | |
| 1 | Diseño según el plano estándar del fabricante |
| 4 | Tope mecánico final (un lado en mecánica 1xx; dos lados en 4xx) |
| 5 · Diseño eléctrico | |
| 002 | Linealidad independiente de ±0,05 % a ±0,25 % |
| 6 · Conexión eléctrica | |
| 001 | Pistas de soldadura Cu/Ni/Au sobre FR4 |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
