Transductor Lineal por Cable F600S
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, SENSORES, Transdutor de cable lineal, Transdutores lineais

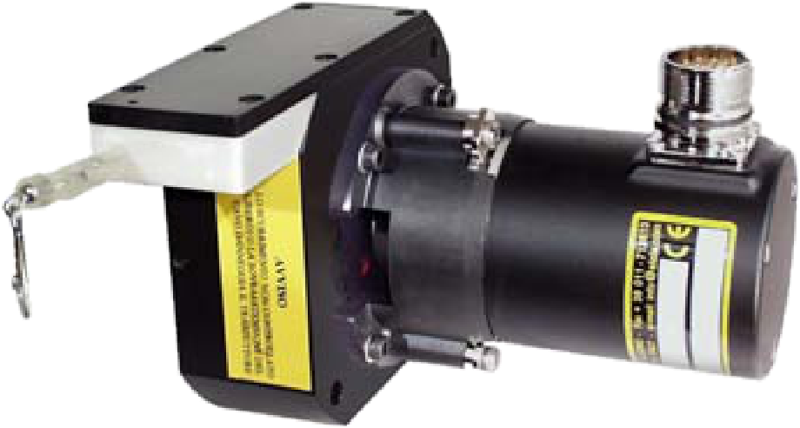

El F600S de ELCIS es un transductor lineal por cable absoluto, con hilo de Ø 0,51 mm y salida SSI, para medir desplazamientos lineales de hasta 6 metros.
La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas y line driver (según RS422), con tecnología SMD. Protegido contra polaridad inversa y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2. Interfaz SSI: (SL), (S1) con preset y (S4) con pulsador de preset (solo con salida radial).
Codificador y mecánica IP64; cable de 1 m o conector de 12 pines, axial o radial (CAW, CRW, PAL, PRL), IP65. Humedad del 98 % (no en estado líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,4 kg según la carrera. Disponible en guemisa.es.

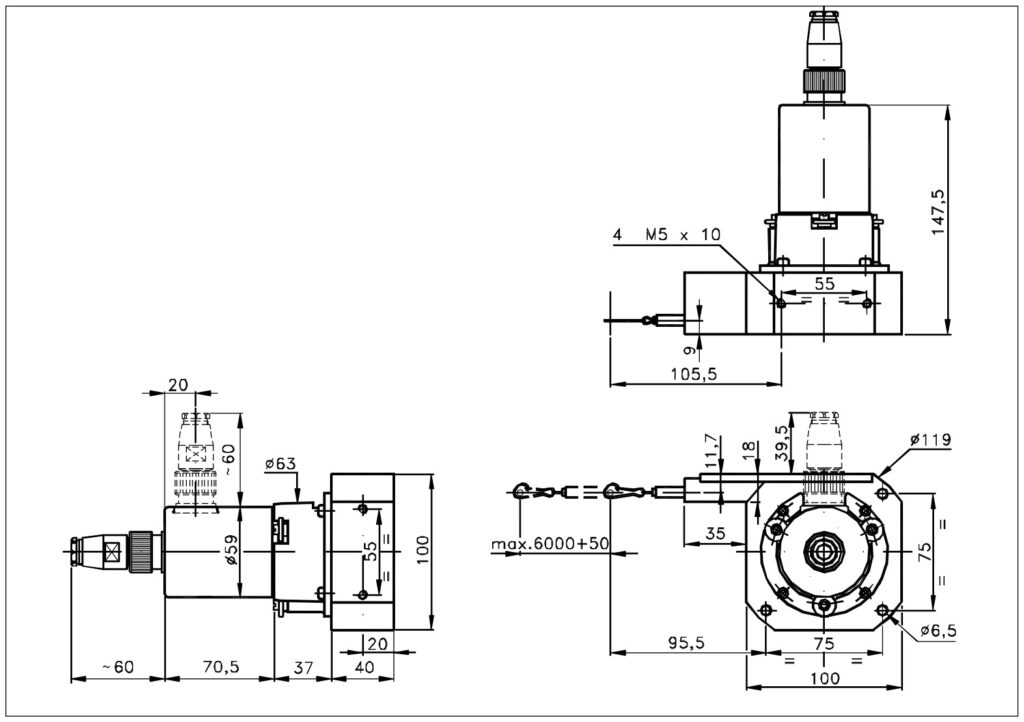

- Carrera estándar máxima 6 metros (6000+50 mm según el plano) y resolución de 0,1 milímetros calquera dos dous 1 milímetro, en código Gray o binario.
- Saír SSI: (SL), (S1) con preset y (S4) con pulsador de preset (solo con salida radial).
- Fío de acero inoxidable de Ø 0,51 mm y vida media del transductor de >10⁶ ciclos a 2 m/s.
- Erro máximo de linealidade de ±0,05 % fs., velocidade máxima de lectura de 4 m/s e aceleración máxima de 2,5 G.
- Codificador y mecánica IP64; cable y conectores IP65.
Preguntas técnicas frecuentes
¿Qué interfaz de comunicación tiene el transductor F600S?
SSI, en las versiones (SL), (S1) con preset y (S4) con pulsador de preset (solo con salida radial). La transmisión es RS485/RS422 y la frecuencia de reloj admitida va de 100 kHz a 1 MHz.
Que camiños profesionais e resolucións ofrece?
Carrera estándar máx. de 6 metros (6000+50 mm según el plano), con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida Gray (G) o binario (B).
¿Qué variantes de conexión existen?
Cable de 1 m o conector de 12 pines, axial o radial (CAW, CRW, PAL, PRL), todos IP65. El (S4) con pulsador de preset solo está disponible con salida radial.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera estándar máxima. | 6 m |
| Peso | 1,4 kg dependendo da carreira profesional |
| Eléctrico | |
| Resolución / Código de saída | 0,1 milímetros, 1 mm · Gray, Binario |
| Erro máximo de linealidade. | ±0,05 % fs. |
| Fonte de alimentación Vcc | 10 ÷ 30 Vcc |
| Consumo máximo. | 1 W (SL), 1,5 W (S1) |
| Interface de saída | (SL) SSI · (S1) SSI + Preset · (S4) SSI + pulsador de preset |
| Protección e medio ambiente | |
| Velocidad máx. de lectura / aceleración | 4 m/s · 2,5 G |
| Vida media del transductor | >10⁶ ciclos a 2 m/s |
| Resistencia a impactos/vibracións | 30 G (11 ms) · 10 G (10 ÷ 1000 Hz) |
| Temperatura de funcionamento | -20 ÷ +70 °C |
| Protecciones y certificación | Inversión de polaridad y sobretensiones; EMC según EN 50 081-2 y EN 61000-6-2 |
| Grao de protección | Codificador y mecánica: IP64 · Cable y conectores: IP65 |
| Outras características | |
| Hilo | Ø 0,51 milímetros aceiro inoxidable |
| Fuerzas sobre el cable | Salida 20 N · Retorno 10 N |
