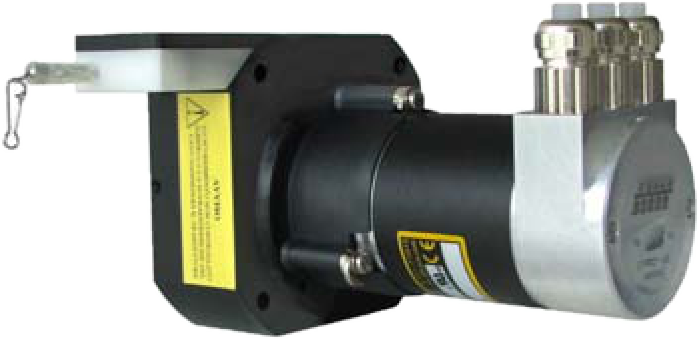

Transductor Lineal por Cable F600D
- Fabricante: Codificador ELCIS
- Categoría: Desprazamento, SENSORES, Transdutor de cable lineal, Transdutores lineais
El F600D de ELCIS es un transductor lineal por cable absoluto, con hilo de Ø 0,51 mm y salida DeviceNet, para medir desplazamientos lineales de hasta 6 metros.
La electrónica incorpora fotodiodos ASIC con fuente de luz LED de vida media 100.000 horas, transceptor CAN (ISO 11898), indicación de estado con 2 LED y tecnología SMD. Protegido contra inversión de polaridad y sobretensiones, con disco codificador irrompible y certificación EMC según EN 50 081-2 y EN 61000-6-2.
Codificador y mecánica IP64; el IP de la salida depende de la conexión: prensaestopas (3PG, 3PG-VA, 2M20) y conector redondo de 5 pines (1BW), todos IP65. Humedad del 98 % (sin estado líquido). Temperatura de funcionamiento de -20 a +70 °C y de almacenamiento de -40 a +85 °C. Peso de 1,4 kg según la carrera. Disponible en guemisa.es.
- Carrera estándar máx. de 6 metros y resolución de 0,1 milímetros calquera dos dous 1 mm.
- Interface DispositivoNet con parámetros programables (dirección de rotación, resolución, valor de preset y modo de transmisión).
- Hilo de acero inoxidable de Ø 0,51 mm y vida media del transductor de >10⁶ ciclos a 2 m/s.
- Error de linealidad máx. de ±0,05 % f.s., velocidad de lectura máx. de 4 m/s y aceleración máx. de 2,5 G.
- Codificador IP64; conexiones IP65 (3PG, 3PG-VA, 2M20, 1BW).
Preguntas técnicas frecuentes
¿Qué interfaz de comunicación tiene el transductor F600D?
(D2) DeviceNet con transceptor CAN (ISO 11898).
¿Qué carrera y resoluciones ofrece?
Carrera estándar máx. de 6 metros, con resoluciones de 0,1 mm (código 100) y 1 mm (código 1000) y código de salida binario.
¿Qué grado de protección y conexiones tiene?
Codificador y mecánica IP64; las conexiones 3PG, 3PG-VA, 2M20 (prensaestopas) y 1BW (conector redondo de 5 pines) son IP65.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Carrera estándar máx. | 6 m |
| Peso | 1,4 kg (según la carrera) |
| Carrera: hilo de tracción | Ø 0,51 milímetros aceiro inoxidable |
| Carrera: fuerzas sobre el cable | Salida 20 N · Retorno 10 N |
| Carrera: velocidad / aceleración máx. | 4 m/s / 2,5 G |
| Eléctrico | |
| Resolución / código de salida | 0,1 milímetros, 1 mm · Binario |
| Error de linealidad máx. | ±0,05 % f.s. |
| Alimentación e consumo máximo. | 10 ÷ 30 V CC · 2,5 W |
| Interface de saída | (D2) DeviceNet |
| Protección e medio ambiente | |
| Vida media del transductor | >10⁶ ciclos a 2 m/s |
| Resistencia a impactos/vibracións | 30 G (11 ms) / 10 G (10 ÷ 1000 Hz) |
| Temperatura de trabajo / almacenamiento | -20 ÷ +70 °C / -40 ÷ +85 °C |
| Humidade | 98 % (sen estado líquido) |
| Grao de protección | Codificador y mecánica: IP64 · Conexiones: IP65 · Salida: según conexión (iP conforme a Normas CEI EN 60529, EN 60529, IEC 529) |
| Outras características | |
| Conexións | 3PG, 3PG-VA, 2M20 (prensaestopas) · 1BW (conector redondo 5 pines) |
