Sensor LVDT angular multivuelta sen contacto da serie Schreiber SM69

Prezo económico Solicitar un orzamento
Sensor angular e rotacional | De 1 a 64 rotacións | Carcasa metálica de Ø 22 mm | IP68 | Saída analóxica e SSI | Eixe ou imán flotante

A serie Schreiber SM69 representa o cumio da captura rotacional sen fricción. Operando baixo o paraugas técnico de sensor LVDT angular (ou RVDT), este transdutor substitúe a anticuada pista resistiva dos potenciómetros por unha sofisticada matriz magnética absoluta. A electrónica integrada avalía a rotación dun imán diametral externo sen ningún contacto mecánico, conseguindo unha vida útil mecanicamente infinita. Fabricado nun chasis de aceiro subminiatura de Ø 22 mm Selado con resina epoxi con clasificación IP68, é practicamente invulnerable á auga, ao po incrustado e ás vibracións severas (20 g rms).

A nivel de integración de PLC, o SM69 non é simplemente un medidor de cuarto de volta. É un codificador analóxico. multivuelta absoluto (“Multi-turn”) ata 9 bits por ciclo, cuxa memoria EEPROM/FRAM interna mantén a posición de rotación exacta mesmo se a máquina está apagada. O usuario pode programar o dispositivo para que ofreza o seu rango analóxico completo (0-10 V) durante todo o ciclo De 1 a 64 revolucións completas da máquina. Dispoñible nunha versión cun eixe físico de 6 mm ou nunha versión totalmente desacoplada (imán flotante separado 1,5 mm do sensor), é o sensor de posición transversal Ideal para redutores de engrenaxes cónicas, levas téxtiles e servomotores mariños. Póñase en contacto connosco para configurar a súa variante de saída dixital RS422/485 (SSI) equivalente ao modelo SM699..

Preguntas técnicas frecuentes

  • ¿Qué significa la configuración “Contactless con imán separado” frente a la de eje clásico?
    La serie ofrece dos topologías. La variante “.W” incluye un eje de acero clásico de 6 mm sobre rodamientos para atornillar acoplamientos. En cambio, la variante geométrica “.M” prescinde totalmente del eje; el usuario atornilla una pastilla magnética suelta directamente sobre el punto rotativo de su máquina y coloca el SM69 a 1.5 milímetros de distancia. Al no haber contacto físico, se erradica por completo la fricción y el desgaste de engranajes limitadores.
  • Se hai un corte de enerxía nas instalacións de produción, o transdutor perde a conta das revolucións realizadas?
    Absolutamente non. O dispositivo funciona como un avaliador absoluto puro. En caso de corte de enerxía ou de restablecemento repentino da alimentación aos seus pines de 12 V/24 V, o seu controlador interno envía a posición fraccionaria e o número de revolucións (de 64 posibles) á súa memoria de estado sólido integrada (EEPROM/FRAM). Cando se restablece a alimentación, o volcado analóxico volve instantaneamente á marca métrica exacta anterior ao corte de enerxía.

Propiedades

Especificación de enxeñaríaValores técnicos SM69
Principio da medición físicaAngular absoluto/rotacional por campo magnético bidimensional

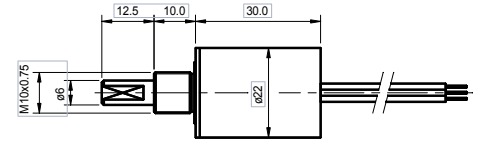

Dimensión da carcasa perimetralDiámetro Ø 22,0 mm (completamente inxectado en resina)
Resolución e rango angular6 bits ou 9 bits calibrables de 1 a 64 revolucións completas
Funcionalidade absolutamente seguraAlmacenamento EEPROM resistente á enerxía sen perdas
Velocidade máxima de captura≤ 2.500 RPM (revolucións por minuto no modelo accionado por eixe)
Sinais de saída da unidade PLC0-10 V CC | 0,5-9,5 V CC | SSI dixital síncrono
Banda de tensión de excitaciónVariante de 10 V, 12 V ou 24 V CC
Versións de acoplamento de máquinasEixo de Ø6 mm (.W) ou imán flotante diametral sen contacto (.M)
Rixidez estrutural segundo a normativa IPNivel de sellado absoluto IP68 para inmersión prolongada
Fixación térmica limitada-20 °C a +85 °C sen deriva magnética grave
Sensor LVDT angular rotatorio da serie SM69 de Schreiber con carcasa blindada de 22 mm e tecnoloxía multivuelta magnética absoluta
