Sensor de Desplazamiento Eddy Current MTN/EP080
- Fabricante: Monitran
- Categoría: Desprazamento, Correntes indutivas / de Foucault, SENSORES
La monitorización de la dinámica de ejes en turbomaquinaria y sistemas de alta velocidad exige sensores capaces de medir micras de desplazamiento sin contacto físico para evitar el desgaste o interferencias. El MTN/EP080 resuelve este reto mediante la medición de la distancia (gap) y la vibración radial de ejes metálicos, siendo crítico para supervisar condiciones de excentricidad y huelgo en cojinetes de película de aceite donde el sensor debe ignorar la presencia de lubricantes.
Basado en el principio de corrientes de Foucault (Eddy Current), este sensor ofrece una resolución de 8 mV/µm en un rango lineal de 0 a 2 mm. Su electrónica permite una respuesta en frecuencia desde DC (medida estática de posición) hasta los 10 kHz (vibración dinámica de alta velocidad), garantizando una linealidad nominal del 1% esencial para sistemas de protección de maquinaria que previenen contactos catastróficos entre el eje y el estátor.

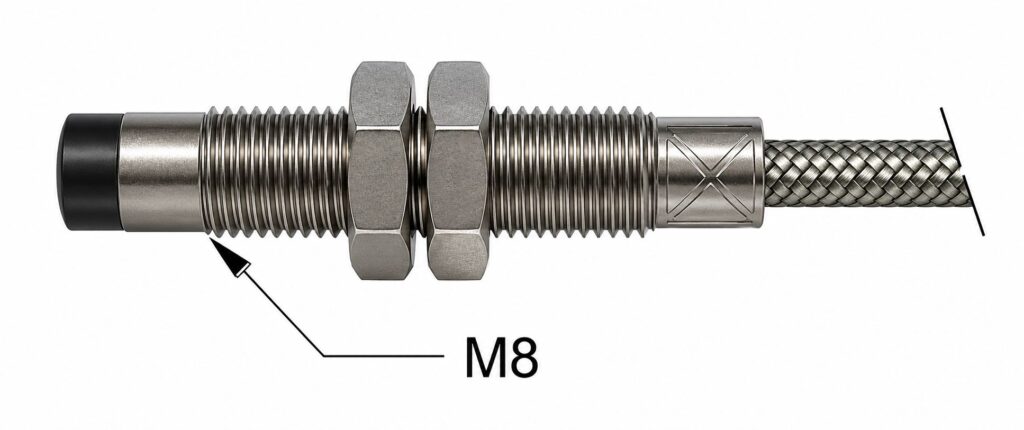

Construido para soportar entornos agresivos, cuenta con una punta de Peek y cuerpo de acero inoxidable con rosca M8, permitiendo la operación de la sonda en temperaturas de hasta 180°C. El sistema utiliza cableado RG179 con aislamiento de PTFE para tramos de hasta 9 metros, asegurando una transmisión de señal limpia hacia racks de monitorización serie MTN/6000 o PLCs industriales alimentados a -24V DC.
- Medición sin contacto de alta resolución (8 mV/µm).
- Rango operativo de temperatura en sonda de hasta 180°C.
- Cuerpo robusto M8 en acero inoxidable con protección IP ambiental.
- Respuesta de amplio espectro desde estática (DC) hasta 10 kHz.
Preguntas Frecuentes Técnicas
1. ¿Por qué este sensor utiliza una alimentación negativa de -24V DC?
Es el estándar industrial para sensores de desplazamiento de proximidad; mejora sustancialmente la inmunidad al ruido eléctrico y garantiza una señal de medida más limpia en entornos industriales críticos.
2. ¿Qué ventaja ofrece el material Peek en el cabezal de medida?
El Peek proporciona una estabilidad dieléctrica y térmica excepcional, protegiendo la precisión de la medida de desplazamiento frente a aceites industriales calientes y temperaturas extremas.
3. ¿Cómo influye el material del eje (target) en la medida?
La medida depende de la conductividad del material; el sensor está calibrado para acero AISI 4140. El uso en otros materiales altera la sensibilidad y requiere un ajuste de calibración específico.
Propiedades
| Característica | Especificación técnica |
| Tipo de Dispositivo | Sensor de Corrientes de Foucault (Eddy Current) |
| Función | Medición de proximidad y vibración sin contacto |
| Rango Lineal | 0 a 2 mm |
| Sensibilidade nominal | 8 mV/µm |
| Linealidade | 1% (Nominal) |
| Resposta en frecuencia | DC hasta 10 kHz |
| Necesidades nutricionais | -24V DC @ 30mA (Suministro Negativo) |
| Temperatura de la Sonda | -30 °C hasta +180 °C |
| Temperatura del Driver | -20 °C hasta +80 °C |
| Material de la Punta | Peek (Termoplástico de alta ingeniería) |
| Material del Cuerpo | Acero Inoxidable |
| Rosca de Montaje | M8 (Diámetro de sonda 6mm) |
| Tipo de Cable | RG179 con aislamiento de PTFE |
| Longitud Máxima de Cable | 9 metros |
| Material de Calibración | Acero grado AISI 4140 |
