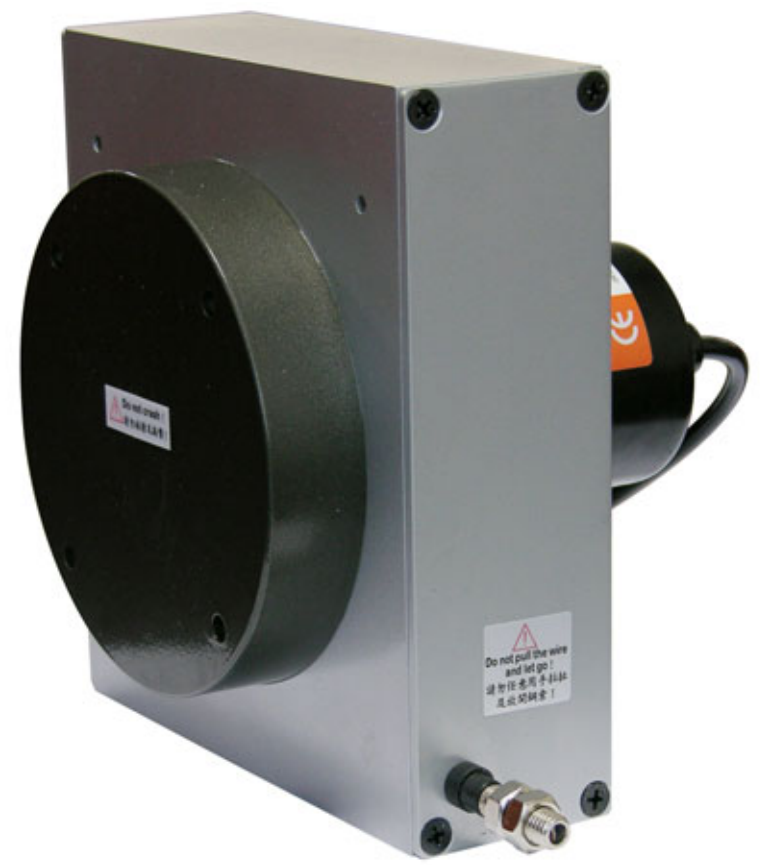

Sensor de desprazamento de cable de longo percorrido DLE-L de 6–12 m
- Fabricante: Sensores DPF
- Categoría: Desprazamento, Codificador de cable lineal, Codificadores lineais, Lineal por fío, SENSORES, Sensores de desprazamento de cables
El Sensores DPF Sensor de desprazamento de cable de longo percorrido DLE-L Permite medir a posición, a carreira e o movemento lineal en traxectorias de 6.000, 8.000, 10.000 e 12.000 mm. O seu mecanismo de cable retráctil converte o desprazamento mecánico en pulsos por medio dun codificador incremental, proporcionando unha solución sinxela para medir grandes desprazamentos en maquinaria, sistemas de elevación, mecanismos telescópicos e equipos de manipulación.
Está dispoñible con resolucións de 1 / 0,5 / 0,2 / 0,1 mm por pulso, equivalente a 1, 2, 5 ou 10 pulsos por milímetro e pódese subministrar con electrónica de saída Controlador de liña ou push-pull. Os sinais incrementais A e B permiten a determinación do desprazamento e a dirección do movemento, mentres que o canal Z proporciona un sinal de referencia para sistemas de control, PLC, contadores de alta velocidade e equipos de adquisición de datos.
- Visitas guiadas dispoñibles: 6, 8, 10 e 12 metros.
- Resolucións: 1 / 0,5 / 0,2 / 0,1 mm/pulso.
- Sistema de medición: codificador incremental por cable.
- Fases de saída: A, B e Z.
- Electrónica: Controlador de liña ou push-pull.
- Alimentación: 5–26 V CC.
- Velocidade máxima: 1.000 mm/s.
- Protección: IP64 na carcasa do codificador.
Aplicacións do sensor de desprazamento por cable de longo percorrido
El Codificador de cable DLE-L Está deseñado para medir movementos lineais de varios metros e é especialmente útil cando é necesario coñecer a posición ou o percorrido de pezas móbiles grandes. As súas aplicacións inclúen:
- Medición de altura e posición en plataformas elevadoras, montacargas e sistemas de elevación de longo percorrido.
- Control da extensión de brazos telescópicos, grúas, manipuladores e mecanismos extensibles.
- Seguimento de posición de carros, pórticos e eixes lineares en maquinaria de gran tamaño.
- Medición de apertura e peche en portas industriais, cancelas, portas e cerramentos de longo percorrido.
- Control de carreira en guindastres, sistemas de manipulación e equipos de manipulación de materiais.
- Monitorización de movementos en sistemas de almacenamento automatizados, grúas transelevadoras e almacéns verticais.
- Bancos de probas e maquinaria de ensaio que requiren o rexistro de desprazamentos lineais de varios metros.
- Adquisición de posición e dirección de movemento mediante encoder incremental con saída Push-Pull ou Line Driver.
Distancias de percorrido de 6 a 12 metros e resolucións dispoñibles
O sensor configúrase seleccionando a ruta e a resolución necesarias para a aplicación. Hai catro resolucións dispoñibles para rutas de 6, 8, 10 e 12 metros.
| CAMIÑO E RESOLUCIÓN | ||
|---|---|---|
| Ruta | Resolucións dispoñibles | Pulsos por milímetro |
| 6.000 milímetros | 1 / 0,5 / 0,2 / 0,1 mm/pulso | 1 / 2 / 5 / 10 |
| 8.000 milímetros | 1 / 0,5 / 0,2 / 0,1 mm/pulso | 1 / 2 / 5 / 10 |
| 10.000 milímetros | 1 / 0,5 / 0,2 / 0,1 mm/pulso | 1 / 2 / 5 / 10 |
| 12.000 milímetros | 1 / 0,5 / 0,2 / 0,1 mm/pulso | 1 / 2 / 5 / 10 |
A resolución indica o desprazamento correspondente a cada pulso xerado polo codificador e non se debe confundir coa precisión absoluta da medición. A repetibilidade declarada do DLE-L é ±0,05 % da escala completa e ±1 contaxe.
Saída de controlador push-pull ou de liña e integración con PLC
El codificador incremental xera sinais de onda cadrada con fases A e B desprazado 90°, o que permite que o sistema de control calcule tanto o desprazamento como a dirección do movemento. A fase Z proporciona un sinal de referencia adicional.
O DLE-L pódese configurar con electrónica Empurrar-tirar (P) calquera dos dous Condutor de liña (H). A selección debe facerse en función do tipo de entrada dispoñible no PLC, contador de alta velocidade, controlador de movemento ou sistema de adquisición de datos.
A versión Line Driver usa sinais diferenciais A, /A, B, /B, Z e /Z, mellorando a inmunidade ao ruído eléctrico cando o equipo receptor ten entradas diferenciais compatibles. A fonte de alimentación do sensor é... 5–26 V CC.
| CONEXIÓN DO CONTROLADOR DE LIÑA | ||
|---|---|---|
| Asinar | Cor do cable | Función |
| +V | Vermello | Fonte de alimentación de 5–26 V CC |
| 0 V | Negro | Fonte de alimentación común |
| A | Azul | Canle incremental A |
| B | Verde | Canle incremental B |
| Z | Amarelo | Sinal de referencia Z |
| /A | Violeta | Sinal complementario de A |
| /B | Laranxa | Sinal complementario de B |
| /Z | Marrón | Sinal complementario de Z |

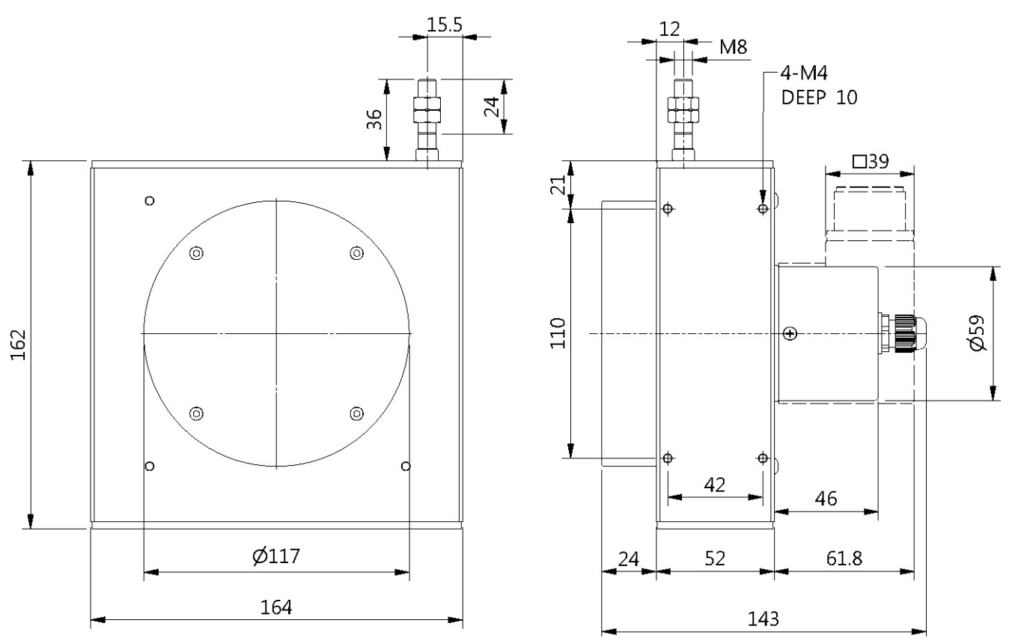

Cable retráctil e características mecánicas
O cable de medición está feito de Aceiro inoxidable SUS304 revestido de nailon, cun diámetro de 1,0 milímetros. O mecanismo interno mantén o cable enrolado por medio dun resorte durante o movemento do elemento a medir.
- Carga de rotura declarada: 60 quilogramos.
- Velocidade máxima de desprazamento: 1.000 mm/s.
- Forza inicial do resorte: 1.500–2.000 g.
- Peso: menos de 3.500 g.
- Cable eléctrico: Ø 5,4 mm e 1.000 mm de lonxitude.
- Vibración: 10 g entre 10 e 1.500 Hz.
- Choque: 20 g durante 11 ms.
- Vida útil típica: maior que 1 × 106 ciclos.
Protección IP64 e condicións de funcionamento
O DLE-L funciona entre 0 e 60 °C e permite unha humidade relativa de 35 a 90 %, sen condensación. A temperatura de almacenamento especificada é -20 a +80 °C.
O nivel de protección declarado é IP64 só para a carcasa do codificador. Esta limitación debe terse en conta á hora de seleccionar o punto de montaxe e as condicións ambientais da instalación.
Referencias DLE-L e selección de versións
A referencia identifica o electrónica de viaxe, resolución e saída. O sufixo P corresponde a Push-Pull e o sufixo H Isto corresponde ao controlador de liña.
| REFERENCIAS DE SENSORES DPF DLE-L | |||
|---|---|---|---|
| Ruta | mm/pulso | Empurrar-tirar | Condutor de liña |
| 6.000 milímetros | 1 | DLE-L-60-1A-P | DLE-L-60-1A-H |
| 6.000 milímetros | 0,5 | DLE-L-60-05A-P | DLE-L-60-05A-H |
| 6.000 milímetros | 0,2 | DLE-L-60-02A-P | DLE-L-60-02A-H |
| 6.000 milímetros | 0,1 | DLE-L-60-01A-P | DLE-L-60-01A-H |
| 8.000 milímetros | 1 | DLE-L-80-1A-P | DLE-L-80-1A-H |
| 8.000 milímetros | 0,5 | DLE-L-80-05A-P | DLE-L-80-05A-H |
| 8.000 milímetros | 0,2 | DLE-L-80-02A-P | DLE-L-80-02A-H |
| 8.000 milímetros | 0,1 | DLE-L-80-01A-P | DLE-L-80-01A-H |
| 10.000 milímetros | 1 | DLE-L-100-1A-P | DLE-L-100-1A-H |
| 10.000 milímetros | 0,5 | DLE-L-100-05A-P | DLE-L-100-05A-H |
| 10.000 milímetros | 0,2 | DLE-L-100-02A-P | DLE-L-100-02A-H |
| 10.000 milímetros | 0,1 | DLE-L-100-01A-P | DLE-L-100-01A-H |
| 12.000 milímetros | 1 | DLE-L-120-1A-P | DLE-L-120-1A-H |
| 12.000 milímetros | 0,5 | DLE-L-120-05A-P | DLE-L-120-05A-H |
| 12.000 milímetros | 0,2 | DLE-L-120-02A-P | DLE-L-120-02A-H |
| 12.000 milímetros | 0,1 | DLE-L-120-01A-P | DLE-L-120-01A-H |
Exemplo: DLE-L-120-01A-H Isto corresponde a unha versión con 12.000 mm de percorrido, resolución de 0,1 mm/pulso e electrónica de Line Driver.
Preguntas frecuentes sobre o codificador de cable DLE-L
Cal é o percorrido máximo do sensor de rosca DLE-L?
A versión de maior alcance permíteche medir ata 12.000 mm (12 metros). Tamén hai versións de 6, 8 e 10 metros.
Que resolución ofrece?
Podes escoller entre 1; 0,5; 0,2 e 0,1 mm por pulso. A resolución de 0,1 mm/pulso é equivalente a 10 pulsos por milímetro.
É un sensor de posición absoluta?
Non. O DLE-L usa un codificador incremental. O sistema de control determina o desprazamento contando pulsos e usa as fases A e B para identificar a dirección do movemento.
Podo conectalo directamente a un PLC?
Si, sempre que o PLC teña unha entrada de contador ou codificador de alta velocidade compatible coa electrónica seleccionada, Push-Pull ou Line Driver, e admita a frecuencia de pulsos xerada pola aplicación.
Cal é a diferenza entre Push-Pull e Line Driver?
Trátase de dous tipos diferentes de electrónica de saída. A versión debe seleccionarse segundo as características eléctricas da entrada do PLC, contador ou controlador ao que se conectará o sensor.
Que datos se necesitan para escoller unha referencia?
Principalmente a distancia de percorrido requirida, a resolución desexada, a velocidade máxima de percorrido e o tipo de entrada dispoñible no PLC ou no sistema de adquisición.
En que se diferencia do DLE-HR?
O DLE-L está orientado a grandes desprazamentos de 6 a 12 metros, mentres que o DLE-HR de alta resolución Abarca distancias de 1 a 5 metros e permite resolucións considerablemente máis finas.
Selección do sensor de desprazamento do fío
Por favor, díganos o desprazamento, resolución, velocidade de movemento e tipo de entrada do sistema de control. En GUEMISA Podemos axudarche a seleccionar a referencia DLE-L axeitada e comprobar a súa compatibilidade con PLC, medidor ou equipo de adquisición.
Propiedades
| ESPECIFICACIÓNS TÉCNICAS SENSORES DPF DLE-L | |
|---|---|
| Modelo | Sensores DPF DLE-L |
| Tipo de sensor | Sensor de desprazamento lineal con encoder incremental de longo percorrido. |
| Visitas guiadas dispoñibles | 6.000 / 8.000 / 10.000 / 12.000 milímetros |
| Resolucións dispoñibles | 1 / 0,5 / 0,2 / 0,1 mm/pulso |
| Pulsos por milímetro | 1 / 2 / 5 / 10, respectivamente |
| Sistema de detección | Codificador incremental |
| Forma de onda | Onda cadrada |
| Fases de saída | A, B e Z |
| Electrónica de saída | Controlador de liña ou push-pull |
| Alimentación | 5–26 V CC |
| Consumo | ≤ 60 mA |
| capacidade de saída | Corrente síncrona: 20 mA; tensión residual ≤ 0,5 V |
| Frecuencia máxima de resposta | 10–50 kHz |
| Cambio de fase A/B | 90° ±45° (T/4 ±T/8) |
| Fase Z | T ±T/2 |
| Tempo de subida/baixada | ≤ 2 µs |
| Protección eléctrica | Protección contra polaridade inversa |
| Repetibilidade declarada | ±0,05 % FS e ±1 contaxe |
| Cable de medición | Aceiro inoxidable SUS304 con revestimento de nailon |
| Diámetro / carga de rotura | Ø 1,0 mm / 60 kg |
| Velocidade máxima de desprazamento | 1.000 mm/s (1 m/s) |
| Vibración | 10 g (10–1.500 Hz) |
| Choque | 20 g durante 11 ms |
| fío eléctrico | Ø 5,4 mm; lonxitude 1.000 mm |
| Peso | < 3.500 g |
| Forza inicial do resorte | 1.500–2.000 g |
| Temperatura de traballo | De 0 a 60 °C |
| Humidade de traballo | 35–90 % HR, sen condensación |
| Temperatura de almacenamento | -20 a +80 °C |
| Grao de protección | IP64 (só a carcasa do codificador) |
| Vida útil típica | Maior que 1 × 106 ciclos |
