Sensor de ángulo sin contacto RFC-4800 IO-Link
Sensor de ángulo sin contacto RFC-4800 IO-Link de Novotechnik. Sensor de ángulo Hall sin contacto, de hasta 360°, en dos piezas desacopladas mecánicamente.
El diseño en dos piezas, formado por el sensor y un marcador de posición magnético, da una gran flexibilidad de montaje. Al no haber eje ni rodamiento, el montaje es mucho menos sensible a las tolerancias axiales y radiales de la aplicación y los acoplamientos separados no hacen falta. La medida puede hacerse a través de cualquier material no ferromagnético. La electrónica, totalmente encapsulada, es adecuada para entornos agresivos.
Puntos clave
- Tecnología Hall sin contacto, rango eléctrico de hasta 360°
- Diseño en 2 piezas, desacopladas mecánicamente
- Clase de protección alta: IP67, IP68, IP69
- Resolución de 14 bits, sin desgaste
- Para aplicaciones industriales
- Otras configuraciones, en hojas de datos independientes
Preguntas técnicas frecuentes
¿Qué se puede conectar al sensor de ángulo sin contacto RFC-4800 IO-Link?
Se le pueden conectar posicionadores (imanes) para sensores rotativos de Novotechnik y conectores M12 EEM-33-35, EEM-33-36 y EEM-33-37.
¿Cómo se pide el sensor de ángulo sin contacto RFC-4800 IO-Link?
El código de pedido tiene 6 casillas: versión mecánica, interfaz digital, resolución, interfaz, parámetros y conexión. Por ejemplo, RFC-4852-214-A11-252 es la versión con montaje con agujero redondo, interfaz digital, 14 bits, IO-Link con 1 posición creciente en sentido horario y cable de 4 polos sin apantallar de 1 m. En el configurador del código de pedido de esta página están todas las opciones de cada casilla.
¿En qué condiciones trabaja el sensor de ángulo sin contacto RFC-4800 IO-Link?
Temperatura de trabajo: -40 … +105 °C, -25 … +85 °C (conector M12). Protección: IP67 / IP68 / IP69, IP67 (conector M12).
Propiedades

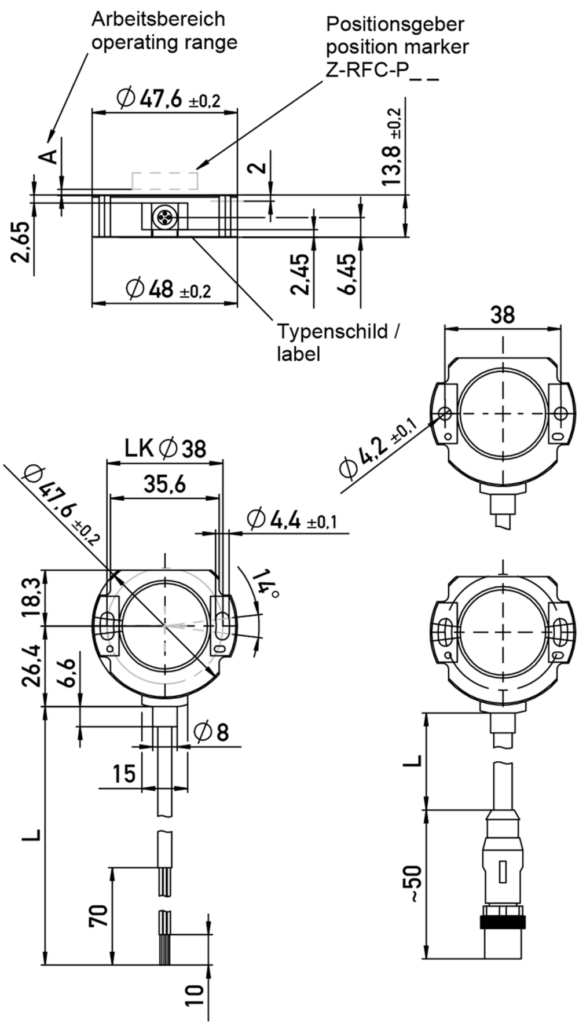

| Característica | Especificación |
|---|---|
| Medida e interfaz | |
| Variables medidas | Posición (otros datos de proceso, como velocidad, contador de vueltas o levas, bajo pedido) |
| Rango de medición | 360° |
| Número de canales | 1 |
| Protocolo | IO-Link Spec V1.1 según IEC 61131-9, Smart Sensor Profile (compatible con V1.0) |
| Parámetros programables | Desplazamiento del punto cero, promediado, sentido de giro |
| Diagnóstico | Activado (en caso de error, la señal de salida queda fuera del rango plausible de señal) |
| Resolución de posición (en 360°) | 14 bits |
| Frecuencia de actualización (salida) | 1 kHz |
| velocidade de transmisión | COM 3 (230,4 kBaud) |
| Tipo de trama | 2,2 |
| Tiempo de ciclo mínimo | 1 ms |
| Linearidade independente | ≤ ±0,5 % FS |
| Repetibilidade | ≤ ±0,1° |
| Histérese | ≤ ±0,1° |
| Error de temperatura | ±0,2 % FS |
| Alimentación y protecciones | |
| Tensión de alimentación Ub | 24 VDC (18 … 30 VDC) |
| Consumo de corriente sin carga | ≤ 50 mA |
| Protección contra polaridade inversa | Sí (líneas de alimentación) |
| Protección contra cortocircuito | Sí (salida frente a GND y a la tensión de alimentación hasta 40 VDC) |
| Protección contra sobretensión | 35 VDC (permanente) |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Sección del cable | 0,5 mm² (AWG 20) |
| Compatibilidade electromagnética | |
| EN 61000-4-2 ESD (descarga por contacto/aire) | 4 kV, 8 kV |
| EN 61000-4-3 Campos electromagnéticos (RFI) | 10 V/m |
| EN 61000-4-4 Transitorios rápidos (burst) | 2 kV |
| EN 61000-4-6 Perturbaciones conducidas (campos HF) | 10 V ef. |
| EN 55016-2-3 Perturbaciones radiadas | Zona industrial y residencial |
| Condicións ambientais | |
| Vibración IEC 60068-2-6 | 20 g, 5 … 2000 Hz, Amax = 0,75 mm |
| Choque IEC 60068-2-27 | 50 g, 6 ms |
| Protección DIN EN 60529 | IP67 / IP68 / IP69, IP67 (conector M12) |
| Temperatura de traballo | -40 … +105 °C, -25 … +85 °C (conector M12) |
| Vida | Mecánicamente ilimitada |
| MTTF (IEC 60050) | 810 años |
| Datos mecánicos | |
| Vivenda | Plástico resistente a la temperatura |
| Fixación | 2 tornillos de cabeza cilíndrica M4x20 (incluidos en el suministro) |
| Visita mecánica | Continuo |
| Velocidad máx. de trabajo | Mecánicamente ilimitada |
| Peso (sin conexión) | aprox. 50 g |
| Conexión eléctrica | Cable 4x 0,5 mm² (AWG 20), TPE, sin apantallar / conector M12x1 codificación A con cable de L = 0,15 m |
| Opción | Significado |
|---|---|
| Ejemplo: RFC-4852-214-A11-252 = montaje con agujero redondo, interfaz digital, 14 bits, IO-Link con 1 posición creciente en sentido horario y cable de 4 polos sin apantallar de 1 m. | |
| 1 · Versión mecánica | |
| 4851 | Montaje con agujero alargado |
| 4852 | Montaje con agujero redondo |
| 2-5 · interfaz, resolución, interfaz de bus, parámetros de interfaz | |
| 2 | Interfaz: Interfaz digital |
| 14 | Resolución: 14 bits |
| A | Interfaz de bus: IO-Link |
| 11 | Parámetros de interfaz: 1x posición, creciente en sentido horario |
| 6 · Conexión eléctrica | |
| 252 | Cable de 4 polos, sin apantallar, L = 1 m |
| 256 | Cable de 4 polos, sin apantallar, L = 3 m |
| 260 | Cable de 4 polos, sin apantallar, L = 5 m |
| 270 | Cable de 4 polos, sin apantallar, L = 10 m |
| 551 | Conector M12x1 de 4 pines sin apantallar, con cable, L = 0,15 m |
| El código se forma con una opción de cada casilla, en el orden del ejemplo. Consúltenos y le confirmamos la referencia exacta. | |
