Codificador incremental miniatura I/44S
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador incremental, Codificador incremental en miniatura, SENSORES

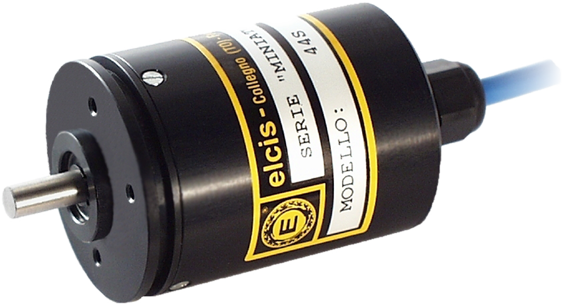

O modelo ELCIS I/44S é un encoder incremental en miniatura cunha carcasa metálica de "tamaño 18" e montaxe tipo servo.
Cunha base e tapa de aluminio anodizado e un eixe de aceiro inoxidable de Ø6 h7, pesa 230 g. Ten unha protuberancia de centrado frontal de Ø20 h7 e protección estándar IP66 no lado do eixe.
Ofrece de 1 a 2540 pulsos por revolución a unha frecuencia de 60 kHz (100 kHz opcional), cun cable de 1 m (CV), conector de extremo de cable ou caixa de terminais (IP00) e electrónica NPN, PNP, Push-pull, TTL e Line Driver 26LS31 ou 88C30. Dispoñible en guemisa.es.

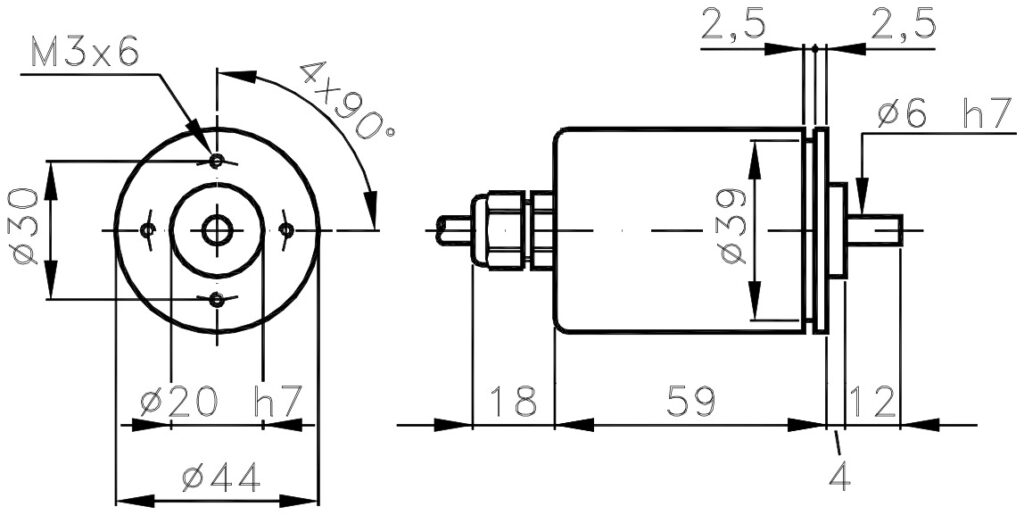

- Fixación tipo servo (Ø44 mm)Brocas frontais de 90° en Ø30 mm e centrado frontal Ø20 h7.
- Protección estándar IP66: no lado do eixo (IP53 con rodamentos de baixo par, opción B), con base e tapa de aluminio anodizado.
- Resolución configurablede 1 a 2540 pulsos por revolución con respostas de frecuencia de 60 kHz ou 100 kHz.
- Eixo de aceiro inoxidable: eixe sólido de Ø6 h7 e protuberancia de centrado dianteiro de Ø20 h7.
Preguntas técnicas frecuentes
Que tipo de montaxe e dimensións ten o codificador ELCIS 44S?
Presenta fixación tipo servo de Ø44 mm e orificios frontais distribuídos a 90° en Ø30 mm.
Que nivel de protección ofrece contra líquidos e ambientes industriais?
Ofrece IP66 no lado do eixo na súa versión estándar (IP53 con rodamentos de baixo par); no lado da saída, IP65 ou IP00 dependendo da conexión.
Cales son as resolucións de pulso dispoñibles para o modelo 44S?
Permite resolucións de 1 a 2540 pulsos por revolución en todas as versións: unidireccional (M), bidireccional (B), bidireccional con cero (BZ) e unidireccional con cero (MZ).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | Metálico con montaxe tipo servo Ø44 mm |
| Peso | 230 g |
| Eixo | Ø6 h7 aceiro inoxidable (personalizable baixo petición: base, tapa, eixe, consumo de enerxía e temperatura de funcionamento) |
| carga radial/axial máxima. | 1,5 kg |
| Eléctrico | |
| Protección do lado de saída | Dependendo da conexión: IP00 ou IP65 (véxase a páxina 2) |
| Alimentación | 5÷30 V (véxase a páxina 2) |
| Consumo máximo. | 120 mA Estándar · Controlador de liña de 180 mA (personalizable baixo petición: base, tapa, eixe, consumo de enerxía e temperatura de funcionamento) |
| Impulsos por volta | 1 a 2540 |
| Frecuencia máxima. | 60 kHz (100 opcións) |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP66 · IP53 baixo par (B) |
| RPM continuas máximas | 3000 estándar · 12000 baixo par (intermitente: +30 %) |
| Resistencia ao impacto | 50 G × 11 ms |
| Resistencia ás vibracións | 12 G (10–2000 Hz) |
| Temperatura de funcionamento | 0 … +70 °C (Personalizable baixo petición: base, tapa, eixo, consumo de enerxía e temperatura de funcionamento) |
| Temperatura de almacenamento | -30 … +85 °C |
