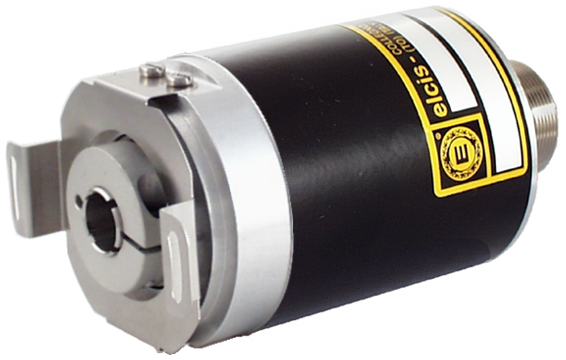

Codificador absoluto multivolta A/959C
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto multivolta, SENSORES
O ELCIS 959C (A/959C) é un eixe oco F7 de 59 mm de diámetro e 15 mm de diámetro (dispoñibles opcionalmente en tamaños de 8, 10, 12 ou outros tamaños baixo petición) con acoplamento elástico integrado. Ofrece ata 25 bits en 4096 voltas e conta cunha saída paralela push-pull de 20 mA. Apto para uso industrial xeral, conta con tolerancias de acoplamento de ±0,1 mm axial, ±0,2 mm radial e ±1° angular, cargas radiais/axiais de 40 e 110 N, protección IP64 no lado do eixe (selado IP66), resistencia a 30 G de choque e 10 G de vibración e temperaturas de funcionamento de -30 a +70 °C.
O A/959C é un codificador absoluto multivolta con lectura óptica mediante LED e matriz de fotodiodos IR. Permite a selección de 4096, 8192 ou 65536 pasos por revolución e 16, 256 ou 4096 revolucións, cunha resolución máxima de 25 bits a 4096 revolucións. Emite a posición en código Gray ou binario a través dunha interface paralela (PP) ou paralela con predefinición (P1), cunha etapa de saída push-pull de 20 mA e unha taxa de pasos LSB de 200 kHz.

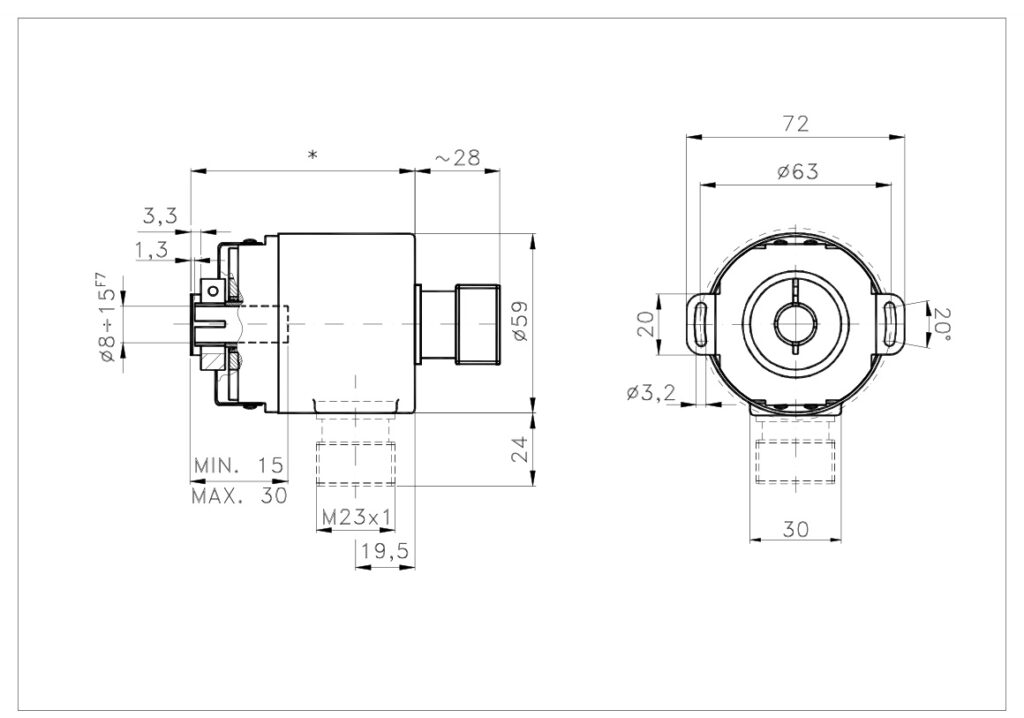

Construído cunha carcasa de aluminio de Ø59 mm e un eixe oco de aceiro inoxidable F7 de Ø15 mm (Ø8, Ø10, Ø12 ou outras dimensións dispoñibles baixo pedido), soporta cargas radiais de 40 N e cargas axiais de 110 N. Conta con protección IP64 no lado do eixe (IP66 na versión selada), resiste impactos de 30 G e vibracións de 10 G e funciona nun rango de temperatura de -30 a +70 °C.
- Resolución máxima de 25 bits en 4096 xiros.
- Eixo oco con acoplamento elástico integrado: compensa as desalineacións axiales de ±0,1 mm, radiais de ±0,2 mm e angular ±1°.
- Interface de saída paralela (PP) ou en paralelo coa función predefinida (P1).
- Etapa de saída push-pull de 20 mA alimentado a 10–30 V CC con 200 kHz LSB.
Preguntas técnicas frecuentes
Que desalineamentos permite o acoplamento elástico A/959C?
O acoplamento elástico incorporado permite unha compensación máxima de ±0,1 mm axial, ±0,2 mm radial e ±1° angular.
Que opcións de eixo oco están dispoñibles?
O diámetro estándar é de Ø15 mm con tolerancia F7, e tamén hai opcións dispoñibles para eixes de Ø8, Ø10, Ø12 mm ou diámetros especiais baixo petición.
Que funcións ofrecen as interfaces PP e P1?
A interface PP mostra o valor angular no conector de saída en paralelo; o número de condutores é proporcional á resolución e ao tipo de código. A interface P1 é a mesma que a interface PP, pero cunha función predefinida.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | aluminio (opcións dispoñibles baixo petición) |
| Peso | 400 g |
| Eixo | Orificio F7: Estándar Ø15 mm; Ø8, Ø10, Ø12 ou outros baixo petición |
| Acoplamento elástico | Axial ±0,1 mm · radial ±0,2 mm · angular ±1° |
| carga radial/axial máxima. | 40 / 110 N |
| Eléctrico | |
| Protección do eixo/saída | Eixo IP64 (Selado IP66) · Toma de corrente IP65 |
| Comida / Consumo | 10–30 V CC · 100–400 mA dependendo dos bits |
| Frecuencia de ton LSB | 200 kHz |
| Códigos de saída | Gris, Binario |
| Precisión da división | ±½ LSB (<13 bits) ±2 LSB (13–16 bits) |
| Resolución máxima. | 25 anaco / 4096 voltas |
| Interface / Saída | Paralelo (PP / P1) · Push-pull 20 mA |
| Protección e medio ambiente | |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 30 G (11 ms) 10 G (10–1000 Hz) |
| Temperatura de funcionamento/almacenamento | -30 … +70 °C / -40 … +85 °C |
| Referencia | Configuración |
|---|---|
| A/959C-12-12-15-B-P1-0-CVA959C121215BP10CV | 4096 pasos/rev. · revolucións: 4096 · eixe estándar de Ø15 mm · Binario · Paralelo + Predefinido · cable axial de 1 m · máx. 25 bits · IP65 |
| Outras combinacións de resolución, fonte de alimentación, electrónica e conexión están dispoñibles baixo petición: póñase en contacto connosco e confirmaremos a referencia exacta. | |
