Codificador absoluto multivolta A/958H
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto multivolta, SENSORES

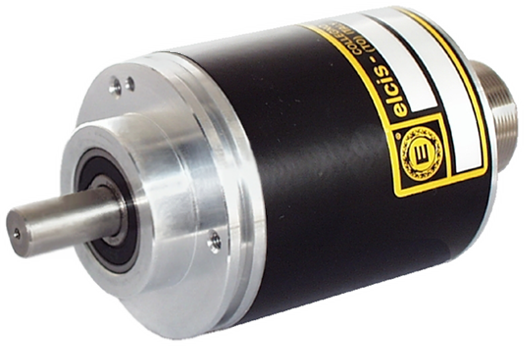

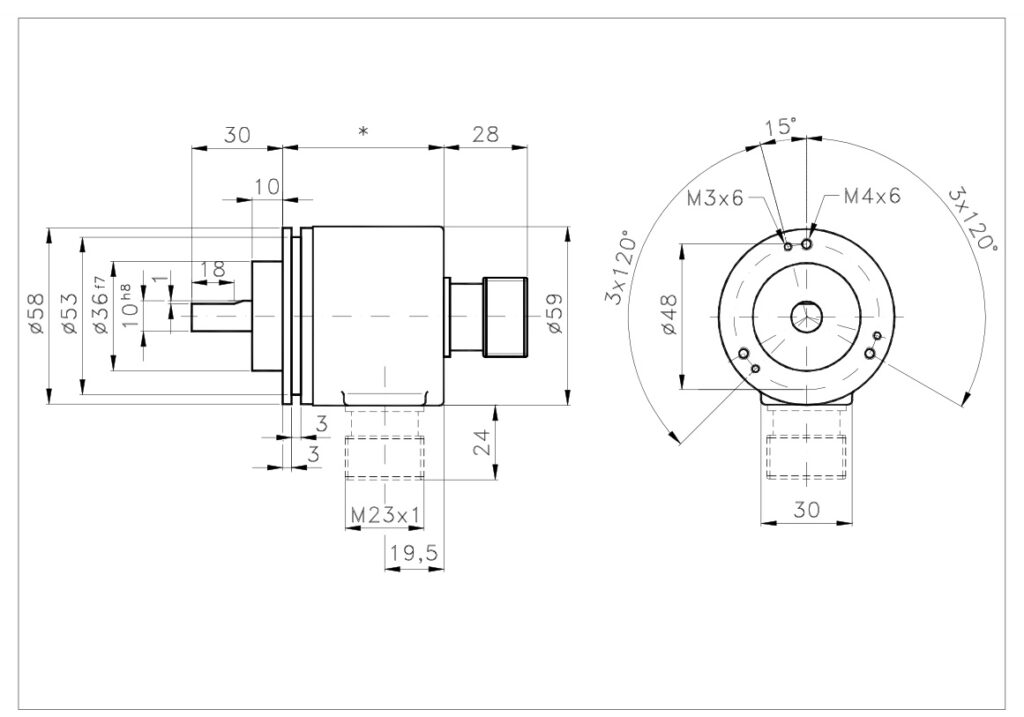

O ELCIS 958H (A/958H) é un codificador multivolta absoluto de 58 mm de diámetro, 25 bits e 4096 voltas cunha saída paralela push-pull de 20 mA e unha taxa de pasos LSB de 200 kHz. En contornas industriais, móntase mediante servomotores mediante abrazaderas ou parafusos montados na parte frontal. Presenta un eixe de aceiro inoxidable h8 de 10 mm de diámetro (6 mm de diámetro opcional) que soporta cargas radiais e axiais de 40 e 110 N, protección IP64 no lado do eixe (IP66 na versión selada), resistencia a 30 G de impacto e 10 G de vibración, e funcionamento entre -30 e +70 °C.
O A/958H é un codificador absoluto multivolta con lectura óptica mediante LED e matriz de fotodiodos IR. Permite a selección de 4096, 8192 ou 65536 pasos por revolución e 16, 256 ou 4096 revolucións, cunha resolución máxima de 25 bits a 4096 revolucións. Emite a posición en código Gray ou binario a través dunha interface paralela (PP) ou paralela con predefinición (P1), cunha etapa de saída push-pull de 20 mA e unha taxa de pasos LSB de 200 kHz.
Construído cunha carcasa de aluminio de Ø58 mm e un eixe de aceiro inoxidable de Ø10 h8 (Ø6 opcional), soporta cargas radiais e axiais de 40 e 110 N. Ten protección IP64 no lado do eixe (IP66 na versión selada), resiste impactos de 30 G e vibracións de 10 G, e funciona nun rango térmico de -30 a +70 °C.
- Resolución máxima de 25 bits en 4096 xiros.
- Códigos de saída Gris e Binario con precisión de ata ±½ LSB (<13 bits).
- Interface de saída paralela (PP) ou en paralelo coa función predefinida (P1).
- Etapa de saída push-pull de 20 mA alimentado a 10–30 V CC con 200 kHz LSB.
Preguntas técnicas frecuentes
Para que resolucións e voltas se pode configurar o A/958H?
Permite escoller 4096, 8192 ou 65536 pasos por revolución e 16, 256 ou 4096 revolucións, cunha resolución máxima de 25 bits a 4096 revolucións.
Cal é a diferenza entre as interfaces PP e P1?
A interface PP mostra o valor angular no conector de saída en paralelo; o número de condutores é proporcional á resolución e ao tipo de código. A interface P1 é a mesma que a interface PP, pero cunha función predefinida.
Que opcións mecánicas e de selado hai dispoñibles?
A versión estándar ofrece protección IP64 no eixe con rodamentos para un funcionamento continuo a 6000 rpm. A opción W incorpora rodamentos selados con protección IP66 a 3000 rpm e a opción Q está fabricada integramente en aceiro inoxidable.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | aluminio (personalizable baixo petición) |
| Peso | 400 g |
| Eixo | Ø10 h8 aceiro inoxidable (Ø6 opcional) |
| carga radial/axial máxima. | 40 / 110 N |
| Eléctrico | |
| Protección do lado de saída | IP65 segundo a conexión |
| Alimentación | 10–30 V DC |
| Consumo máximo. | 100–400 mA segundo os bits |
| Frecuencia de ton LSB | 200 kHz |
| Códigos de saída | Gris, Binario |
| Resolución máxima. | 25 anaco / 4096 voltas |
| Interface / Saída | Paralelo (PP) · Paralelo con preconfiguración (P1) · Push-pull 20 mA |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP64 · Sellado IP66 |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Resistencia a impactos/vibracións | 30 G (11 ms) 10 G (10–1000 Hz) |
| Temperatura de funcionamento/almacenamento | -30 … +70 °C / -40 … +85 °C |
| Referencia | Configuración |
|---|---|
| A/958H-12-12-10-B-P1-0-CVA958H121210BP10CV | 4096 pasos/rev. · revolucións: 4096 · eixe estándar de Ø10 mm · Binario · Paralelo + Predefinido · cable axial de 1 m · máx. 25 bits · IP65 |
| Outras combinacións de resolución, fonte de alimentación, electrónica e conexión están dispoñibles baixo petición: póñase en contacto connosco e confirmaremos a referencia exacta. | |
