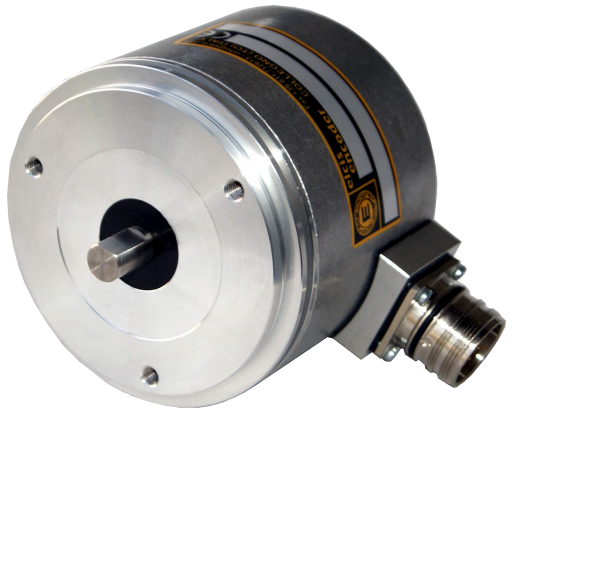

Codificador absoluto multivolta A/790
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto multivolta, SENSORES
O ELCIS 790 (A/790) é un codificador absoluto multivolta programable con ata 65.536 pasos (16 bits) en 4.096 voltas (12 bits), que presenta unha interface SSI e saídas incrementais de seno/coseno a 1024 ppr ou saídas RS422 de ata 16.384 pulsos por volta. Ten un eixe de aceiro inoxidable de Ø10 h7 cunha capacidade de carga radial/axial de 5 kg, resistencia a 40 G de impacto e 12 G de vibración, e funciona entre -20 e +85 °C cunha fonte de alimentación de 10–30 V.
Como codificador absoluto multivolta óptico cun sensor OptoASIC, o A/790 é programable ata 65.536 pasos (16 bits) en 4.096 voltas (12 bits), con código Gray ou saída binaria a través dunha interface serie SSI con predefinición. Tamén admite unha saída seno/coseno de 1024 ppr ou unha saída RS422 incremental de ata 16.384 pulsos por volta e, coa opción PR, pódese programar a través dun PC mediante USB ou RS422 en código ASCII.
Ten un eixe de aceiro inoxidable de Ø10 h7 cunha capacidade de carga radial/axial de 5 kg, unha resistencia ao impacto de 40 G (11 ms) e unha resistencia ás vibracións de 12 G (10–2000 Hz), e funciona entre -20 e +85 °C cunha fonte de alimentación de 10 a 30 V.
- Resolución programable de ata 65536 pasos en 4096 xiros.
- Interface serie SSI con predefinición e saída incremental adicional RS422 ata 16384 pulsos/volta.
- Programable (opción PR) mediante software para PC USB, ou a través da interface RS422 en código ASCII.
- Resistencia ao impacto de 40 g (11 ms) xa vibracións de 12 G (10–2000 Hz).
Preguntas técnicas frecuentes
Que interface usa o A/790 para transmitir a posición?
Unha interface SSI serie síncrona con entradas de reloxo, enderezo (DIR) e predefinidas, con electrónica de saída RS422. O valor transmítese comezando polo bit máis significativo (MSB).
Pódese programar a resolución do codificador?
Si, coa opción Programable (PR) (máx. 8192 div/revolución), o código de saída (Gray ou Binario), a resolución (ata a resolución física máxima do codificador), o valor predefinido e a dirección de contaxe pódense configurar mediante software para PC conectado por USB ou mediante unha interface RS422 en código ASCII. O software e o cable están dispoñibles se se solicitan.
Que saídas adicionais admite ademais da interface SSI?
O A/790 admite unha saída sen/cos de 1024 ppr (opción S) ou unha saída RS422 incremental de ata 16384 pulsos por revolución (opcións de I1 a I5: 1024, 2048, 4096, 8192 ou 16384).
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 750 g |

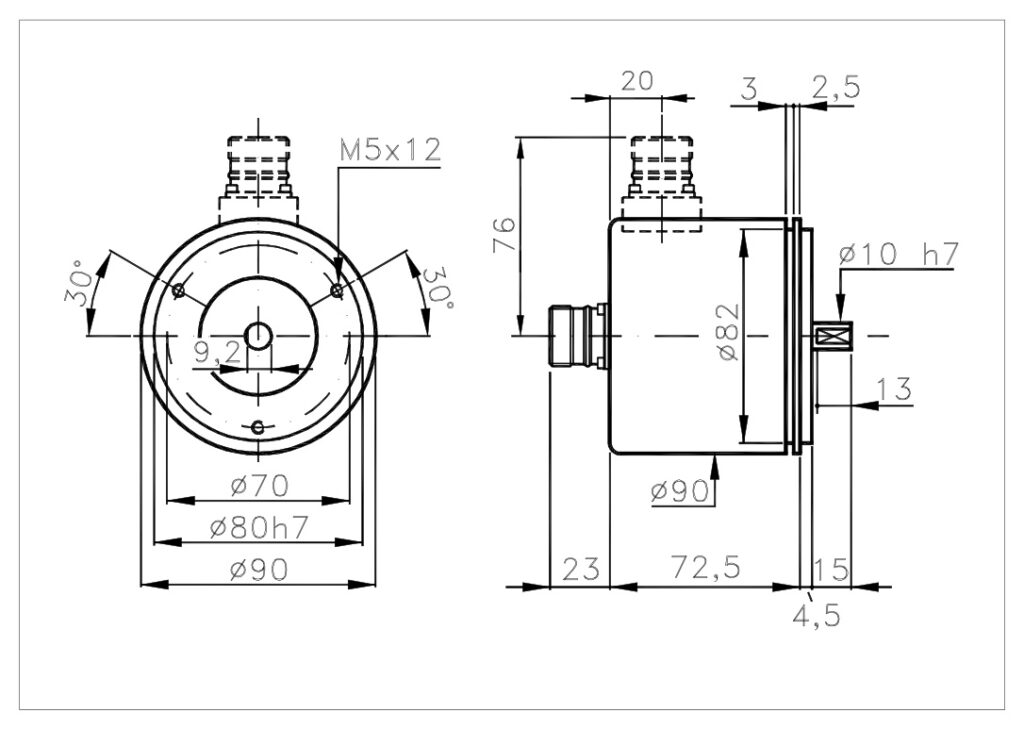

| Eixo | Ø10 h7 aceiro inoxidable (opcional Ø8, Ø12, Ø12, Ø12,7 ou baixo petición) |
| carga radial/axial máxima. | 5 kg |
| Eléctrico | |
| Protección do lado de saída | IP65 ou IP66 segundo o conector |
| Códigos de saída | Gris, Binario (programable) |
| Resolución máxima. | 65536 pasos (16 bits) |
| número máximo de voltas. | 4096 (12 bits) |
| Alimentación | 10–30 V |
| Consumo máximo. | 200 mA |
| Frecuencia máxima (reloxo) | 500 kHz |
| Protección e medio ambiente | |
| protección do lado do eixo | Estándar IP65 · Sellado IP66 |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Resistencia ao impacto | 40 G (11 ms) |
| Resistencia ás vibracións | 12 G (10–2000 Hz) |
| Función temp. / almacén. | -20 … +85 °C / -30 … +85 °C |
| Referencia | Configuración |
|---|---|
| A/790-MG-4096-1030-S1-PR-CV-RA790MG40961030S1PRCVR | Multivolta · Gris · (B) · Resolución: 4096 · 10–30 V · SSI con predefinición · Programable (máx. 8192 div/volta) · 1 m de cable · IP65 · Saída: R |
| Outras combinacións de resolución, fonte de alimentación, electrónica e conexión están dispoñibles baixo petición: póñase en contacto connosco e confirmaremos a referencia exacta. | |
