Encoder absoluto dunha soa volta A/390CBB
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador absoluto dunha soa volta, SENSORES

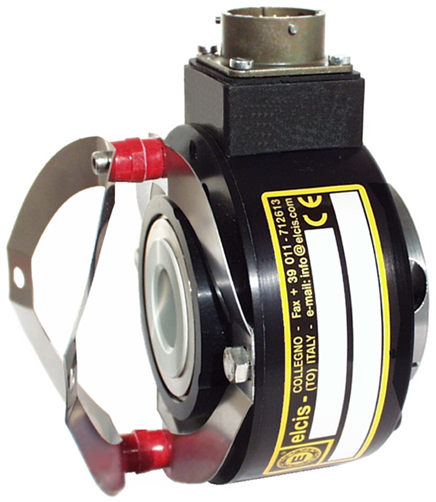

El ELCIS 390CBB (A/390CBB) es un encoder absoluto monovuelta óptico de 2 a 13 bits, con carcasa estanca al polvo y a la humedad, eje hueco pasante aislado mediante casquillo de plástico y acoplamiento elástico interno. Apto para montaje en motores en ambientes industriales.
Como codificador absoluto óptico dunha soa volta con fonte LED e fototransistores, o A/390CBB ofrece ata 8192 pasos por revolución (13 bits) en código Gray, binario, exceso, BCD ou personalizado. A saída é paralela, con opcións para LED cero, latch, paridade e multiplexor, ou serie SSI (RS422) en Gray ou exceso.

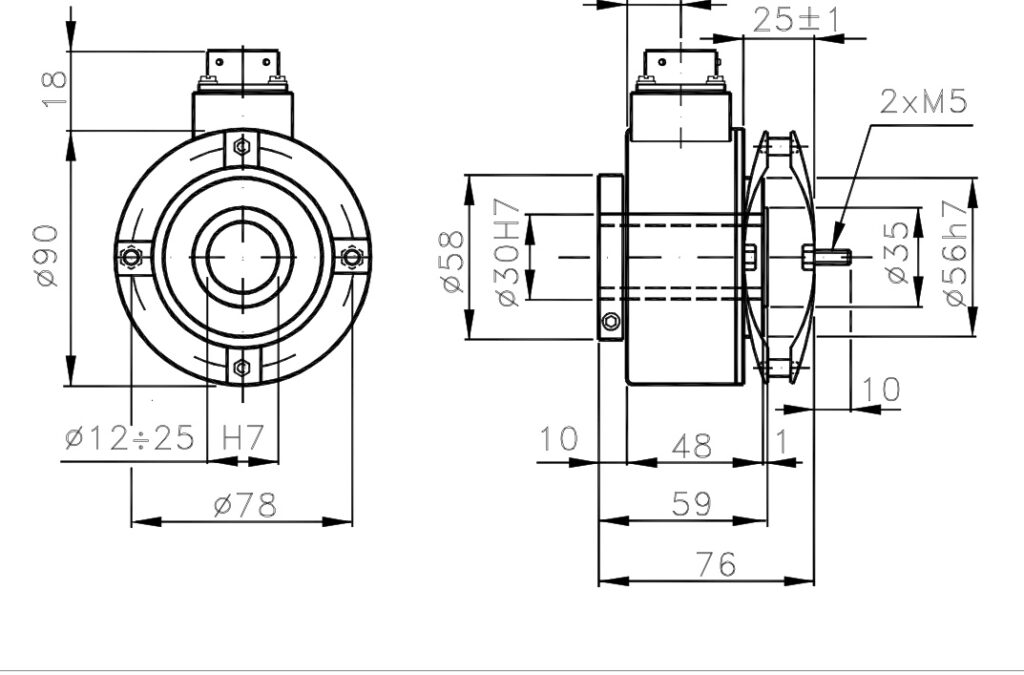

Tiene carcasa Ø78 mm con base y tapa de aluminio anodizado, eje H7 de Ø12, Ø15, Ø20 o Ø25 mm (otros bajo pedido) y admite 5 kg de carga radial/axial, resiste impactos de 40 G (11 ms) y vibraciones de 12 G (10–2000 Hz), y trabaja entre 0 y +70 °C con protección IP65 en el lado del eje (IP66 en versión sellada). Peso: 700 g.
- Resolución de De 2 a 13 bitsata 8192 pasos por volta.
- Eixo pasante oco illado de Ø12 a Ø25 milímetros.
- Cinco rangos de potencia: 5 V e 15 V ±5 %, 8–24 V, 18–28 V e 10–30 V.
- Opcións de interface paralela: LED cero, Pestillo, Paridade e Multiplexor.
- Fonte de luz LED con vida ≥ 100.000 h.
Preguntas técnicas frecuentes
Que resolucións ofrece o A/390CBB para cada código?
En Gray, Binario e BCD, 8, 16, 32, 64, 128, 256 ou 512 pasos por revolución; en Gray e Binario, tamén 1024, 2048, 4096 ou 8192; en Exceso, Binario e BCD, 10, 100, 500, 1000, 180, 360, 720 ou 900; e en Exceso e Binario, 1440, 1800, 2000, 2880, 3600 ou 4000. Outras resolucións dispoñibles se se solicita.
Que diámetros de eixo oco admite o A/390CBB?
O eixe oco é de perno pasante e illado, cun casquillo Noril de Ø12, Ø15, Ø20 ou Ø25 mm (H7); outros diámetros están dispoñibles baixo petición. O acoplamento elástico interno tamén está illado.
Pódese usar a interface SSI con código binario ou BCD?
Non. A saída serie SSI só está dispoñible con código Gray ou Excess. Para binario ou BCD, úsase a interface paralela, onde a entrada Latch é estándar.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Vivenda | Ø78 milímetros |
| Eixo | Illado a través dun orificio (casquillo de Noril) H7: Ø12, Ø15, Ø20 o Ø25 mm (otros bajo pedido) (personalizable bajo pedido) |
| carga radial/axial máxima. | 5 kg |
| Par de arranque | 120 gcm estándar · 180 gcm sellado |
| Etapas de saída | Colector aberto NPN 10 mA (estándar) · NPN colector abierto + PTC 70 mA · NPN emisor abierto + PTC 70 mA · push-pull + PTC 70 mA (1–12 bit) |
| vida útil do rodamento | 1,5 × 10⁹ revolucións (1000 rpm, 1/4 de carga máxima) |
| Eléctrico | |
| Interface | Paralelo (estándar) · SSI (RS422) |
| Alimentación | 5 V ±5 % · 15 V ±5 % · 8–24 V · 18–28 V · 10–30 V |
| Consumo máximo. | 200–400 mA segundo o número de bits (personalizable baixo petición) |
| Frecuencia máxima. | 50 kHz (personalizable baixo petición) |
| Códigos de saída | Gris, Binario, Exceso, BCD, Personalizado |
| Resolución máxima. | 8192 pasos/xiro (13 bits) |
| Protección e medio ambiente | |
| Protección IP | IP65 no lado do eixo (IP66 sellado) · lado salida IP64 a IP66 según conexión |
| RPM continuas máximas | 6000 estándar · 3000 selado (intermitente: +30 %) |
| Temperatura de funcionamento/almacenamento | 0 … +70 °C / -30 … +85 °C (personalizable baixo petición) |
| Referencia | Configuración |
|---|---|
| A/390CBB-G-256-824-B-CV-RA390CBBG256824BCVR | Gris · 256 pasos/revolución · 8–24 V · Push-pull + PTC (1–12 bits) · 1 m de cable · IP65 · saída radial |
| A/390CBB-G-256-1828-B-CV-RA390CBBG2561828BCVR | Gris · 256 pasos/revolución · 18–28 V · Push-pull + PTC (1–12 bits) · 1 m de cable · IP65 · saída radial |
| A/390CBB-G-256-1030-B-CV-RA390CBBG2561030BCVR | Gris · 256 pasos/revolución · 10–30 V · Push-pull + PTC (1–12 bits) · 1 m de cable · IP65 · saída radial |
| A/390CBB-G-256-1828-KP-CV-RA390CBBG2561828KPCVR | Gris · 256 pasos/revolución · 18–28 V · Emisor aberto NPN + PTC · Cable de 1 m · IP65 · Saída radial |
| A/390CBB-G-256-5-B-CV-RA390CBBG2565BCVR | Gris · 256 pasos/volta · 5 V ±5 % · Push-pull + PTC (1–12 bits) · 1 m de cable · IP65 · saída radial |
| Outras combinacións de resolución, fonte de alimentación, electrónica e conexión están dispoñibles baixo petición: póñase en contacto connosco e confirmaremos a referencia exacta. | |
