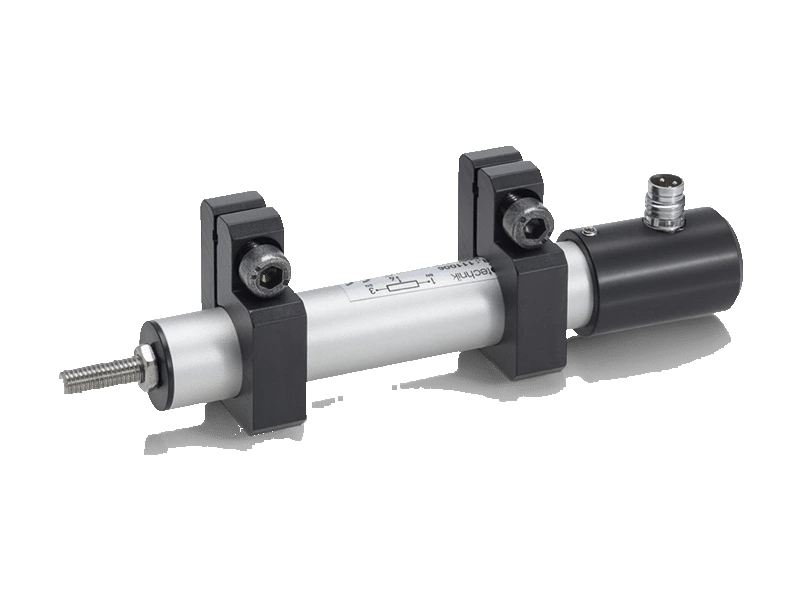

Transductor potenciométrico con abrazaderas de montaje TX2
- Fabricante: Novotécnica
- Categoría: Desprazamento, Potenciómetro lineal, SENSORES, Sensores lineais potenciométricos, Transdutores lineais
Transductor potenciométrico TX2 de Novotechnik. Plástico conductor, con carcasa de aluminio anodizado.
Transductor potenciométrico de Ø16 mm y protección IP67, con bridas metálicas y vástago con doble sellado. Las abrazaderas de montaje son desplazables y permiten una fijación variable. La conexión eléctrica es por conector radial o por cable radial. Los transductores con o sin retorno elástico, con montaje central o con placas de brida tienen sus propias hojas (TEX).
Puntos clave
- Diámetro de la carcasa Ø 16 mm
- Protección IP67
- Vida de hasta 50 millones de movimientos (según la aplicación)
Preguntas técnicas frecuentes
¿Qué se puede conectar al transductor potenciométrico TX2?
Se le pueden conectar conectores y cables M8 de Novotechnik, acoplamientos y fijaciones para sensores lineales de Novotechnik, indicadores controlados por proceso con display MAP y acondicionadores de señal con alimentación en corriente y salidas normalizadas (ver sus hojas) MUP y MUK.
¿Cómo se pide el transductor potenciométrico TX2?
El código de pedido tiene 6 casillas: rango eléctrico definido (mm), clase de protección, vástago, montaje, versión eléctrica y conexión. Por ejemplo, TX2-0150-717-002-202 (Art. 400037406) es la versión con rango eléctrico definido de 150 mm, IP67 con vástago de un lado, vástago con rosca M5, abrazaderas de montaje, versión linealizada y cable estándar NT de 2 m con salida radial. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el transductor potenciométrico TX2?
Temperatura de trabajo: -40 … +85 °C con conector / -20 … +100 °C con cable. Protección: IP67 (usar conector con IP67 o superior).
Propiedades
| Característica | Especificación |
|---|---|
| Descrición | |
| Vivenda | aluminio anodizado |
| Montaxe | Abrazaderas de montaje; ver plano |
| Tallo | Acero inoxidable (1,4305), giratorio, rosca exterior M5 |
| Rodamento | Bucha de bronce sinterizado |
| elemento resistivo | plástico condutor |
| Cursor | Multidedo de metal precioso |
| Conexión eléctrica | Conector redondo M8x1 de 3 polos / cable PUR de 4 hilos, 4x 0,14 mm², apantallado, 2 m |
| Datos eléctricos | |
| sinal de saída | Divisor de tensión |
| Tolerancia de la resistencia | ±20 % |
| Repetibilidade | 0,01 milímetros |
| Resolución | mejor que 0,01 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión máx. admisible aplicada | 42 V |
| Coeficiente de temperatura efectivo de la relación tensión de salida / aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Datos mecánicos | |
| Fuerza de accionamiento, horizontal y vertical | < 5 N (a 20 °C) |
| Fuerza de desprendimiento (tearing force) | máx. 15 N (*) |
| Condicións ambientais | |
| Temperatura de traballo | -40 … +85 °C con conector / -20 … +100 °C con cable |
| Humidade de traballo | 0 … 95 % H.R. (sin condensación) |
| Vibración | 5 … 2000 Hz, Amax = 0,75 mm, amax = 20 g |
| Choque | 50 g, 6 ms |
| Vida | > 50 x 10⁶ movimientos típ. |
| Velocidad máx. de trabajo | 5 m/s |
| Protección DIN EN 60529 | IP67 (usar conector con IP67 o superior) |
| Condiciones de ensayo IP67 | Estado de fabricación, 1 m de profundidad de agua, 0,5 h |
| Sellado del vástago | El desgaste depende de la aplicación y de los ciclos |
| Referencia | Configuración |
|---|---|
| TX2-0025-717-002-101TX20025717002101 | Art. 400037301 · Rango definido: 25 mm · Conexión: Conector M8 |
| TX2-0025-717-002-202TX20025717002202 | Art. 400037401 · Rango definido: 25 mm · Conexión: Cable 2 m |
| TX2-0050-717-002-101TX20050717002101 | Art. 400037302 · Rango definido: 50 mm · Conexión: Conector M8 |
| TX2-0050-717-002-202TX20050717002202 | Art. 400037402 · Rango definido: 50 mm · Conexión: Cable 2 m |
| TX2-0075-717-002-101TX20075717002101 | Art. 400037303 · Rango definido: 75 mm · Conexión: Conector M8 |
| TX2-0075-717-002-202TX20075717002202 | Art. 400037403 · Rango definido: 75 mm · Conexión: Cable 2 m |
| TX2-0100-717-002-101TX20100717002101 | Art. 400037304 · Rango definido: 100 mm · Conexión: Conector M8 |
| TX2-0100-717-002-202TX20100717002202 | Art. 400037404 · Rango definido: 100 mm · Conexión: Cable 2 m |
| TX2-0150-717-002-101TX20150717002101 | Art. 400037306 · Rango definido: 150 mm · Conexión: Conector M8 |
| TX2-0150-717-002-202TX20150717002202 | Art. 400037406 · Rango definido: 150 mm · Conexión: Cable 2 m |
| TX2-0200-717-002-101TX20200717002101 | Art. 400037308 · Rango definido: 200 mm · Conexión: Conector M8 |
| TX2-0200-717-002-202TX20200717002202 | Art. 400037408 · Rango definido: 200 mm · Conexión: Cable 2 m |
| TX2-0250-717-002-101TX20250717002101 | Art. 400037309 · Rango definido: 250 mm · Conexión: Conector M8 |
| TX2-0250-717-002-202TX20250717002202 | Art. 400037409 · Rango definido: 250 mm · Conexión: Cable 2 m |
| TX2-0300-717-002-101TX20300717002101 | Art. 400037310 · Rango definido: 300 mm · Conexión: Conector M8 |
| TX2-0300-717-002-202TX20300717002202 | Art. 400037410 · Rango definido: 300 mm · Conexión: Cable 2 m |
