Elemento resistivo potenciométrico PTN
Divisor de tensión | Carrera 25 … 250 mm | Linealidad ≤ ±0,1 … ±0,25 % | Repetibilidad ≤ ±0,01 mm | 42 VDC máx. | -40 … +100 °C | Fijación por pegado o sujeción
- Fabricante: Novotécnica
- Categoría: Desprazamento, SENSORES, Sensores lineais potenciométricos

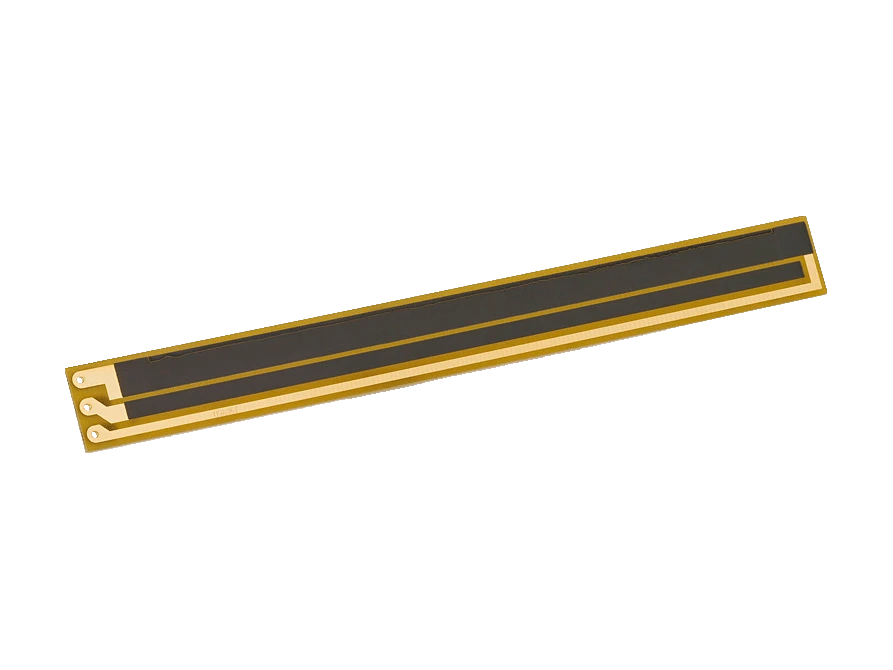

Elemento resistivo potenciométrico PTN de Novotechnik. Plástico conductor sobre soporte de resina epoxi.
Elementos resistivos de traslación para instalar en aparatos cerrados, de dimensiones tan reducidas que no cabe un transductor de posición con carcasa y vástago. Hay dos diseños de cursor.
Puntos clave
- Montaje por pegado o por sujeción
- Linealidad independiente de ≤ ±0,1 … ±0,25 %
Preguntas técnicas frecuentes
¿Qué se puede conectar al elemento resistivo potenciométrico PTN?

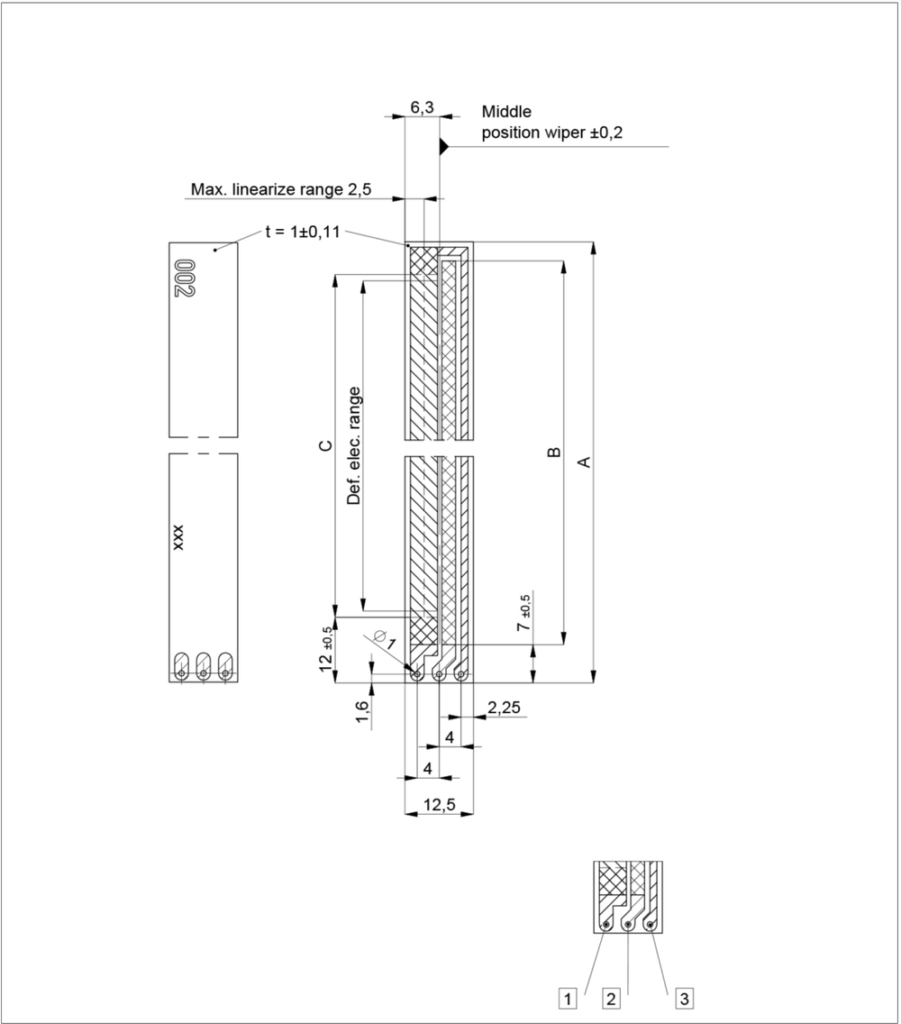

Se le pueden conectar conjunto de cursor para el elemento resistivo; el montaje con distancia de trabajo y alineación de la posición media del cursor es el del plano. Las cotas de montaje no son cotas de producción S-115 y S-170.
¿Cómo se pide el elemento resistivo potenciométrico PTN?
Por ejemplo, PTN-0100 (Art. 400002190) es la versión con elemento resistivo de 100 mm de rango eléctrico definido. En la tabla de referencias de esta página están todas las referencias de pedido con su Art.
¿En qué condiciones trabaja el elemento resistivo potenciométrico PTN?
Temperatura de trabajo: -40 … +100 °C.
Propiedades
| Característica | Especificación |
|---|---|
| Descrición | |
| Soporte | Resina epoxi reforzada con fibra de vidrio |
| elemento resistivo | plástico condutor |
| Cursor | Multidedo de metal precioso |
| Conexión eléctrica | Hilos soldados a las pistas de soldadura del elemento resistivo |
| Datos eléctricos | |
| sinal de saída | Divisor de tensión |
| Tolerancia de la resistencia | ± 20 % |
| Repetibilidade | ≤ ±0,01 mm |
| Corriente de cursor recomendada | ≤ 1 µA |
| Corriente de cursor máx. en caso de fallo | 10 mA |
| Tensión de alimentación máx. Ub | 42 V CC |
| Coeficiente de temperatura efectivo de la relación tensión de salida / tensión aplicada | típ. 5 ppm/K |
| Resistencia de aislamiento (500 VDC) | ≥ 10 MΩ |
| Rigidez dieléctrica (500 VAC, 50 Hz) | ≤ 100 µA |
| Condicións ambientais | |
| Temperatura de traballo | -40 … +100 °C |
| Humidade de traballo | 0 … 95 % H.R. (sin condensación) |
| Vida | típ. > 50 millones de movimientos (según las tolerancias de instalación y las condiciones ambientales) |
| Seguridad funcional | Consultar para sistemas relacionados con la seguridad |
| Sentido de la característica de salida | |
| Conexións | 1, 2 y 3 (ver esquema) |
| Sentido creciente (al moverse hacia la conexión eléctrica) | Tensión de alimentación Ub en la conexión 1 |
| Sentido decreciente (al moverse hacia la conexión eléctrica) | Tensión de alimentación Ub en la conexión 3 |
| Referencia | Configuración |
|---|---|
| PTN-0025PTN0025 | Art. 400002187 · Rango eléctrico definido: 25 mm |
| PTN-0050PTN0050 | Art. 400002188 · Rango eléctrico definido: 50 mm |
| PTN-0075PTN0075 | Art. 400002189 · Rango eléctrico definido: 75 mm |
| PTN-0100PTN0100 | Art. 400002190 · Rango eléctrico definido: 100 mm |
| PTN-0150PTN0150 | Art. 400002191 · Rango eléctrico definido: 150 mm |
| PTN-0200PTN0200 | Art. 400002192 · Rango eléctrico definido: 200 mm |
| PTN-0250PTN0250 | Art. 400002193 · Rango eléctrico definido: 250 mm |
