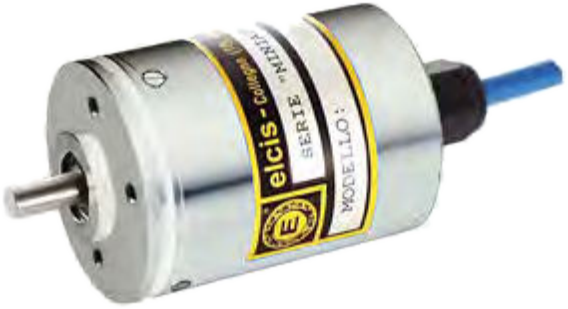

Codificador magnético absoluto M344S
- Fabricante: Codificador ELCIS
- Categoría: Codificador, Codificador absoluto, Codificador magnético absoluto, SENSORES
Encoder magnético absoluto dunha volta con brida servo ('Servo Mount') e velocidade de rotación de ata 12000 rpm. Apto para aplicacións industriais como mariña, médica, impresión, metalurxia, automatización industrial e instrumentación.
Saída binaria natural a través da interface serie SSI sobre RS422, cunha resolución de ata 13 bits (8192 pasos por revolución). Frecuencia máxima de 500 kHz e consumo máximo de 35 mA.
Carcasa de aluminio con brida de Ø44 mm, centrado de Ø20 h7 e eixe de aceiro inoxidable de Ø6 h7. Ata 12 000 rpm continuas con rodamentos de baixo par (opción B). Rango de temperatura de funcionamento: de -25 a +85 °C. A clasificación IP do lado do eixe e as rpm continuas difiren entre as especificacións do Reino Unido e as italianas; confirme cun axente de aduanas antes de realizar o pedido. Dispoñible en guemisa.es.
- Tecnoloxía espira única magnética absoluta ata 13 bits (8192 pasos/xiro).

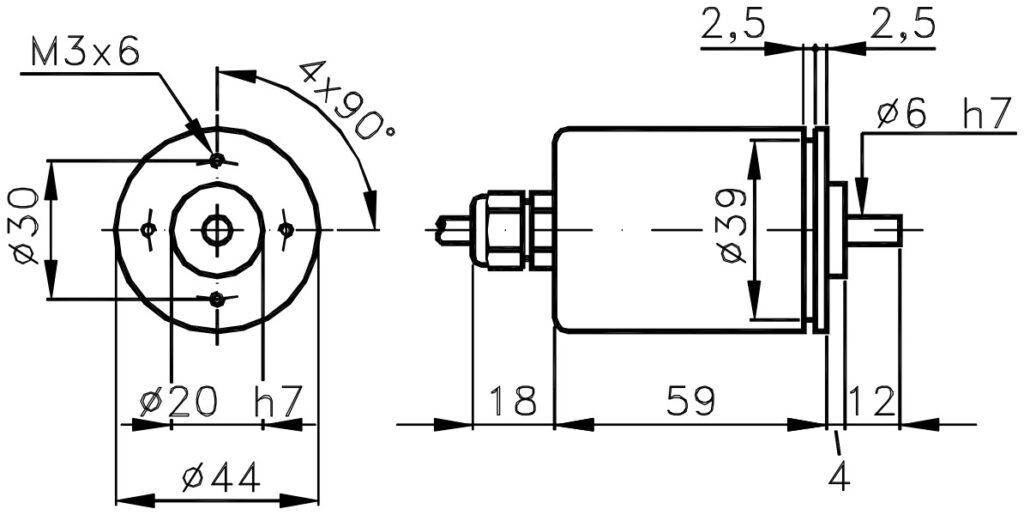

- Fixación mediante brida de servo ('montaxe de servo') con centrado de Ø20 h7 e corpo de Ø39 mm.
- Ata 12000 rpm continuo con rodamentos de baixo par (opción B) e resistencia ao impacto de 100 G (6 ms).
- Saír Serie SSI (RS422) con frecuencia máxima de 500 kHz.
- Alimentación 5 V ±5 %, 5÷30 V calquera dos dous 10-30 V.
Preguntas técnicas frecuentes
Que tipo de fixación mecánica ten o modelo M344S?
O modelo M344S incorpora unha brida de fixación tipo servo ('Servo Mount') de Ø44 mm con centrado de Ø20 h7.
Que interface de comunicación e formato de datos usa o codificador M344S?
Emprega unha interface serie síncrona SSI baixo o estándar físico RS422, proporcionando datos de posición en código binario natural transmitidos desde o bit máis significativo (MSB) cun reloxo externo de ata 500 kHz.
Que opcións de velocidade de rotación e clasificación IP ofrece?
A folla de especificacións en inglés indica 3000 rpm continuas con IP66 (estándar) e 12000 rpm con IP53 (rodamentos de baixo par, opción B). A folla de especificacións italiana indica 6000 rpm con IP64 (estándar), 3000 rpm con IP66 (selados) e 12000 rpm con IP53 (baixo par). Confirme con Guemisa antes de facer o pedido.
Propiedades
| Característica | Especificación |
|---|---|
| Mecánica | |
| Peso | 120 g |
| Eixo | Ø6 h7 aceiro inoxidable |
| carga radial/axial máxima. | 1 kg |
| Eléctrico | |
| Protección do lado de saída | IP65 con cable CV |
| Resolución máxima. | 8192 pasos/xiro (13 bits) |
| Código de saída | Binario natural |
| Frecuencia máxima. | 500 kHz |
| Alimentación | 5 V ±5 % · 5÷30 V · 10÷30 V |
| Consumo máximo. | 35 mA |
| Dirección de rotación / cero mecánico | Dirección non conmutable (arriba/abaixo) · Busca mecánica do cero: Non |
| Interface | Serie SSI (RS422) |
| Protección e medio ambiente | |
| protección do lado do eixo | Inglés: estándar IP66 • IP53 baixo torque. Italiano: estándar IP64 • IP66 selado • IP53 baixo torque. Confirmar con Guemisa antes de facer o pedido. |
| RPM continuas máximas | Inglés: estándar 3000 · 12000 baixo par. Italiano: 6000 estándar · 3000 selado · 12000 baixo par. Confirmar con Guemisa antes de facer o pedido. (Intermitentes: +30 %) |
| Resistencia a impactos/vibracións | 100 G (6 ms) · 12 G (10 ÷ 2000 Hz) |
| Temperatura de funcionamento/almacenamento | -25 … +85 °C / -25 … +125 °C |
