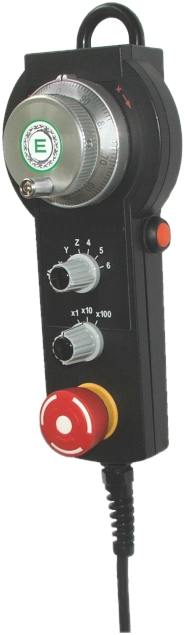

Volant électronique portable VP54
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, CAPTEURS, Volants électroniques
Volant électronique portable sans compteur électronique interne, pour connexion à la commande numérique par câble. Il est doté de commutateurs permettant de sélectionner la résolution et l'axe de la commande numérique et peut être équipé de quatre boutons-poussoirs pour la commande à distance des fonctions de la commande numérique (sur demande).
La VP54 est dotée d'un boîtier en ABS de 640 g offrant une excellente résistance aux agents extérieurs et d'une commande en aluminium anodisé à 100 divisions ; les pas (100 PPR) sont verrouillables à chaque division. Deux commutateurs électroniques permettent de sélectionner la résolution et l'axe CNC, et un bouton-poussoir de type champignon assure l'arrêt immédiat de la machine-outil. Jusqu'à quatre boutons-poussoirs en façade sont disponibles sur demande pour la commande à distance de quatre fonctions CNC.
Il est facile à utiliser et compatible avec la plupart des machines CNC grâce à ses différentes tensions d'alimentation (5 V ±5 V ou 12–24 V) et ses neuf étages de sortie électroniques. Le câble de 3 m est équipé d'un connecteur (VD4, VM9, VM5 ou VL). En option : palier de montage (option S), coupleur magnétique (M), boutons-poussoirs d'activation (droite J, gauche W, gauche et droite V) et câble spiralé de 3 m (T) ou 5 m (U). guemisa.es.
- Boîtier en ABS pesant 640 g avec une bonne résistance aux agents extérieurs.
- Deux commutateurs électroniques permettent de sélectionner la résolution et l'axe de la CNC.
- Bouton-poussoir de type champignon pour arrêter immédiatement la machine-outil.
- Câble spiralé de 3 ou 5 m sur demande et connecteur à l'extrémité du câble.
- Durée de vie en rotation ≥ 1 000 000 ha 200 tr/min et protection IP64 côté arbre.
Questions techniques fréquentes
Quelles sont les caractéristiques du volant portable VP54 ?
Il intègre une commande graduée à 100 divisions avec verrouillage à chaque division, deux commutateurs pour sélectionner la résolution et l'axe CNC et un bouton-poussoir de type champignon pour arrêter immédiatement la machine-outil, dans un boîtier ABS de 640 g.
Quelles sont les options de câblage offertes par le VP54 ?
La version standard comprend un câble de 3 m sans spirale. Elle peut être commandée avec un câble spiralé de 3 m (option T) ou un câble spiralé de 5 m (option U).
Quelles options d'activation du bouton sont prises en charge ?
Sur demande, il existe un bouton d'activation droit (option J), un bouton d'activation gauche (option W) ou un bouton d'activation gauche et droit (option V) ; il peut y avoir un ou deux boutons d'activation.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | ABS |
| Poids | 640 g |
| Électrique | |
| Résolution | 100 divisions/tour |
| Consommation maximale. | 120 mA pilote de ligne standard de 180 mA |
| Impulsions par tour | 100 |
| Protection et environnement | |
| protection latérale de l'essieu | IP64 |
| protection de sortie du volant | IP65 |
| Durée de vie en rotation à 200 tr/min | ≥ 1 000 000 h |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Température de fonctionnement | 0 … +70 °C (Personnalisable sur demande : température de fonctionnement) |
| Température de stockage | -25 … +65 °C |
| Autres fonctionnalités | |
| Télécommande et disque gradué | Aluminium anodisé |
| Afficher | 100 divisions dans la bride de contrôle |
| Connexion | câble de 3 m avec connecteur à l'extrémité (spirale en option) |
