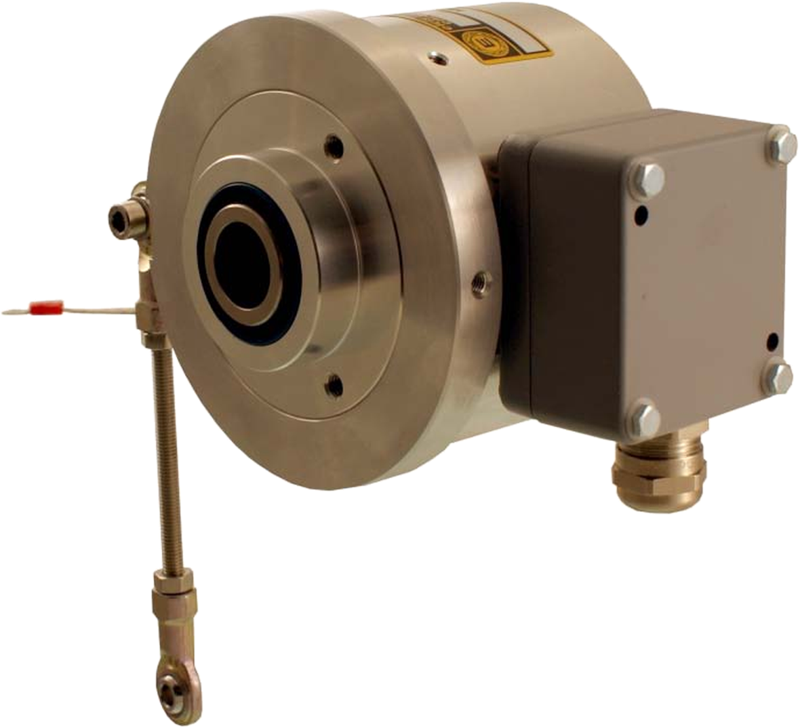

Encodeur incrémental robuste ATEX I/104
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental antidéflagrant ATEX, Encodeur incrémental robuste, CAPTEURS
Encodeur incrémental à arbre creux adapté aux travaux intensifs dans des environnements industriels difficiles, offrant une fiabilité et une robustesse élevées.
L'I/104 est équipé d'un support de couple ou de pivot (les deux avec un couple jusqu'à 270°) et offre de 100 à 2048 impulsions par révolution, une fréquence maximale de 120 kHz et une électronique NPN, PNP, push-pull, des pilotes 26LS31 et 7272 et TTL 7404.
Socle et couvercle en aluminium, arbre creux en acier inoxydable H7, Ø12 à Ø16 mm, supportant une charge radiale/axiale de 20 kg. Fonctionne de -20 à +85 °C avec une protection IP65 côté arbre (étanchéité IP66) et une sortie radiale par câble, connecteur, embout de câble ou boîte à bornes. Disponible en guemisa.es.
- Résolution de 100 à 2048 impulsions par tour et une fréquence jusqu'à 120 kHz.
- Arbre creux en acier inoxydable H7, de Ø12 à Ø16 mm (Autres diamètres disponibles sur demande).
- Température de fonctionnement de -20 à +85 °C et un MTTFd élevé selon la norme EN ISO 13849-1.
- Jusqu'à 6000 tr/min charge radiale/axiale continue et maximale de 20 kg.
Questions techniques fréquentes
Quels diamètres d'arbres creux le I/104 supporte-t-il ?
Ø12, Ø12,7, Ø14, Ø15 et Ø16 mm, avec tolérance H7 ; autres diamètres sur demande.
Quelles tensions d'alimentation supporte-t-il ?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V, 15–30/15 V et 5–30 V.
Quelles connexions offre l'I/104 ?
Sortie radiale uniquement (R) : câble de 1 m (CV, IP67), connecteur (CM, CL, CD, CH, CH5, CI, CE, C4, CH6), connecteur d'extrémité de câble ou boîte à bornes (MS).

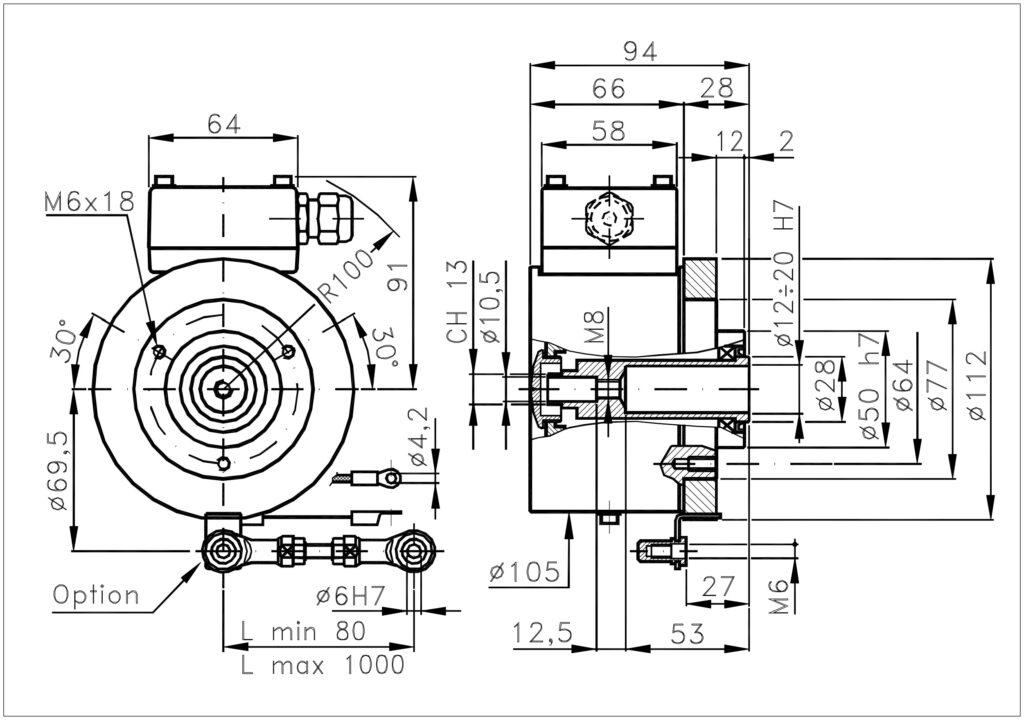

Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Logement | Ø104 mm |
| Poids | 850 g |
| arbre creux | H7, acier inoxydable : Ø12, Ø12,7, Ø14, Ø15 ou Ø16 mm (autres dimensions disponibles sur demande) |
| charge radiale/axiale maximale. | 20 kg |
| Compensation de couplage maximale | Axial ±0,2 mm · radial ±0,05 mm |
| Électrique | |
| Protection côté sortie | Selon la connexion : IP00 à IP67 (voir page 2) |
| Alimentation | 5–30 V selon la version (voir page 2) |
| Consommation maximale. | 80 mA pilote de ligne standard de 120 mA |
| Impulsions par tour | 100 à 2048 |
| Fréquence maximale. | 120 kHz |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP65 · Étanchéité IP66 (Z) (sans option de faible couple) |
| régime maximal continu | 6000 standard · 3000 scellé (intermittent : +30 % ; pas d'option de faible couple) |
| Résistance aux chocs | 50 G × 11 ms |
| résistance aux vibrations | 12 G (10–2000 Hz) |
| Température de fonctionnement | -20 … +85 °C |
