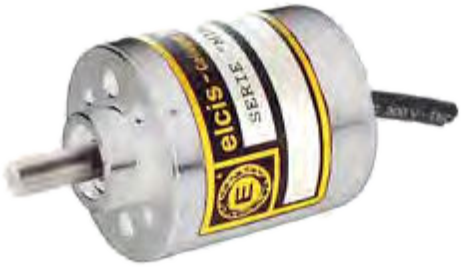

Encodeur magnétique absolu M338
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur absolu, Encodeur magnétique absolu, CAPTEURS
Encodeur magnétique absolu monotour jusqu'à 13 bits, à haute vitesse de rotation (12 000 tr/min) et indice de protection IP. Adapté aux applications industrielles telles que le secteur maritime, médical, les arts graphiques, la métallurgie, l'automatisation industrielle et l'instrumentation.
Sortie binaire naturelle via interface série SSI conforme à la norme de transmission RS422. La sortie des données est synchrone avec une horloge externe et transmise à partir du bit de poids fort (MSB). Fréquence maximale : 500 kHz ; consommation maximale : 35 mA.

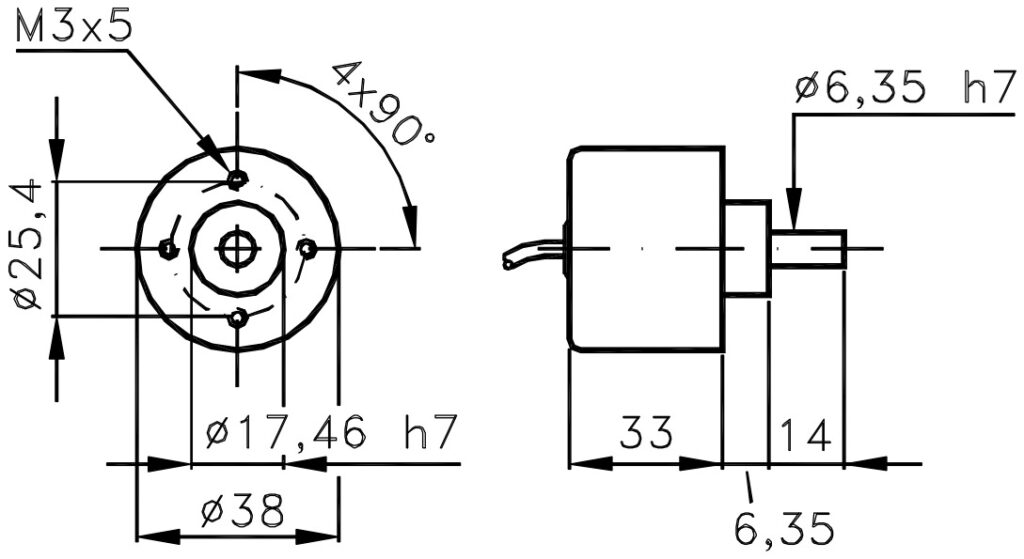

Carter et couvercle en aluminium, Ø 38 mm, avec fixation Ø 25,4 mm, et arbre en acier inoxydable h7 Ø 6,35 mm. Vitesse continue jusqu'à 12 000 tr/min avec roulements à faible couple (option B), indice de protection IP66 côté arbre avec roulements étanches (option Z), et température de fonctionnement de -25 à +85 °C. Disponible en guemisa.es.
- Technologie tour magnétique absolu jusqu'à 13 bits (8192 pas/tour).
- Enveloppe Ø38 mm et le poids de 100 g.
- Jusqu'à 12 000 tr/min continu (option B, sous par); 6000 tr/min standard et 3000 tr/min étanchéité (option Z).
- Sortie Série SSI (RS422), fréquence maximale. 500 kHz.
- protection latérale de l'essieu IP64 standard, IP66 scellé (Z) et IP53 faible couple (B) ; alimentation 5 V ±5 %, 5÷30 V ou 10÷30 V.
Questions techniques fréquentes
Quelle interface de communication et quel format de données utilise l'encodeur M338 ?
Il utilise une interface série SSI conforme à la norme de transmission RS422 et au codage binaire naturel. La sortie des données est synchrone avec une horloge externe et la position angulaire est transmise à partir du bit de poids fort (MSB). La fréquence maximale est de 500 kHz.
Quelles sont les options de vitesse de rotation et d'indice de protection IP disponibles ?
Elle offre 6000 tr/min avec IP64 dans la version standard, 3000 tr/min avec protection IP66 (option Z avec roulements étanches) et jusqu'à 12000 tr/min en continu avec IP53 (option B avec roulements à faible couple).
Quelles tensions d'alimentation supportent l'encodeur M338 ?
Il est disponible avec des alimentations 5V ±5 %, 5÷30V et 10÷30V, avec une consommation maximale de 35mA.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Poids | 100 g |
| Axe | Ø6,35 h7 acier inoxydable (personnalisable sur demande : arbre et température de fonctionnement) |
| charge radiale/axiale maximale. | 1 kg |
| durée de vie du roulement | 1,5 × 10 9 tours (à 1000 tr/min et à 1/4 de la charge maximale) |
| Sens de rotation / recherche du zéro mécanique | Non commutable (haut/bas) · Pas de recherche mécanique du zéro |
| Électrique | |
| Protection côté sortie | IP65 avec câble CV |
| Résolution maximale. | 8192 pas/tour (13 bits) |
| Fréquence maximale. | 500 kHz |
| Alimentation | 5 V ±5 % · 5÷30 V · 10÷30 V |
| Consommation maximale. | 35 mA |
| Interface | Série SSI (RS422), code binaire naturel |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP64 • Étanchéité IP66 • Faible couple IP53 |
| régime maximal continu | 6000 standard · 3000 étanche · 12000 faible couple (intermittent : +30 %) |
| résistance aux chocs et aux vibrations | 100 G (6 ms) · 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement/stockage | -25 … +85 °C / -25 … +125 °C (personnalisable sur demande : température de l’arbre et de fonctionnement) |
