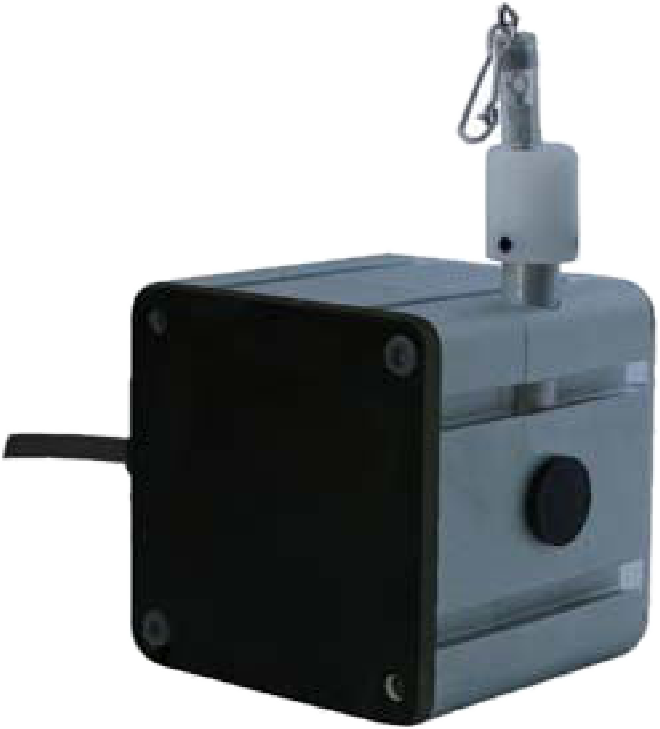

Transductor Lineal por Cable F7D
- Fabricant: Encodeur ELCIS
- Catégorie: Déplacement, CAPTEURS, Transducteur à câble linéaire, Transducteurs linéaires
El transductor lineal por cable F7D de ELCIS mide desplazamientos lineales de 0 a 2000 mm, con señales de salida analógicas procedentes de dos potenciómetros. Fabricación patentada.
Electrónica de salida: 2 potenciómetros de 1 kΩ (W), 4÷20 mA (6, solo con alimentación 24 V ±5 %), 0÷10 V (7) o 0÷5 V (8, única con alimentación de 5 Vcc), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica. Resolución infinita; coeficiente térmico del potenciómetro de ±100 ppm/°C y rango útil como divisor de tensión de ~3 % ÷ 97 %. Error de linealidad máx. de ±0,25 % f.s., repetibilidad de ±0,15 % f.s. y velocidad máxima de lectura de 1 m/s.
Hilo de acero inoxidable de Ø 0,51 mm y carcasa de aluminio; fuerzas de extracción <4,5 N y de retracción <3,5 N; impactos de 50 G x 11 ms y vibraciones de 12 G (10 ÷ 2000 Hz). Grado de protección IP54 en potenciómetros y mecánica; salida: ver conexiones. Fijación sin escuadra (N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle (mosquetón) con polea (G) y fijación magnética (M). Conexión por cable de 1 a 5 m (CV) o conector en extremo de cable (VM, TM, VL, TL, VD, VH, VH5, VI, VE, VK, TK, VN, VH6, VM5, VM9, VS, VD5). Disponible en guemisa.es.
- Carreras nominales de 1000 mm, 1500 mm et 2000 mm, con hilo de acero inoxidable de Ø 0,51 mm.
- départs 2 potenciómetros 1 kΩ, 4÷20 mA (solo con 24 V), 0÷10 V et 0÷5 V (única con 5 Vcc), con alimentación de 5, 12 o 24 Vcc ±5 % según la electrónica.
- Fuerza de extracción <4,5 N y de retracción <3,5 N.

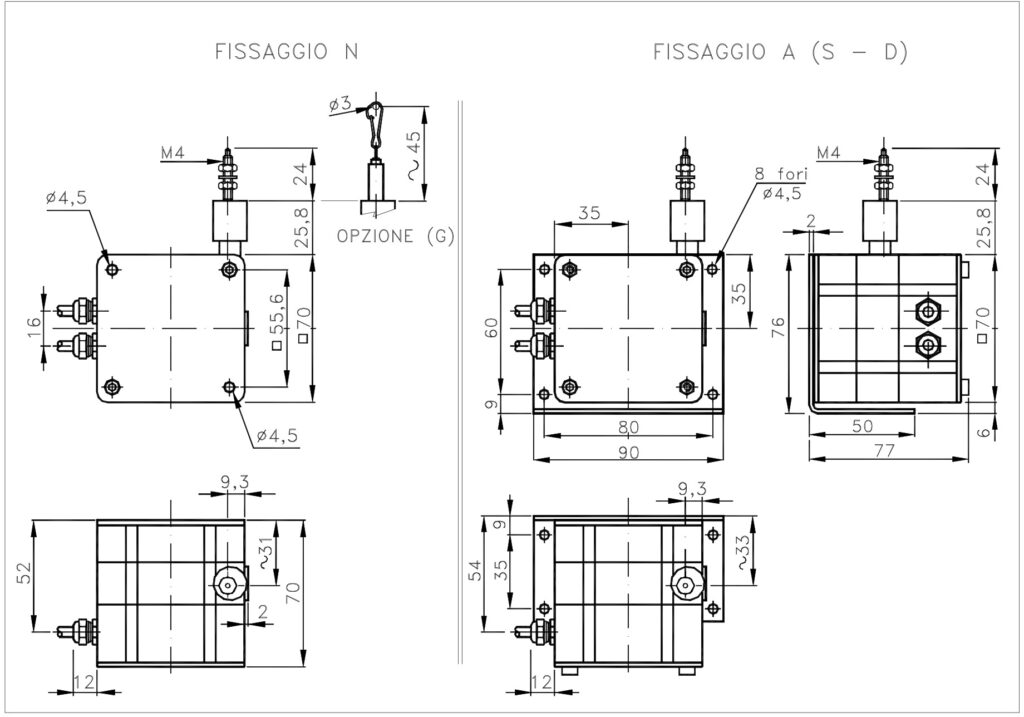

- Fixation N (sin escuadra) o À, D et Oui (con escuadra y salida del hilo superior, derecha o izquierda); opciones G (enganche de muelle con polea) y M (fijación magnética).
- Cable de conexión de 1 a 5 m o conector en extremo de cable; IP54 en potenciómetros y mecánica.
Questions techniques fréquentes
¿Qué tipos de salida ofrece el transductor F7D?
Ofrece 2 potenciómetros de 1 kΩ (W), 4÷20 mA (6, solo con alimentación 24 V ±5 %), 0÷10 V (7) y 0÷5 V (8, única electrónica con alimentación de 5 Vcc).
¿Cuáles son las carreras nominales disponibles?
Los valores preferentes son 1000 mm (100), 1500 mm (150) y 2000 mm (200).
¿Qué opciones de montaje mecánico incorpora?
Puede instalarse sin escuadra (fijación N) o con escuadra y salida del hilo superior (A), derecha (D) o izquierda (S); opciones de enganche de muelle con polea (G) y fijación magnética (M).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |
| Carrera nominal | 0 ÷ 2000 mm (1000, 1500 y 2000 mm) |
| longueur du câble | 1 m (estándar), 2, 3, 4 y 5 m |
| Poids | 560 g |
| Hilo y carcasa | Hilo de acero inoxidable Ø 0,51 mm · carcasa de aluminio |
| Électrique | |
| Électronique de sortie | 2 potenciómetros 1 kΩ (W) · 4÷20 mA · 0÷10 V · 0÷5 V |
| Alimentation | 5 Vcc ±5 % (solo electrónica 8) · 12 Vcc ±5 % · 24 Vcc ±5 % |
| Résolution | Infini |
| Linealidad / repetibilidad máx. | ±0,25 % f.s. / ±0,15 % f.s. (personalizable bajo pedido) |
| Protection et environnement | |
| Velocidad máx. de lectura | 1 MS |
| Degré de protection | Potenciómetros: IP54 · Mecánica: IP54 · Salida: ver conexiones |
| résistance aux chocs et aux vibrations | 50 G x 11 ms / 12 G (10 ÷ 2000 Hz) |
| Temperatura de trabajo / almacenamiento | -20 ÷ +80 °C / -30 ÷ +80 °C (personalizable bajo pedido) |
| Autres fonctionnalités | |
| Fuerzas sobre el hilo | Extracción <4,5 N · Retracción <3,5 N |
| Potentiomètre | Coef. térmico ±100 ppm/°C · rango útil del divisor de tensión ~3 % ÷ 97 % |
