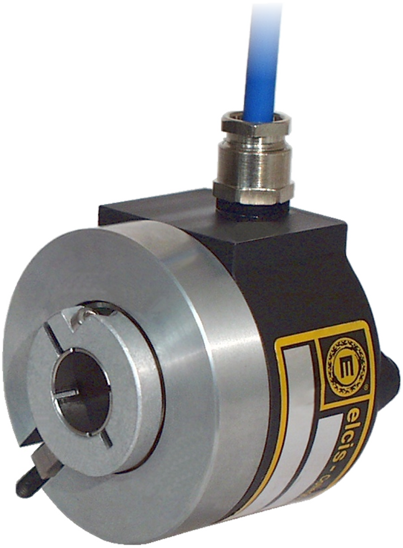

Kit d'encodeur incrémental et I/59CE à faible coût
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Kit d'encodeur incrémental à bas prix, CAPTEURS
Le kit d'encodeur incrémental économique I/59CE répond aux besoins de signaux incrémentaux précis pour les moteurs à accouplements tangentiels spéciaux. Sa conception compacte permet une intégration directe dans les arbres creux sans interférence mécanique, garantissant un fonctionnement stable même en conditions de vibrations industrielles.
Cette solution technique offre une durée de vie des roulements de 1,5 x 10⁹ tours et supporte des charges radiales jusqu'à 6 kg. Avec une fréquence maximale de 100 kHz et un couple de démarrage supérieur à 60 gcm, elle garantit l'acquisition de données dans des environnements à haute vitesse et à couple variable.
Fabriqué avec une base en aluminium et un revêtement en Valox 420, il résiste à des températures de 0 à 60 °C et à des chocs de 50 G. Ce kit d'encodeur incrémental et le circuit intégré I/59CE à faible coût sont disponibles en guemisa.es.
- Base en aluminium et couvercle en Valox 420 pour une durabilité industrielle.
- Arbre creux en acier inoxydable compatible avec les moteurs et les accouplements tangentiels.
- Durée de vie garantie de 1,5 x 10^9 tours pour les roulements à billes.
- Résistance aux chocs de 50 G et résistance aux vibrations de 12 G sur une large gamme de fréquences.
Questions techniques fréquentes
En quoi le modèle I/59CE diffère-t-il du modèle I/E6 en termes de couplage ?
Le moteur I/59CE est doté d'un accouplement tangentiel spécifique, conçu pour les moteurs, tandis que d'autres séries peuvent utiliser des accouplements standard. Cette configuration permet une compensation d'articulation axiale de ±0,2 mm et une compensation radiale de ±0,05 mm, optimisant ainsi la liaison mécanique directe.
Quelles précautions d'alignement sont requises pour l'arbre creux I/59CE ?
Pour garantir la précision, le montage doit respecter les tolérances de décalage maximales suivantes : axiale ±0,2 mm, radiale ±0,05 mm et angulaire ±1°. L’arbre creux en acier inoxydable permet une installation sûre sans compromettre l’intégrité du roulement ni sa durée de vie calculée.
Quels connecteurs et options de sortie sont disponibles pour l'I/59CE ?
Ce modèle prend en charge plusieurs configurations électroniques, notamment les sorties push-pull, NPN standard et PNP. Les options de connexion incluent des connecteurs d'extrémité de câble (VM, TM, VL) ou des boîtes à bornes, permettant ainsi d'adapter la sortie aux exigences spécifiques du système de commande.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Alimentation | 5 à 30 V CC |
| Matériau de base | Aluminium |
| Matériau de couverture | Valox 420 |
| Poids total | 290 grammes |
| Diamètre de l'arbre creux | Acier inoxydable Ø6÷15 mm |
| Charge radiale/axiale maximale | 6 kg |
| Régime moteur continu maximal | 6000 tours/minute |
| Durée de vie des roulements | 1,5 x 10^9 révolutions |
| Fréquence maximale | 100 kHz (Option 300) |
| Température de fonctionnement | 0 ÷ 60 °C |
| Résistance aux chocs | 50 G x 11 ms |
| Résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Consommation maximale mA | 120 mA standard |
| Durée de vie de la source lumineuse LED | = 100 000 heures |
| Protection IP côté sortie | IP65 (Norme) |
