Interface EtherCAT pour capteurs laser Dimetix | 100% Avancé

Le Interface EtherCAT L'Ethernet pour la technologie d'automatisation et de contrôle (ECAT) est une solution industrielle de très haute qualité et de haute performance, conçue spécifiquement pour l'intégration transparente des capteurs de mesure de distance laser Dimetix série D au sein des réseaux d'automatisation de pointe. Conçu pour répondre aux exigences structurelles strictes de l'ingénierie B2B, ce module de communication natif facilite la connexion directe d'équipements de précision absolue (tels que DAE, DPE, DAN, etc.) à tout automate programmable ou contrôleur en réseau, grâce à un protocole haute performance. EtherCAT. Cela garantit un traitement des données à la volée, offrant une stabilité sans faille, une latence pratiquement nulle et un déterminisme en temps réel essentiels pour les systèmes de contrôle d'axes, la robotique et l'automatisation critique.

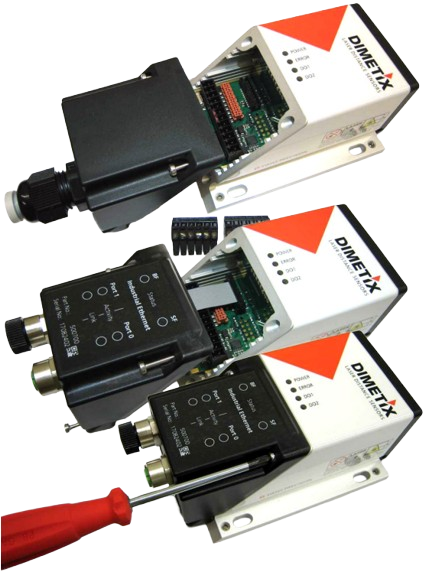

Le succès architectural de cette interface repose sur son caractère novateur. couverture interchangeable (Couvercle interchangeable). Cette solution a été conçue avec une grande précision pour se monter directement sur la partie arrière du châssis du capteur laser, remplaçant ainsi le bornier standard et assurant une intégration parfaite. Ce remplacement est réalisé sans compromettre la robustesse structurelle et mécanique qui caractérise les équipements Dimetix. Point essentiel pour le secteur, le montage de l'interface préserve intégralement la protection. IP65 Conçu spécifiquement pour cet ensemble, il constitue une option de premier plan et totalement sûre pour les déploiements en extérieur ou dans des environnements industriels très hostiles, où la projection d'eau sous pression, l'accumulation de poussière et les vibrations constantes sont la norme.

En termes d'infrastructure réseau physique, le système est équipé de deux ports Ethernet M12 Connecteurs industriels robustes (blindés, 4 broches, femelles à codage D) fonctionnant à 100 Mbit/s (Base-TX). Cette double connectivité est essentielle pour la création native d'architectures et de topologies de réseau linéaires (ligne) ou auto-réparatrices (anneau), sans nécessiter de commutateurs externes supplémentaires. Cette topologie simplifiée permet aux ingénieurs de réduire considérablement le câblage industriel, de diminuer les coûts d'intégration et de minimiser les risques de panne au sein des machines et des installations de production.

Outre son contrôle robuste des données, l'interface assure une maintenance prédictive optimale grâce à ses capacités avancées de configuration et de surveillance. Elle prend en charge la configuration à distance complète des paramètres des capteurs via une communication acyclique SDO (CoE), simplifiant considérablement la mise en service initiale. De plus, le panneau de commande de l'appareil intègre un système de diagnostic visuel natif à LED (avec indicateurs RUN, ERR et Liaison/Activité par port). Ce panneau frontal fournit aux opérateurs des informations instantanées sur l'état du réseau et des modules de la machine, optimisant ainsi la disponibilité du système, facilitant la détection des anomalies réseau et augmentant la productivité globale de l'installation.

Principales caractéristiques et fonctionnalités pour l'ingénierie :

• Intégration complète, stable et certifiée avec le protocole ultra-rapide Protocole EtherCAT®.
• Traitement rapide avec des débits de transfert soutenus 100 Mbit/s (Base-TX) et un temps de cycle ultra-rapide garanti de ≥ 2 ms en mode course libre.
• Connexion physique étanche à l'air maximale utilisant des connecteurs industriels doubles M12 standard (femelle, 4 broches, codage D).
• Intégration native des fonctions réseau avancées, notamment le chargement/téléchargement SDO avec accès complet et service d'information SDO.
• Support structurel intégré pour les protocoles étendus tels que Centre d'excellence (Couche application CAN sur EtherCAT) et Ennemi (Accès aux fichiers via EtherCAT) optimisation du traitement des boîtes aux lettres avec une longueur fixe prédéfinie de 128 octets.
• Diagnostic visuel complet et indépendant équipé de LED d'état de fonctionnement RUN (vertes), d'un indicateur d'alerte ERR (rouge) et de voyants de liaison en temps réel pour chaque port physique (L/A).
