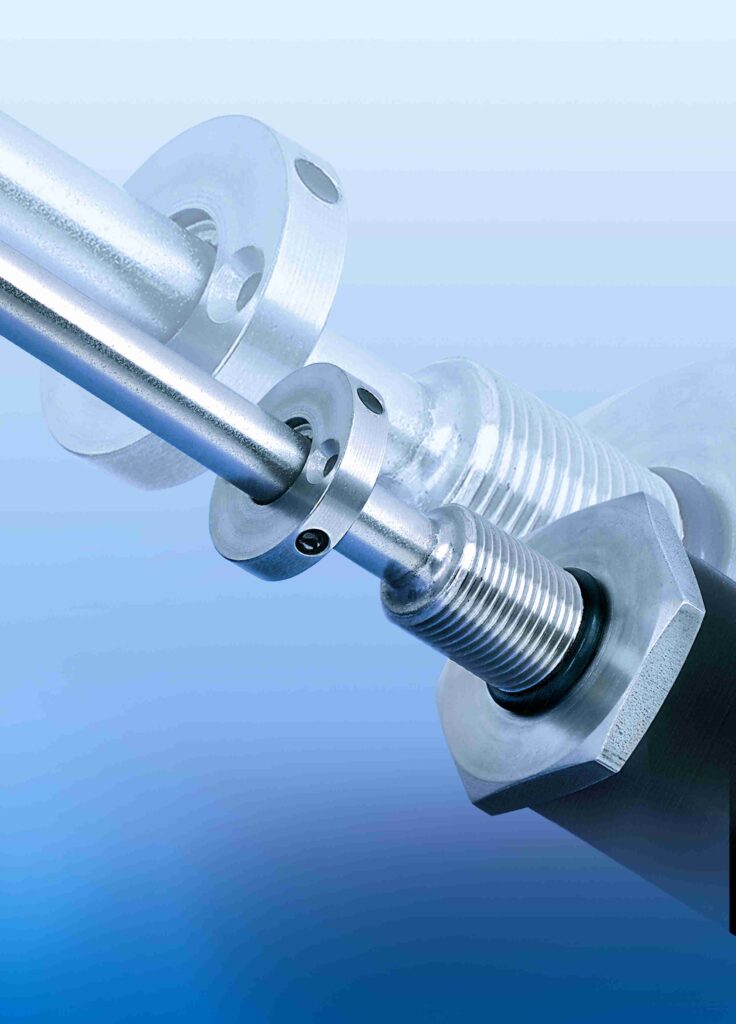

Capteur de position magnétostrictif Schreiber série SM70 | Haute pression 300 bar
- Fabricant: Schreiber Messtechnik
- Catégorie: Déplacement, LVDT amplifié, CAPTEURS, Capteurs de niveau, Capteurs LVDT
Il capteur de position magnétostrictif La série Schreiber SM70 représente la pointe de la technologie en matière de mesure linéaire longue portée pour les environnements hydrauliques et de process. Basé sur le principe du guide d'ondes sans contact, ce transducteur élimine l'usure mécanique, permettant des portées de mesure jusqu'à 1500 mm avec une précision exceptionnelle de 0,11 TP3T. Sa conception robuste, avec une bride et un tube en acier inoxydable, en fait un composant essentiel pour les applications hydrauliques et de process. intégration dans les vérins hydrauliques et le contrôle de la course dans les machines lourdes.
Ce transducteur linéaire Elle se distingue par son extrême polyvalence, offrant une variante avec flotteur magnétique pour le contrôle du niveau dans les réservoirs haute pression. Grâce à son électronique intégrée protégée par un indice de protection IP66 et capable de résister à des pics de pression jusqu'à 600 bars, le SM70 permet Connecter les capteurs de position à l'automate programmable Il fonctionne parfaitement, même en cas de chocs thermiques et de vibrations mécaniques extrêmes. De plus, il intègre des potentiomètres de réglage pour les points de départ et d'arrivée, garantissant un étalonnage précis sur le terrain. Demandez un devis pour votre configuration personnalisée ici..
Propriétés
| Paramètre haut de gamme | Spécifications techniques SM70 |
|---|---|
| Technologie de mesure | Magnétostrictif (sans contact, guide d'ondes) |
| Plages de mesure standard | 100 mm à 1500 mm (en option jusqu'à 3000 mm) |
| Précision (linéarité) | < 0,1% (Niveau de précision métrologique) |
| Sorties actuelles (.701-4) | 0-20 mA | 4-20 mA (Augmentation / Décroissance) |
| Sorties de tension (.705-8) | ±10 V CC | 0-10 V CC (Résistant aux courts-circuits) |
| Pression de travail | 300 bars (standard) | 600 bars (en option) |
| Diamètre du tube | 10 mm (Acier inoxydable haute résistance) |
| Assemblage mécanique | Filetage M18 x 1,5 | Bride en acier inoxydable |
| Indice de protection IP | IP66 (Avec connecteur ou câble Binder 423-3) |
| Fréquence de fonctionnement | 1 kHz (jusqu'à 1000 mm) | 0,5 kHz (> 1000 mm) |
| Dérive thermique | < 0,01% / °C (Stabilité de qualité industrielle) |
| Plage de température | -20 °C à +85 °C (Fonctionnement réel) |
| Résistance environnementale | Choc 20 g SRS | Vibration 3 g RMS (50 g crêtes) |
| Réglage sur le terrain | Potentiomètres pour zéro et portée (plage ±15%) |
| Variantes spéciales (.W) | Mesure de niveau (W) avec flotteur magnétique |
