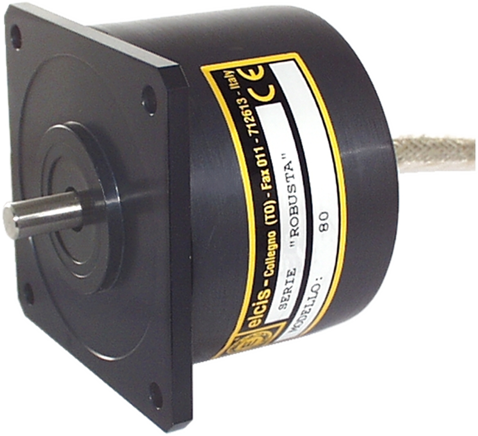

Encodeur incrémental robuste I/80
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental robuste, CAPTEURS
El ELCIS 80 (I/80) es un encoder incremental robusto de carcasa totalmente metálica Ø80 mm y brida de montaje cuadrada. Admite electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp, en versiones monodireccional, bidireccional y con cero, con frecuencia máxima de 100 kHz (300 kHz opcional). Base y tapa de aluminio anodizado y eje de acero inoxidable Ø8 h7 que admite 10 kg de carga radial y axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes (IP00).
En carcasa metálica Ø80 mm, el I/80 admite electrónica NPN, PNP, push-pull, drivers 26LS31 y 88C30, TTL, discriminador y sinusoidal 1 Vpp, en versiones monodireccional, bidireccional y con cero, con frecuencia máxima de 100 kHz (300 kHz opcional).
Base y tapa de aluminio anodizado y eje de acero inoxidable Ø8 que admite 10 kg de carga radial/axial. Trabaja de 0 a +70 °C con protección IP65 en el lado del eje (IP66 sellado, IP53 bajo par) y se conecta por cable, conector, conector en extremo de cable o caja de bornes.
- Résolution de 1 à 25 000 impulsions par tour et une fréquence jusqu'à 100 kHz (300 kHz facultatif).
- Nutrition 5 à 30 V selon la version.
- 15 électroniques Sorties : NPN, PNP, push-pull, pilotes 26LS31 et 88C30, TTL, discriminateur et sinusoïdal 1 Vpp.
- Jusqu'à 12 000 tr/min en continu avec des roulements à faible couple et 6000 tr/min dans la version standard.
- MTTFd alto según UNI EN ISO 13849-1.
Questions techniques fréquentes
Quelles versions de signalisation propose l'I/80 ?
Unidirectionnel (M), bidirectionnel (B), bidirectionnel + zéro (BZ) et unidirectionnel + zéro (MZ).
Quelles tensions d'alimentation supporte-t-il ?
5 V ±5 %, 8–24 V, 18–28 V, 8–15 V, 12 V ±5 %, 24 V ±5 %, 12–30/12 V, 8–24/5 V, 10–30 V, 18–28/5 V et 15–30/15 V. Avec un pilote 88C30, maximum 15 Vcc.
Quelles sont les options de protection d'essieu disponibles ?
IP65 en version standard, IP66 avec roulement étanche (option Z, 3000 tr/min en continu) et IP53 avec roulements à faible couple (option B, 12000 tr/min en continu).
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Mécanique | |

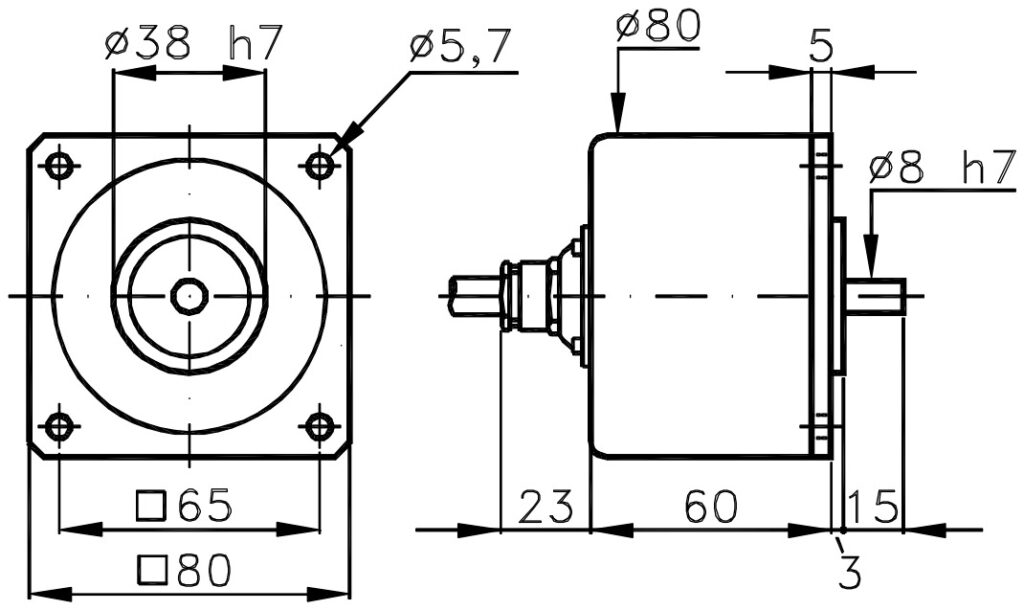

| Logement | Bride carrée métallique Ø80 mm, 80 mm |
| Poids | 570 g |
| Axe | Ø8 h7 acier inoxydable (personnalisable sur demande) |
| charge radiale/axiale maximale. | 10 kg |
| durée de vie du roulement | 1,5 × 10⁹ révolutions |
| Électrique | |
| Protection côté sortie | Selon le type de connexion : IP00 à IP67 (voir la fiche technique) |
| Alimentation | 5–30 V selon la version (voir les spécifications techniques) |
| Consommation maximale. | 120 mA Pilote de ligne standard de 180 mA (personnalisable sur demande) |
| Impulsions par tour | 1 à 25 000 |
| Fréquence maximale. | 100 kHz (300 kHz en option) |
| Protection et environnement | |
| protection latérale de l'essieu | norme IP65 • Étanchéité IP66 (Z) • Faible couple IP53 (B) |
| régime maximal continu | 6000 standard · 3000 étanche · 12000 faible couple (intermittent : +30 %) |
| Impactos / vibración | 50 G × 11 ms · 12 G (10–2000 Hz) |
| Température de fonctionnement | 0 … +70 °C (personnalisable sur demande) |
| Température de stockage | -30 … +85 °C |
| Référence | Configuration |
|---|---|
| I/80-1000-824-B-B-CM-RI801000824BBCMR | 1000 impulsos/vuelta · 8–24 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/80-150-1828-B-B-CM-RI801501828BBCMR | 150 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/80-1500-1828-B-B-CM-RI8015001828BBCMR | 1500 impulsions/tour · 18–28 V · bidirectionnel · Push-pull PRO · Connecteur standard 7 broches · IP65 · sortie radiale |
| I/80-200-1828-B-B-CMI802001828BBCM | 200 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida axial |
| I/80-200-824-B-B-CMI80200824BBCM | 200 impulsos/vuelta · 8–24 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida axial |
| I/80-5000-1828-B-B-CM-RI8050001828BBCMR | 5000 impulsos/vuelta · 18–28 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
| I/Q80-500-824-BZ-CW-01IQ80500824BZCW01 | retén de aceite · 500 impulsos/vuelta · 8–24 V · bidireccional + cero · NPN estándar · Cable de 1 m · IP65 · salida axial · 1 m |
| I/X80-500-824-M-P-CEIX80500824MPCE | opción personalizada · 500 impulsos/vuelta · 8–24 V · monodireccional · PNP · Conector 5 contactos miniatura · IP64 · salida axial |
| I/X80-500-824-M-R-CEIX80500824MRCE | opción personalizada · 500 impulsos/vuelta · 8–24 V · monodireccional · NPN colector abierto · Conector 5 contactos miniatura · IP64 · salida axial |
| I/XY80-1000-824-B-B-CM-RIXY801000824BBCMR | opción personalizada · disco irrompible · 1000 impulsos/vuelta · 8–24 V · bidireccional · Push-pull PRO · Conector 7 contactos normal · IP65 · salida radial |
