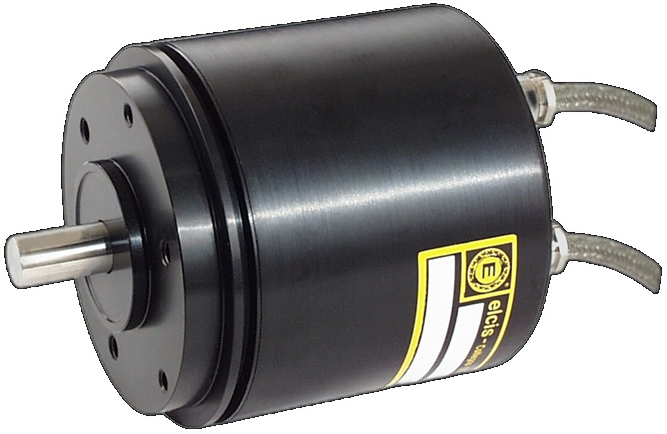

Encodeur incrémental double résolution I/90H
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental à double résolution, CAPTEURS
Dans les environnements industriels difficiles, les codeurs doivent être dotés d'une redondance électronique afin d'éviter les arrêts imprévus. Le codeur I/90H pallie la vulnérabilité des capteurs uniques grâce à l'utilisation d'amplificateurs redondants et galvaniquement indépendants, permettant une commutation externe en cas de panne critique sans interruption de la production.
Construit sur un socle en aluminium anodisé et un arbre en acier inoxydable de Ø12 mm, il supporte des charges radiales jusqu'à 15 kg. Sa conception garantit une durée de vie des roulements supérieure à 1,5 x 10^9 tours et un couple de démarrage supérieur à 90 gcm, assurant ainsi une précision mécanique sous contrainte de fonctionnement continue.
Sa structure robuste lui permet de résister à des vibrations de 12 G et à des impacts de 50 G sans perte de performance. Son boîtier hermétique protège les composants électroniques internes de la poussière et de l'humidité, garantissant un fonctionnement optimal dans une plage de températures extrêmes allant de -30 à 85 °C. Des configurations spécifiques sont disponibles sur demande. guemisa.es.
- Détecteur photoélectrique dupliqué et amplificateurs indépendants commutables de l'extérieur.
- Résistance aux vibrations de 12 G dans la gamme de 10 à 2000 Hz sans perte de signal.
- Boîtier en aluminium anodisé avec options de protection IP65, IP66 et IP67.
- Durée de vie garantie des roulements à billes supérieure à 1,5 x 10^9 tours.
Questions techniques fréquentes
En quoi le modèle I/90H diffère-t-il de son modèle jumeau, le I/90A ?
Bien que les deux modèles partagent les mêmes caractéristiques mécaniques et dimensions, le I/90H intègre un détecteur photoélectrique redondant avec des amplificateurs indépendants. Cette redondance permet une commutation externe en cas de panne, un avantage opérationnel dont ne dispose pas le modèle I/90A.
Quelles précautions d'alignement l'arbre I/90H requiert-il ?
L'arbre en acier inoxydable de Ø12 mm supporte une charge radiale et axiale maximale de 15 kg. Il est essentiel de veiller à ne pas dépasser cette limite afin d'éviter d'endommager les roulements, dont la durée de vie est certifiée pour plus d'un milliard de tours dans ces conditions.
Quels connecteurs et options de sortie sont disponibles pour l'I/90H ?
Le catalogue propose des configurations avec sorties NPN, PNP, à collecteur ouvert ou Push-Pull PRO. Des drivers de ligne (26LS31 ou 88C30) et divers connecteurs (Sub-D, boîtes à jonction, câbles jusqu'à 1 mètre) sont également disponibles, selon l'option choisie.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Type de capteur | Photoélectrique incrémental |
| Axe | Acier inoxydable Ø12 mm (1) |
| Régime moteur continu maximal | 6000 tr/min (2) |
| Couple de démarrage | > 90 gcm |
| Poids total | 850 grammes |
| Charge radiale/axiale maximale | 15 kg |
| Alimentation | 5 V, 12 V, 24 V (en option) |
| Consommation maximale standard | 120 mA |
| Des impulsions pour la révolution | 1 ÷ 1250 PPR |
| Fréquence maximale | 100 kHz (Option 160) |
| Protection de la propriété intellectuelle | IP65, IP66, IP67 |
| Température de fonctionnement | 0 ÷ 70 °C |
| Résistance aux chocs | 50 G x 11 ms |
| Résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Durée de vie des roulements | 1,5 x 10^9 révolutions |
