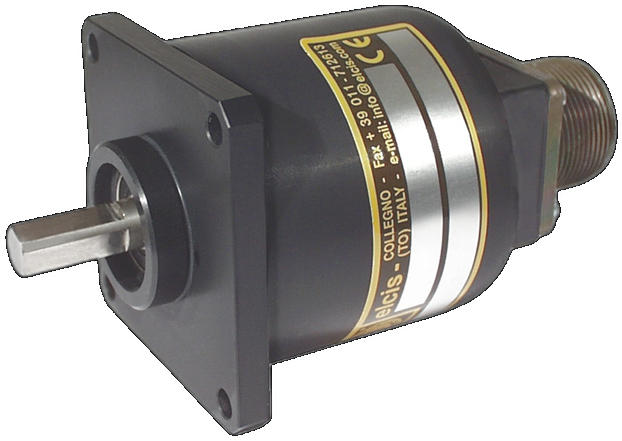

Encodeur incrémental double résolution I/63MP
- Fabricant: Encodeur ELCIS
- Catégorie: Encodeur, Encodeur incrémental, Encodeur incrémental à double résolution, CAPTEURS
Dans les environnements industriels exigeants, la précision des mesures de position et de vitesse des machines lourdes est essentielle. L'encodeur incrémental double résolution I/63MP répond à ce besoin grâce à une architecture robuste conçue pour résister aux vibrations et aux contraintes mécaniques typiques des applications intensives, sans compromettre l'intégrité du signal.

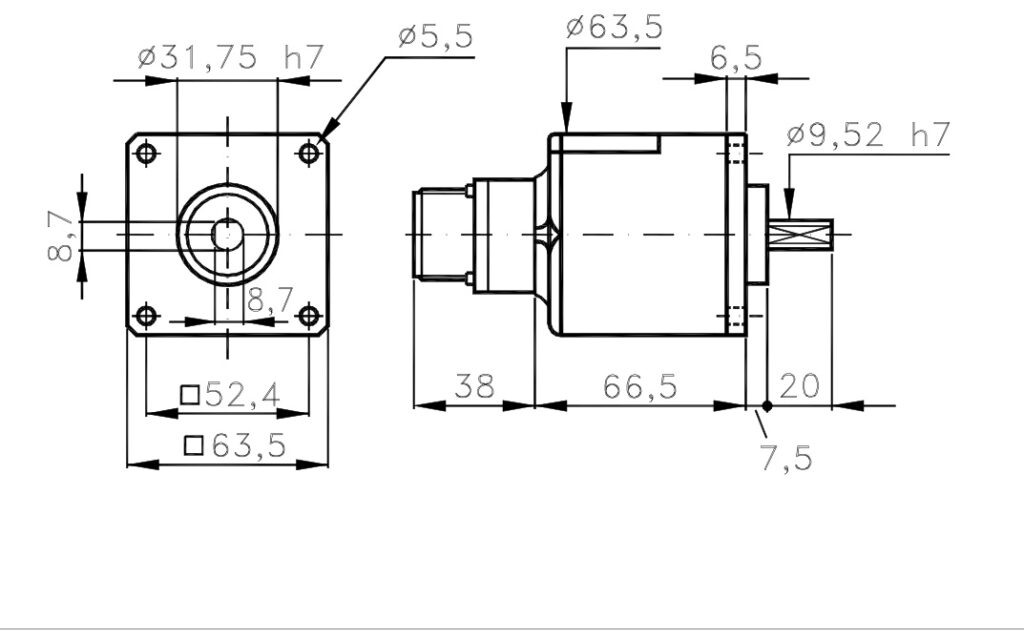

La solution technique intègre un arbre en acier inoxydable de Ø9,52 mm capable de supporter une charge radiale jusqu'à 10 kg. L'électronique interne permet des configurations de sortie allant du format PNP standard au driver de ligne 88C30, fonctionnant à des fréquences maximales de 100 kHz et avec une durée de vie des roulements à billes de 1,5 x 10⁹ tours pour garantir une stabilité à long terme.
Fabriqué avec un socle en aluminium anodisé et un boîtier en Valox 420, cet appareil résiste à des températures de fonctionnement comprises entre 0 et 70 °C et à des chocs jusqu'à 50 G. Sa robustesse permet une installation directe dans les systèmes de commande de moteurs et de positionnement de précision. Disponible en guemisa.es.
- Base en aluminium anodisé et couvercle en Valox 420 pour une durabilité industrielle.
- Résistance aux chocs jusqu'à 50 G x 11 ms et résistance aux vibrations de 12 G.
- Durée de vie garantie de 1,5 x 10^9 tours pour les roulements à billes.
- Fréquence de fonctionnement maximale de 100 kHz avec option 300 kHz disponible.
Questions techniques fréquentes
En quoi la version standard diffère-t-elle du modèle I/63MP scellé ?
Le modèle standard possède un indice de protection IP65, tandis que l'option ‘ z ’ (étanche) atteint IP66. Les deux partagent le même arbre de Ø9,52 mm et le même poids de 570 g, mais l'étanchéité ajoute une protection contre la poussière pour les environnements plus difficiles sans modifier l'électronique interne ni la résolution d'impulsion disponible.
Quelles précautions d'alignement sont requises pour l'arbre I/63MP lors de l'assemblage ?
L'arbre en acier inoxydable de Ø9,52 mm supporte une charge radiale maximale de 10 kg. Un alignement précis est crucial pour éviter des charges axiales excessives qui pourraient réduire la durée de vie des roulements à billes, conçus pour 1,5 x 10^9 tours dans des conditions optimales.
Quels connecteurs et options de sortie sont disponibles pour l'I/63MP ?
Le catalogue propose différents connecteurs, tels que les boîtiers de connexion VH5VI (12 broches) ou EM, ainsi que des sorties configurables allant du connecteur PNP standard au driver de ligne 88C30. Des versions avec disques incassables ou roulements à faible couple peuvent également être commandées selon les besoins spécifiques du système mécanique.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Type de capteur | Incrémentiel (Double résolution) |
| Application principale | Commande du moteur et positionnement précis |
| Alimentation standard | 5V ±5% (8÷24V en option) |
| Axe | Acier inoxydable Ø 9,52 mm |
| Charge radiale/axiale maximale | 10 kg |
| Régime moteur continu maximal | 6000 tr/min (12000 tr/min par intermittence) |
| Couple de démarrage | > 18 gcm |
| Durée de vie des roulements | 1,5 x 10^9 révolutions |
| Résistance aux chocs | 50 G x 11 ms |
| Résistance aux vibrations | 12 G (10 ÷ 2000 Hz) |
| Température de fonctionnement | 0 ÷ 70 °C |
| Température de stockage | -30 à 85 °C |
| Nombre d'impulsions/tour | 1 ÷ 25000 PPR |
| Fréquence maximale | 100 kHz (option 300 kHz) |
| Protection standard de la propriété intellectuelle | IP65 (option d'étanchéité IP66) |
