Encodeur absolu monotour A/959CS
- Catégorie: Encodeur, Encodeur absolu, Encodeur absolu à un tour, CAPTEURS

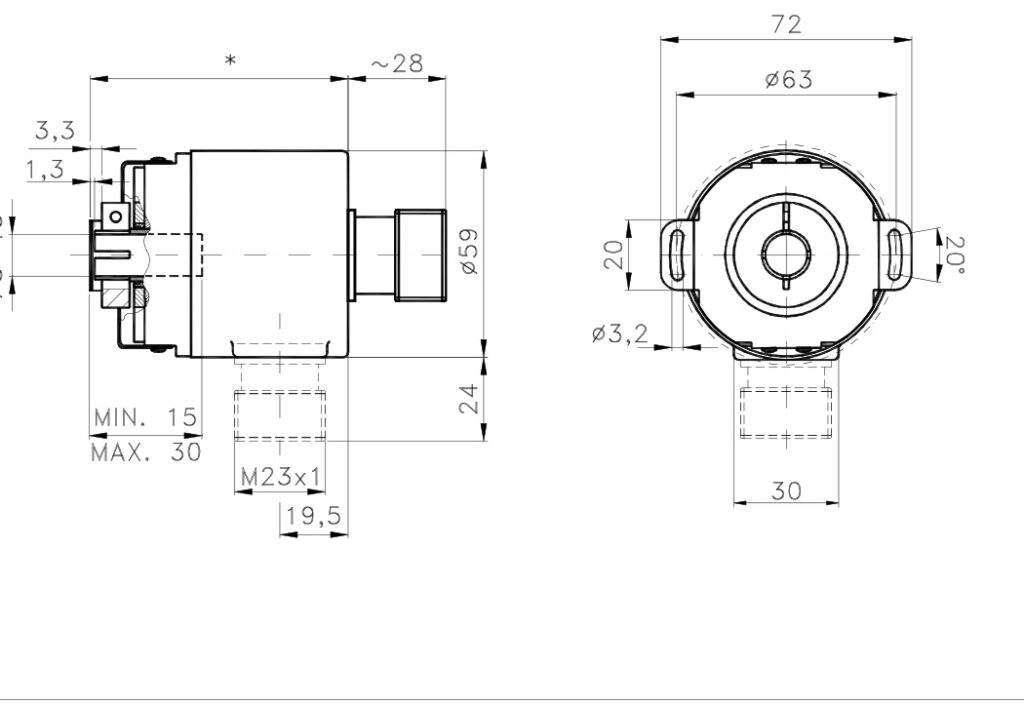

Cet encodeur répond aux exigences de positionnement précis des environnements industriels difficiles où les capteurs analogiques sont défaillants. Son architecture SSI absolue élimine les erreurs de comptage au redémarrage, garantissant ainsi que le système connaisse sa position exacte immédiatement après tout arrêt ou cycle de production, sans recalibrage manuel coûteux.
La technologie optique, avec ses photodiodes ASIC infrarouges et sa source LED, garantit des mesures stables jusqu'à 4 000 tr/min en mode intermittent. L'interface SSI transmet les données du MSB, contrôlé par une horloge externe, permettant des fréquences de transmission de 100 kHz à 800 kHz pour une intégration rapide et sans perte de signal dans des systèmes d'automatisation complexes.
Fabriqué avec des roulements étanches et un boîtier en acier inoxydable ou en aluminium, il supporte des charges radiales jusqu'à 40/110 N et des chocs de 30 G pendant 11 ms. Sa conception compacte permet une installation dans des espaces restreints tout en conservant son intégrité mécanique sous des vibrations de 10 G. Disponible en guemisa.es.
- Architecture SSI absolue avec protection contre l'inversion de polarité pour un fonctionnement fiable sans recalibrage après les arrêts.
- L'alimentation LED, avec une durée de vie moyenne supérieure à 100 000 heures, garantit une maintenance minimale même lors de longs cycles de production.
- Certifié IP65 pour sa résistance environnementale et sa plage de températures de -40 à +85 °C, il est destiné aux machines d'extérieur ou lourdes.
- Interface RS422 compatible avec les systèmes de contrôle standard et les fréquences d'horloge jusqu'à 800 kHz.
Questions techniques fréquentes
Quelles précautions d'alignement l'arbre creux de l'encodeur nécessite-t-il ?
L'arbre creux doit être parfaitement centré afin d'éviter des charges latérales excessives susceptibles d'endommager les roulements. Un alignement angulaire à ±1° près et un alignement radial à ±0,2 mm près sont recommandés pour garantir une durée de vie des roulements supérieure à 10⁵ à 1 000 tr/min sans usure prématurée du mécanisme optique interne.
Quels connecteurs et options de sortie sont disponibles ?
Des connecteurs IP65 à 12 broches sont disponibles pour un raccordement axial ou radial avec un câble d'un mètre. Les options incluent des sorties SSI standard (SL) ou SSI préréglées (S1), ainsi que des variantes avec protection contre les surtensions et roulements étanches (Z) selon le code de commande spécifique du fabricant.
Quelles sont les limites de fonctionnement en matière de température et d'humidité ?
Cet appareil fonctionne entre -40 °C et +85 °C, aussi bien en fonctionnement qu'en stockage. Son indice de protection IP65 le rend résistant à la poussière et aux projections d'eau. Les certifications CEM EN 61000-6-2 et EN 61000-6-4 garantissent un fonctionnement stable malgré les interférences électromagnétiques dans les environnements industriels bruyants.
Comment s'intègre-t-il aux systèmes de contrôle externes ?
La sortie des données est pilotée par une horloge externe, transmettant la valeur de position du bit de poids fort (MSB) via le protocole RS422. Ceci permet une fréquence de fonctionnement maximale de 800 kHz, facilitant la connexion directe aux automates programmables ou aux contrôleurs nécessitant une acquisition de données en temps réel à haute vitesse et sans latence significative.
À quelles certifications et normes le A/959CS est-il conforme ?
L'A/959CS est fabriqué conformément à la norme ISO 9001 et porte le marquage CE ainsi que la déclaration de conformité. Il est conforme aux directives CEM (compatibilité électromagnétique) selon les normes EN 61000-6-2 et EN 61000-6-4 pour les environnements électromagnétiques exigeants. Son indice de protection IP est certifié selon les normes IEC EN 60529 et IEC 529, et il est assorti d'une garantie de 2 ans à compter de la date de livraison.
Propriétés
| Fonctionnalité | Spécification |
|---|---|
| Type d'encodeur | Absolu avec bus de terrain (SSI) |
| Résolution maximale | 13 à 16 bits (8192 à 65536 positions) |
| Codes de sortie | Gris, binaire |
| Alimentations | 10 ÷ 30 V CC |
| Fréquence de fonctionnement maximale | 800 kHz |
| Plage de températures de fonctionnement | -40 – +85 °C |
| Prise de câble | IP65 |
| Axe (Arbre) | Acier inoxydable Ø 8 mm / 10 mm / 12 mm / 15 mm |
| Poids | 200 g |
| Résistance aux chocs | 30 G x 11 ms |
| Régime moteur continu maximal | 6.000 / 3.000 |
| Couple de démarrage | 50 / 90 gcm |
| Charge radiale/axiale maximale | 40/110 N |
| Résistance aux vibrations | 10 G (10 – 1000 Hz) |
| Température de l'entrepôt | -40 – +85 °C |
